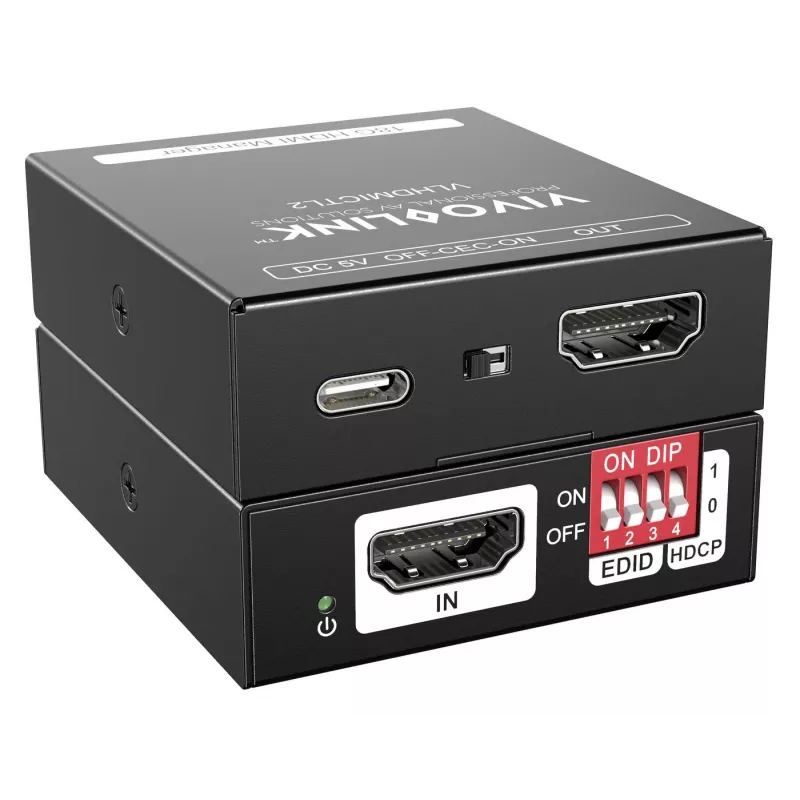

Vivolink VLHDMICTL2 EDID-Emulator 3840x2160 18 Gbit/s Schwarz

Der Vivolink VLHDMICTL2 EDID-Emulator ermöglicht die Verwaltung von HDMI-EDID-Daten, die Steuerung von Ausgabeauflösungen bis zu 3840 x 2160 und die Handhabung von Audioeinstellungen zwischen Quelle und Anzeige. Das kompakte Gerät unterstützt eine Bandbreite von 18 Gbit/s, verfügt über einen HDMI-Videoport und einen USB-Typ-C-Anschluss und wird mit geringem Verbrauch (2,4 W) betrieben. DIP-Schalter an der Vorderseite bieten direkte Kontrolle über EDID, HDCP-Verhalten und CEC-Durchleitung, um die Kompatibilität zwischen den angeschlossenen Geräten zu gewährleisten.

Vorteile

Der VLHDMICTL2 bietet eine unkomplizierte EDID-Emulation und Auflösungssteuerung auf Hardwareebene über die DIP-Schalter an der Vorderseite, ohne dass Software erforderlich ist. Eine HDCP-Ein/Aus-Option verbessert die Interoperabilität bei der Verkettung mehrerer Geräte, indem sich das Gerät als nicht HDCP-konform ausgeben kann. Die Bandbreite von 18 Gbit/s und die Unterstützung von 4K (3840 x 2160) gewährleisten die Kompatibilität mit hochauflösenden Quellen und Anzeigen in einem kompakten Gehäuse.

Geeignet für

• Einstellung und Sperrung von EDID-Informationen zwischen HDMI-Quellen und Anzeigen
• Erzwingen kompatibler Auflösungen und Audioformate bei Installationen oder Fehlerbehebung
• Integration in AV-Setups, bei denen HDCP-Handhabung und CEC-Durchleitung gesteuert werden müssen
• Einsatz in kleinen AV-Racks, Besprechungsräumen oder Punkt-zu-Punkt-HDMI-Verbindungen

Technische Daten

• Modell: VivoLink VLHDMICTL2 (MPN: VLHDMICTL2, EAN: 5704174984146)
• Maximale Auflösung: 3840 x 2160 (4K)
• Bandbreite: 18 Gbit/s

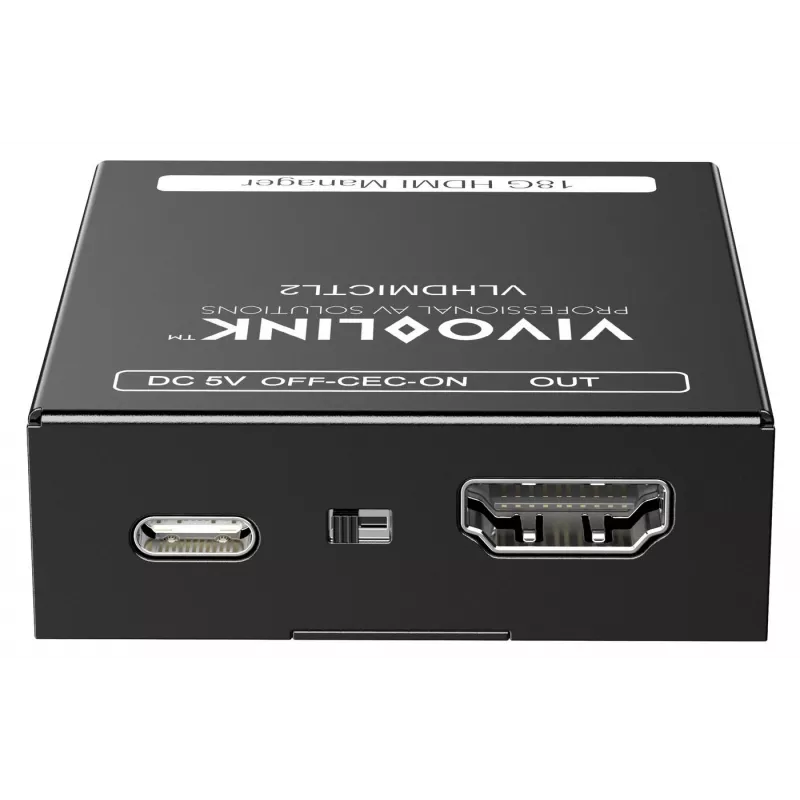

• Anschlüsse: HDMI-Videoport, USB Typ-C

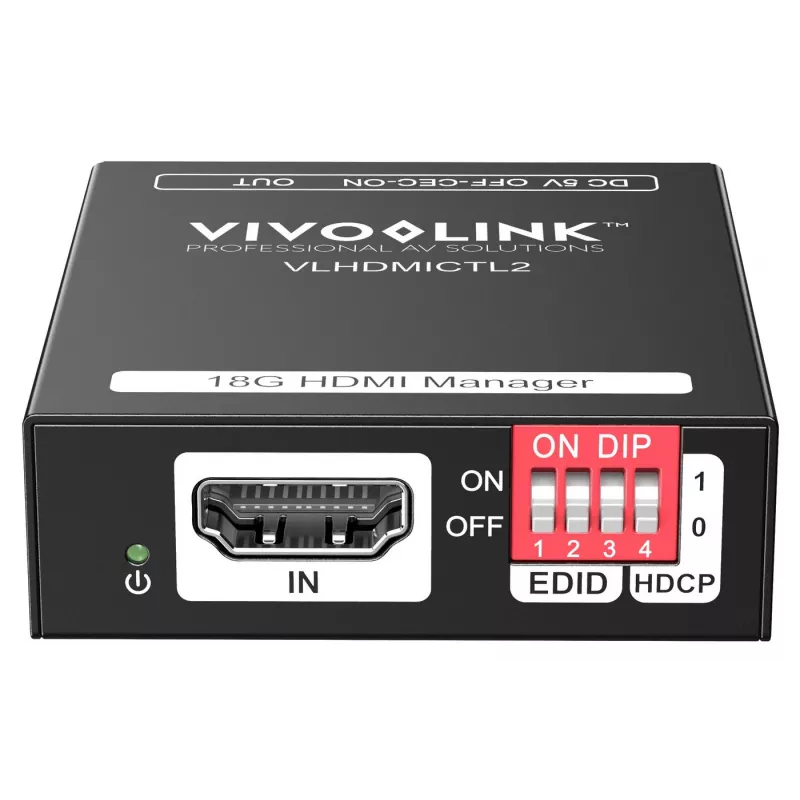

• Steuerung: DIP-Schalter an der Vorderseite für EDID, HDCP und CEC
• Leistungsaufnahme: 2,4 W
• Abmessungen: 60 mm (B) x 54 mm (T) x 17,6 mm (H)
• Farbe: Schwarz

Verwendung

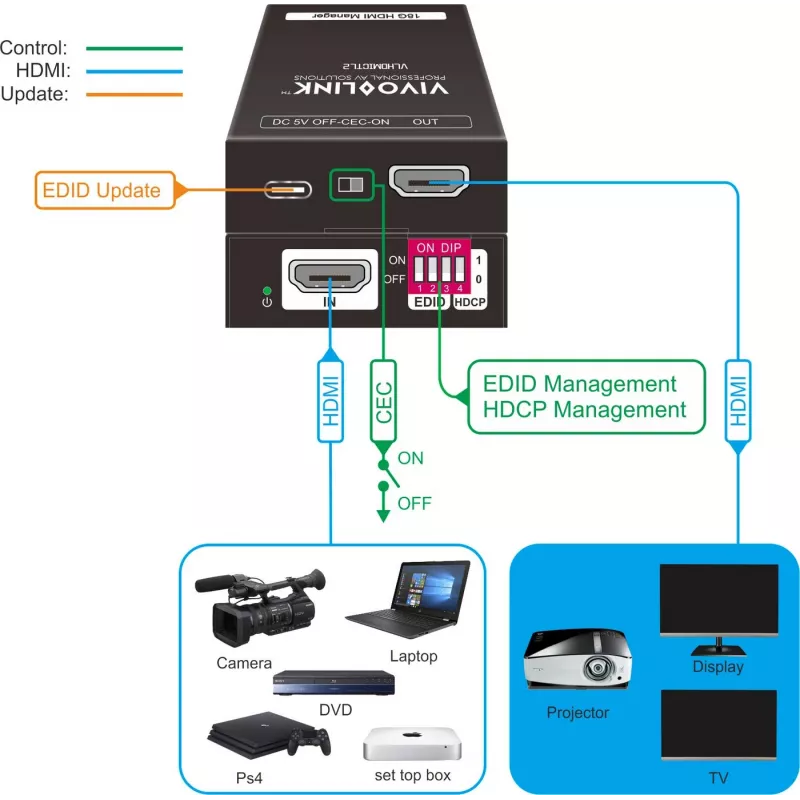

Installieren Sie den VLHDMICTL2 zwischen der HDMI-Quelle und dem Display über den HDMI-Port und schließen Sie bei Bedarf den USB-Typ-C-Anschluss gemäß den Vorgaben Ihres Systems an. Konfigurieren Sie das gewünschte EDID, HDCP-Verhalten und die CEC-Durchleitung über die DIP-Schalter an der Vorderseite. Schalten Sie nach dem Einstellen der Schalter die angeschlossenen Geräte aus und wieder ein, um den neuen EDID- und HDCP-Status zu übernehmen. Überprüfen Sie die Ausgabeauflösung und den Ton auf dem Display und passen Sie die Schalter erneut an, falls ein anderes EDID-Profil oder ein anderer HDCP-Status erforderlich ist.

Empfehlungen

Verwenden Sie die HDCP-Aus-Option nur, wenn dies zur Behebung von Kompatibilitätsproblemen in Mehrgeräteketten erforderlich ist; das Deaktivieren von HDCP kann die Wiedergabe geschützter Inhalte beeinträchtigen. Befolgen Sie beim Ändern der DIP-Schalterpositionen die Anleitung des Quell- und Anzeigeherstellers und schalten Sie die Geräte aus und wieder ein, um sicherzustellen, dass die Einstellungen wirksam werden.
