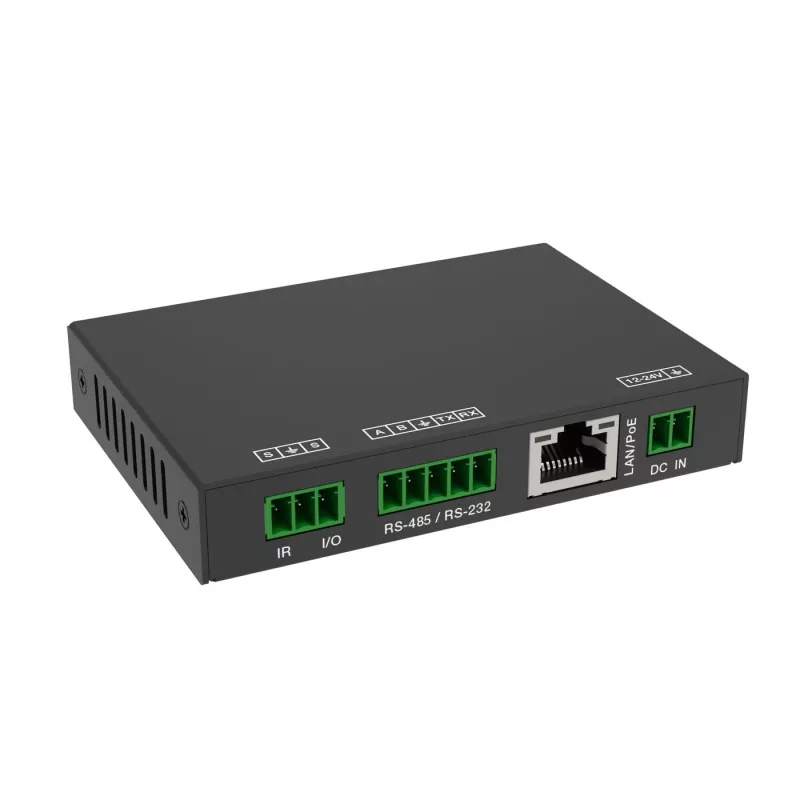

Vivolink VLEXT100 Schnittstellenkarten/-Adapter

Der Vivolink VLEXT100 ist ein serieller Netzwerk-Port-Expander, der IP-basierte Steuerungssysteme mit seriellen AV-Geräten verbindet. Er bietet TCP/IP- oder UDP-Steuerung für Vivolink-Geräte mit RS-232- oder RS-485-Anschlüssen und ermöglicht die Integration serieller Geräte in moderne Steuerungsökosysteme. Das Gerät verfügt über ein Metallgehäuse, einen 100M-Ethernet-Port, GPIO- und IR-Ausgang und unterstützt die webbasierte Konfiguration über einen integrierten Webserver.

Vorteile

Der VLEXT100 unterstützt sowohl RS-232- als auch RS-485-Kommunikationsstandards und bietet flexible Stromversorgungsoptionen wie 12–24V DC oder Power over Ethernet (PoE). Die intuitive Weboberfläche ermöglicht die Konfiguration von jedem Browser auf PC, Tablet oder Smartphone aus, und das robuste Metallgehäuse mit erweitertem ESD-Schutz gewährleistet einen zuverlässigen Betrieb in professionellen Umgebungen. Das Gerät verbraucht extrem wenig Strom (0,48W) für energieeffiziente Installationen.

Geeignet für

• Integration serieller AV-Geräte in IP-basierte Steuerungssysteme
• Zentrale Raumsteuerungs- und Automatisierungssysteme
• Umgebungen, die eine Fernkonfiguration und -überwachung erfordern
• Installationen, bei denen Flexibilität bei PoE- oder DC-Stromversorgung benötigt wird

Technische Daten

• Stromeingang: 12–24V DC oder PoE (Netzteil nicht im Lieferumfang enthalten)
• Kommunikationsanschlüsse: RS-232, RS-485, GPIO, IR-Ausgang
• Netzwerk: 10/100M Ethernet mit TCP/UDP-Unterstützung
• Leistungsaufnahme: 0,48W
• GehäVerwendung: Metall mit ESD-Schutz
• Lieferumfang: Netzwerk-Seriell-Port-Expander, 5-polige/3-polige/2-polige 3,81mm Phoenix-Steckverbinder (männlich), 2 Montagewinkel, 4 Maschinenschrauben (KM3*4), Bedienungsanleitung

Verwendung

Verbinden Sie den VLEXT100 über den 10/100M-Ethernet-Port mit Ihrem Netzwerk und versorgen Sie ihn über eine 12–24V DC-Stromversorgung oder PoE mit Strom. Schließen Sie serielle Geräte über die mitgelieferten Phoenix-Steckverbinder an die RS-232- oder RS-485-Klemmen an und verbinden Sie ggf. IR- oder GPIO-Leitungen. Greifen Sie über einen Browser auf PC, Tablet oder Smartphone auf den integrierten Webserver zu, um Netzwerkeinstellungen, Protokolloptionen (TCP/UDP) und Parameter der seriellen Schnittstelle zu konfigurieren. Nach der Konfiguration können Steuerbefehle über TCP/IP oder UDP gesendet werden, um mit den angeschlossenen seriellen AV-Geräten zu kommunizieren.

Empfehlungen

Für einen zuverlässigen Betrieb montieren Sie den VLEXT100 an einem belüfteten Ort und verwenden Sie nach Möglichkeit abgeschirmte Ethernet- und serielle Kabel. Stellen Sie sicher, dass die Firmware auf dem neuesten Stand ist und konfigurieren Sie geeignete Netzwerksicherheitseinstellungen, wenn Sie das Gerät in größeren Netzwerken einsetzen.
