Video-Wandhalterung B-TECH BT8312/B Ultra-schlank Pop-Out

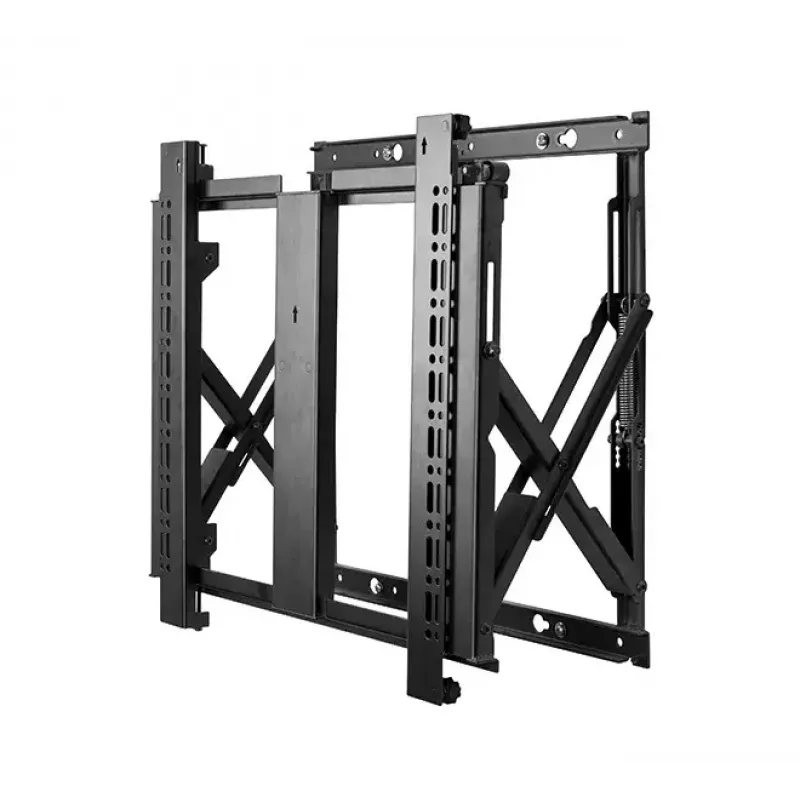

Ultra-schlank Pop-Out Video-Wandhalterung, 42" - 70", max. 50 kg, 200 x 100 - 400 x 400 VESA. Die B-TECH BT8312/B ist eine modulare, flache Video-Wandhalterung, die für eine unkomplizierte Installation und Wartung konzipiert wurde. Sie unterstützt sowohl die horizontale als auch die vertikale Ausrichtung und umfasst Schnittstellen-Adapterarme für Bildschirme mit VESA 600 x 400. Der Pop-Out-Mechanismus ermöglicht einen einfachen Zugang zu Kabeln und Anschlüssen auf der Rückseite, während integrierte Verriegelungs- und Sicherheitsschrauben die Sicherheit erhöhen und ein versehentliches Entfernen verhindern.

Vorteile

Die Halterung verfügt über ein ultraflaches Design für Installationen in flachen Nischen oder dort, wo ein minimaler Wandabstand erforderlich ist. Ihre modulare Bauweise ermöglicht die Erstellung von Videowänden in unbegrenzten Konfigurationen und das Pop-Out-System bietet schnellen Zugang für Wartungsarbeiten. Werkzeuglose Eck-Mikroeinstellung von +/-7,5 mm und +15 mm Höhenverstellung des Bildschirms ermöglichen eine präzise Ausrichtung. Die Halterung unterstützt sowohl Wand- als auch Mastmontage, verfügt über eine Schlüssellochaufhängung für eine schnelle Installation und wird mit allem erforderlichen Montagematerial und Schnittstellen-Adapterarmen geliefert. Ein integrierter Verriegelungsmechanismus und Sicherheitsschrauben reduzieren das Risiko einer versehentlichen oder unbefugten Entfernung.

Geeignet für

• Einzelne Bildschirme von 42" bis 70" mit VESA 200 x 100 bis 400 x 400
• Installationen, bei denen eine geringe Bautiefe oder eine flache Nischenmontage erforderlich ist

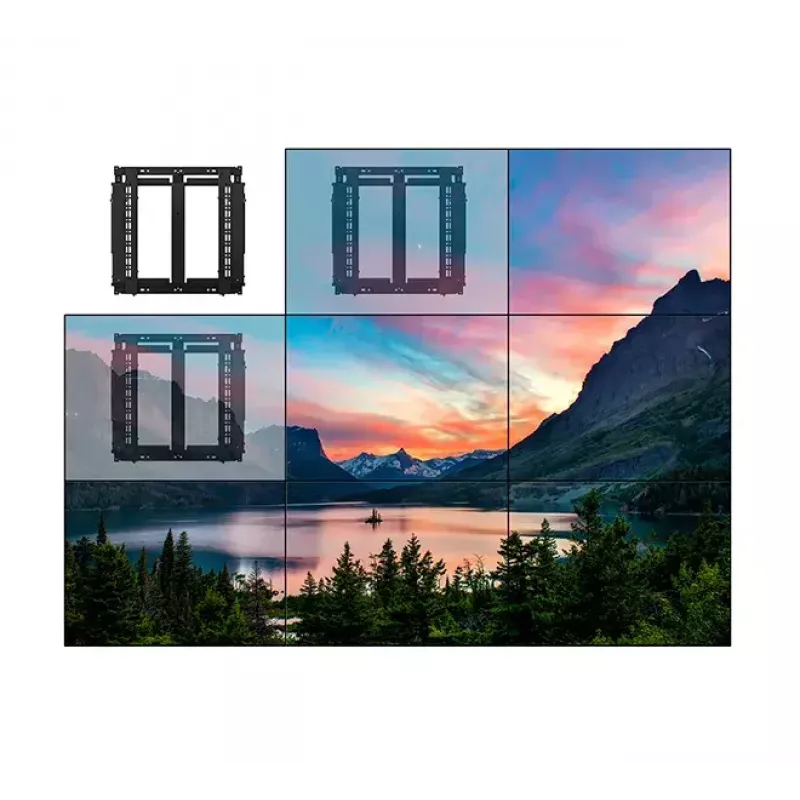

• Videowand-Konfigurationen im Quer- oder Hochformat
• Umgebungen, die einen regelmäßigen Zugang zu rückseitigen Anschlüssen für Wartungszwecke erfordern

Technische Daten

• Maximale Tragfähigkeit: 50 kg
• Unterstützte Bildschirmgrößen: 42"–70"
• VESA-Kompatibilität: 200 x 100 bis 400 x 400 (inkl. Adapterarme für 600 x 400)

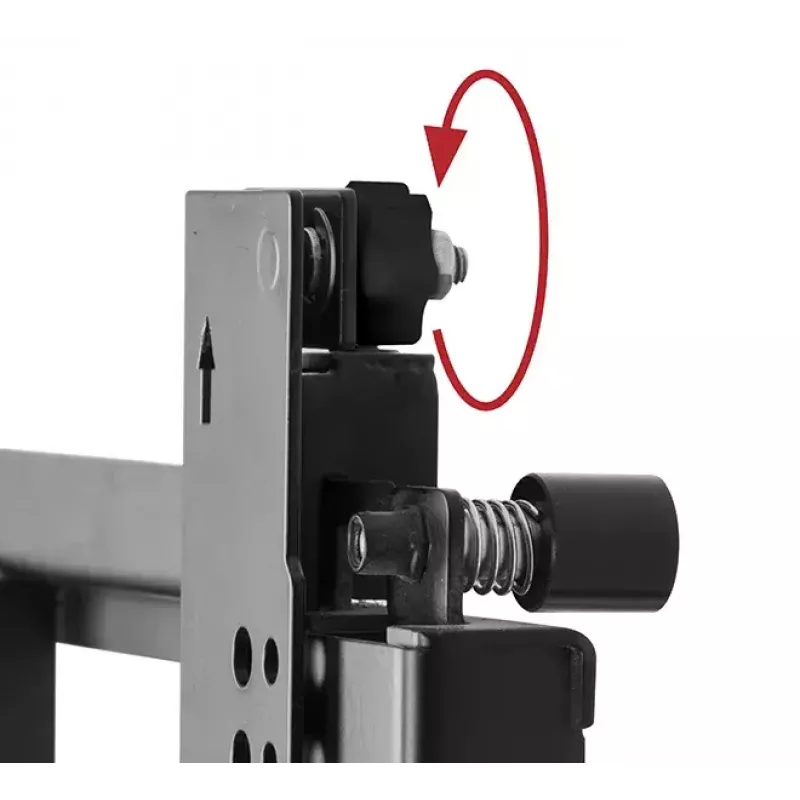

• Einstellungen: werkzeuglose +/-7,5 mm Mikroeinstellung pro Ecke; +15 mm Höhenverstellung
• Montageoptionen: Wand oder Mast; Quer- oder Hochformat
• Ausführung: Schwarz; Montagesatz im Lieferumfang enthalten
• Modell: B-TECH BT8312/B

Verwendung

Befestigen Sie die Halterung mit dem mitgelieferten Montagematerial und der optionalen Montageschablone an der Wand oder am Mast. Bringen Sie die Schnittstellen-Adapterarme entsprechend dem VESA-Muster Ihres Bildschirms an, hängen Sie den Bildschirm dann in die Schlüssellochaufnahmen ein und sichern Sie ihn mit dem integrierten Verriegelungsmechanismus und den Sicherheitsschrauben. Nutzen Sie die Pop-Out-Funktion, um auf die rückseitigen Anschlüsse zuzugreifen und Wartungsarbeiten durchzuführen. Nehmen Sie die werkzeuglosen Mikroeinstellungen an den Ecken und die +15 mm Höhenverstellung vor, um eine nahtlose Ausrichtung zwischen benachbarten Bildschirmen zu erreichen.

Empfehlungen

Für eine sichere Installation stellen Sie sicher, dass die tragende Wand oder der Mast das Gesamtgewicht der Halterung und des Bildschirms (maximal 50 kg) aufnehmen kann. Verwenden Sie die mitgelieferte Montageschablone oder optionale Abstandshalter, um die Ausrichtung zu beschleunigen, und befolgen Sie während der Installation die örtlichen Bauvorschriften und Sicherheitspraktiken. Ziehen Sie die Sicherheitsschrauben nach der endgültigen Positionierung fest und überprüfen Sie regelmäßig die Befestigungen und Verriegelungen.
