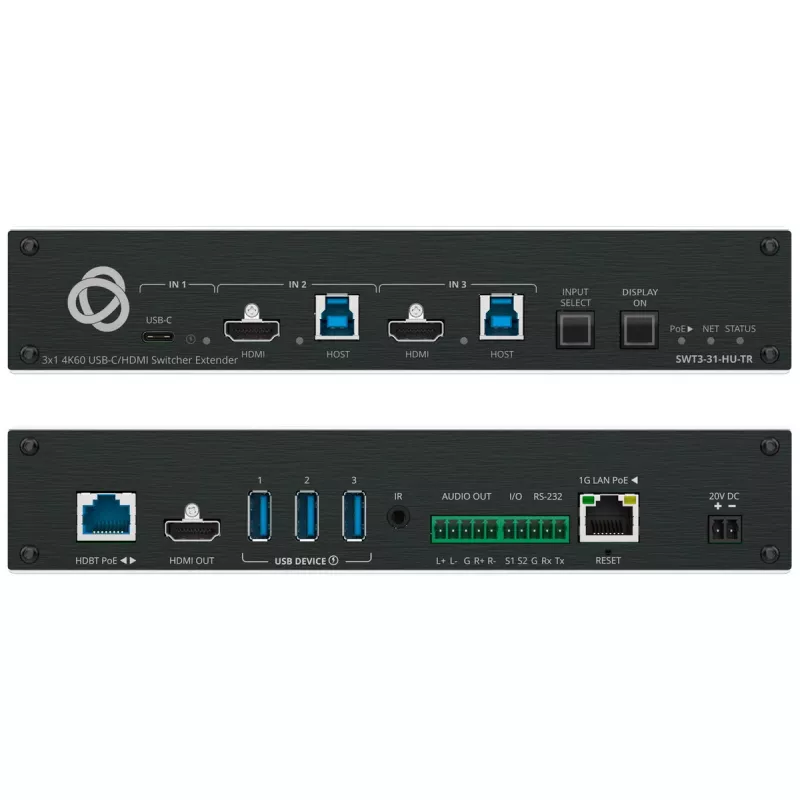

Video-Umschalter Kramer Electronics SWT3-31-HU-TR HDMI MiniDP VGA USB-C

Der Kramer Electronics SWT3-31-HU-TR ist ein leistungsstarker Auto-Switcher und HDBaseT-3.0-Extender, der einen USB-C- und zwei HDMI/USB-Eingänge, einen HDMI-Ausgang und eine Übertragung über große Entfernungen mittels Twisted-Pair-Kabel unterstützt. Er verlängert 4K60Hz(4:4:4)-HDMI-Video, USB 2.0, Ethernet, RS-232, IR- und Stromsignale und kann wahlweise als Sender (Ausgang) oder Empfänger (Eingang) konfiguriert werden. Das Gerät ermöglicht die Umschaltung lokaler und entfernter USB-Peripheriegeräte wie Raumkameras und Mikrofone auf den aktiven USB-Host und erleichtert so hybride Besprechungen, die Teilnehmer vor Ort und online kombinieren.

Vorteile

Der Umschalter bietet steuerbare gekoppelte AV- und USB-Umschaltung für kollaborative hybride Meetings, sodass mehrere Teilnehmer Inhalte sowohl mit Anwesenden im Raum als auch mit Online-Teilnehmern teilen können. Er akzeptiert DP-Alt-Mode-USB-C-Quellen mit USB 2.0, Ethernet und bis zu 60 W PD (falls unterstützt) über ein einziges Kabel für BYOD-Komfort. Als HDBaseT-Standard-Extender unterstützt er Übertragung über große Entfernungen über Kupfer-Twisted-Pair und ist mit anderen HDBaseT-kompatiblen Produkten interoperabel. Das Gerät ist HDCP-2.3- und HDMI-2.0-konform und unterstützt fortschrittliche Audioformate, HDMI-Spiegelung, intelligentes EDID-Handling (I-EDIDPro), Audio-De-Embedding zu einem symmetrischen analogen Ausgang, automatische Eingangsumschaltung und mehrere Steuerungsoptionen, darunter IP, RS-232, IR und lokale Tasten. Es bietet außerdem bidirektionale Erweiterung von Ethernet, RS-232 und IR, IT-taugliche 802.1x-Authentifizierung, Firmware-Verwaltung über die Weboberfläche und flexible PoE-Stromversorgungsoptionen in einem kompakten 1U-Halbrack-Gehäuse.

Geeignet für (Aufgaben / Anwendungsfälle)

• Hybride Besprechungsräume und Klassenzimmer in Unternehmen und Bildungseinrichtungen
• Räume, die gleichzeitige AV- und USB-Peripherieumschaltung (Kamera, Mikrofon, Soundbar) erfordern
• BYOD-Präsentationsaufbauten mit USB-C-Laptops und Mobilgeräten
• AV-Erweiterung über große Entfernungen über Twisted-Pair-Kupferinfrastrukturen
• Installationen, die zentrale IP- oder RS-232-Steuerung und sichere LAN-Erweiterung benötigen

Wichtige Spezifikationen

• Eingänge: 1 × USB-C (DP Alt Mode), 2 × HDMI/USB
• Ausgang: HDMI + HDBaseT 3.0 (Sende- oder Empfangsmodus)
• Video: bis zu 4K60Hz (4:4:4), HDMI-2.0-Funktionsumfang, HDCP 2.3
• USB: aktiver USB-3.2-Host auf der Umschalterseite; USB-2.0-Erweiterung zwischen Sender und Empfänger
• Audio: bis zu 32 Kanäle digital; symmetrischer analoger Audioausgang (de-embedded)
• Steuerung & Erweiterung: Ethernet (bis zu 1 Gbit/s), bidirektionales RS-232, bidirektionales IR, I/O
• Stromversorgung: PoE-Optionen (über LAN oder HDBaseT), bis zu 60 W PD zum USB-C-Gerät, falls unterstützt
• Sicherheit & Verwaltung: 802.1x-Authentifizierung; Remote-Firmware-Upgrade und Webverwaltung
• Mechanisch: 1U Halbrack, lüfterlos, schwarzes Aluminiumgehäuse; Gewicht ca. 0,9 kg

Verwendung

Installieren Sie das Gerät je nach Ihrer Topologie entweder als HDBaseT-Sender oder -Empfänger und schließen Sie Quellen an die USB-C- und HDMI-Eingänge an. Verbinden Sie das HDBaseT-Twisted-Pair-Kabel mit dem entsprechenden HDBaseT-Port und schließen Sie bei Bedarf ein HDMI-Display an den HDMI-Ausgang an, wenn eine lokale Spiegelung erforderlich ist. Konfigurieren Sie den Standort des aktiven USB-Hosts (Sender- oder Empfängerseite) und schließen Sie lokale oder entfernte USB-Peripheriegeräte wie Kameras und Mikrofone an. Verwenden Sie die Weboberfläche, IP-Steuerung, RS-232, IR oder lokale Tasten, um Eingänge auszuwählen, EDID-Einstellungen vorzunehmen und das automatische Umschaltverhalten festzulegen. Für die BYOD-Nutzung schließen Sie ein DP-Alt-Mode-USB-C-Gerät mit einem einzigen Kabel an, um Video, USB-Daten, Ethernet und optionale PD-Stromversorgung bereitzustellen.

Empfehlungen

Für die beste Leistung über große Entfernungen verwenden Sie von Kramer empfohlene Twisted-Pair-Kabel und beachten Sie die HDBaseT-Installationsrichtlinien. Konfigurieren Sie EDID- und automatische Umschalteinstellungen während der Einrichtung, um die Anforderungen des Displays und des Besprechungsablaufs zu erfüllen, und wenden Sie 802.1x-Netzwerkeinstellungen an, wo ein sicherer LAN-Zugang erforderlich ist.
