Video-Umschalter BNC DeLOCK 87669

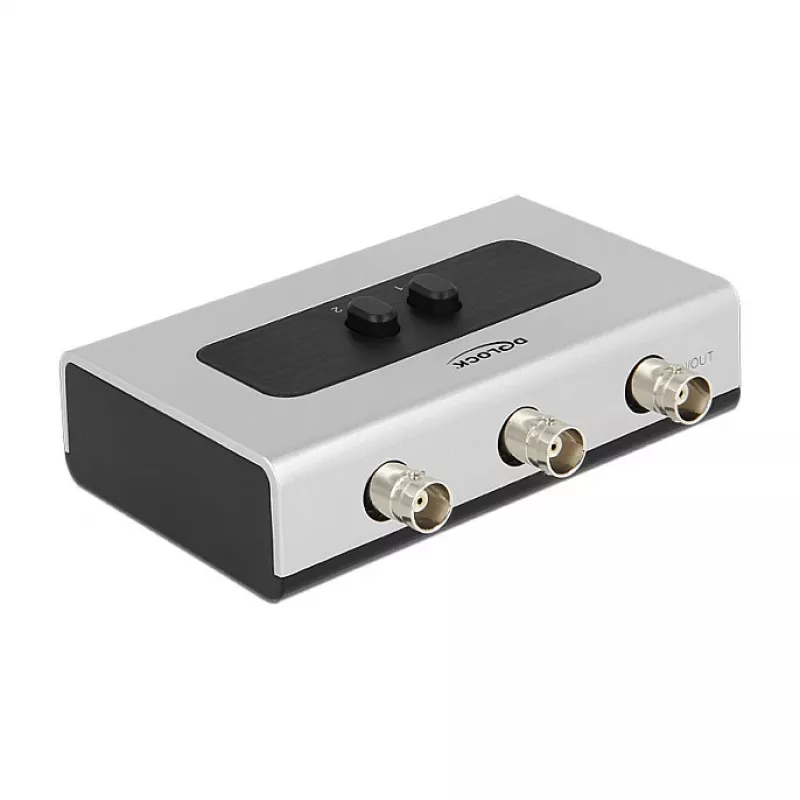

Der DeLOCK 87669 Video-Umschalter ist ein manueller, bidirektionaler BNC-Umschalter, der entwickelt wurde, um Videogeräte mit BNC-Anschlüssen zu verbinden. Untergebracht in einem schwarz-grauen Kunststoffgehäuse mit den Maßen 68 mm × 29 mm × 112 mm, bietet er eine kompakte Lösung zum Routen analoger Videosignale zwischen Geräten.

Vorteile

Der Umschalter unterstützt zwei Betriebsarten: Auswahl einer von zwei BNC-Quellen zur Einspeisung auf ein einzelnes Display oder Auswahl eines von zwei Displays, um das Signal von einer einzelnen BNC-Quelle zu empfangen. Die manuelle Drucktastensteuerung macht die Auswahl einfach und zuverlässig. Das Gerät verwendet Standard-BNC-Anschlüsse für Kompatibilität mit professionellen und Consumer-Videogeräten.

Geeignet für

• Umschalten zwischen zwei Computern oder Videoquellen mit BNC-Ausstattung zu einem einzelnen Monitor oder Fernseher
• Auswahl, welches von zwei BNC-displays das Signal von einer Videoquelle empfängt
• Kleine Broadcast-, Überwachungs- oder AV-Installationen, die eine manuelle Quellen-/Displayauswahl erfordern

Wichtige Spezifikationen

• Modell: DeLOCK 87669
• Anschlusstyp: BNC (Eingang und Ausgang)
• Betrieb: Manueller bidirektionaler Umschalter mit Drucktaste
• Farbe: Schwarz, Grau
• Gehäusematerial: Kunststoff
• Abmessungen (B×H×L): 68 mm × 29 mm × 112 mm
• Gleichzeitige Ausgabe auf mehrere Bildschirme: Nicht unterstützt

Gebrauchsanweisung

Verbinden Sie die BNC-Kabel von Ihren Videoquellen und Displays mit den entsprechenden BNC-Anschlüssen am Umschalter. Verwenden Sie die Drucktaste, um je nach gewählter Konfiguration umzuschalten, welcher Eingang zum Ausgang geleitet wird oder welcher Ausgang den angeschlossenen Eingang empfängt. Stellen Sie sicher, dass die Kabel fest angeschlossen sind, um Signalverluste zu vermeiden. Für das Umschalten ist keine Stromversorgung erforderlich, da das Gerät mechanisch funktioniert.

Empfehlungen

Verwenden Sie kurze, hochwertige koaxiale BNC-Kabel für beste Signalintegrität und halten Sie die Kabellängen so kurz wie praktisch möglich. Versuchen Sie nicht, mit diesem Modell dasselbe Signal gleichzeitig an mehrere Displays auszugeben; verwenden Sie für geteilte Ausgaben einen dedizierten Verteilverstärker.
