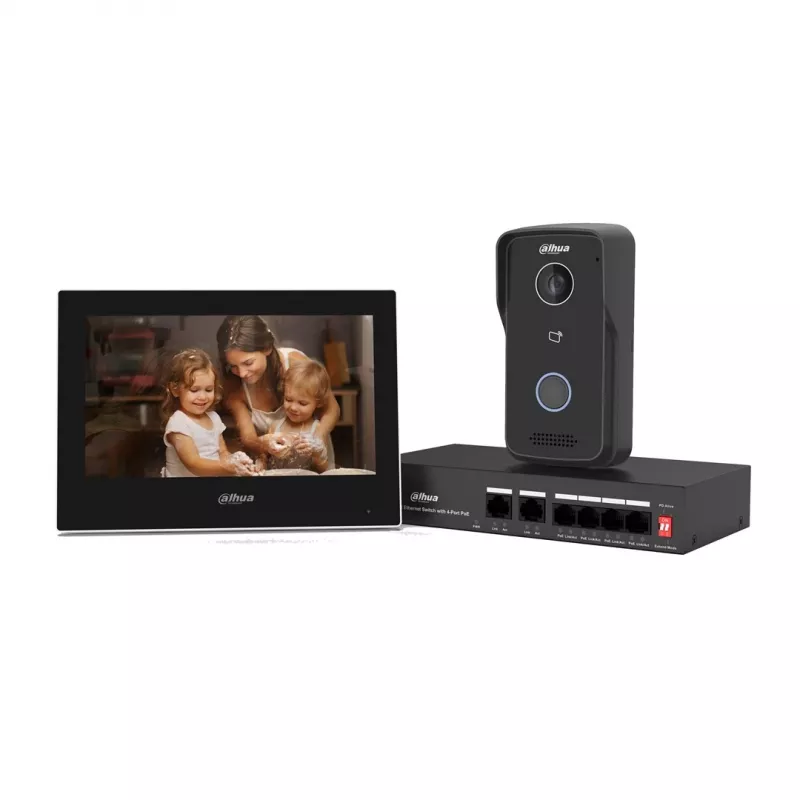

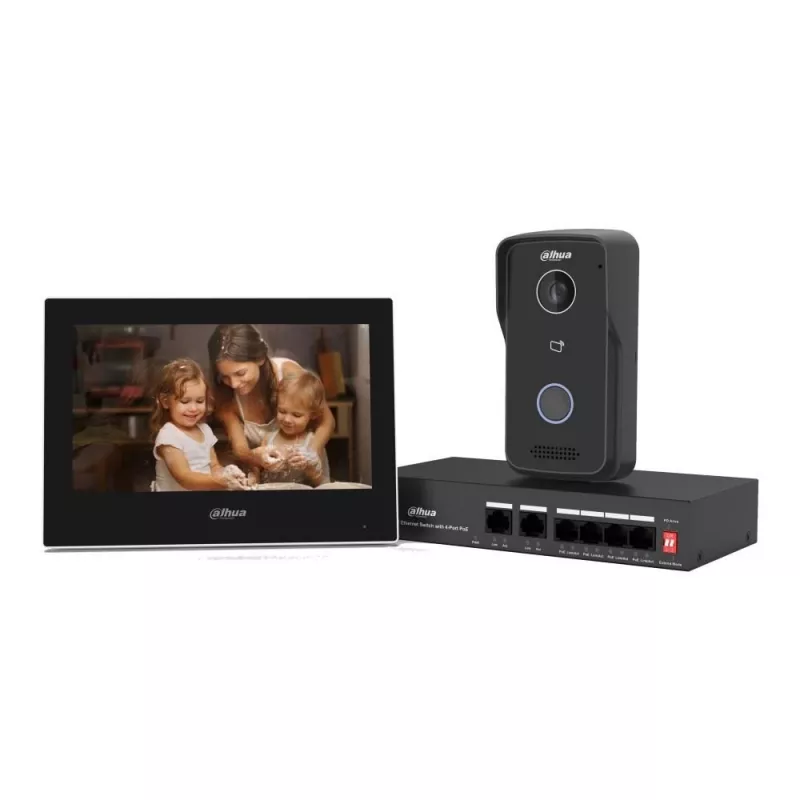

Video-Türsprechanlage DAHUA KTP03 7-Zoll-Monitor, 2-Draht-Anschluss, PoE, 1024x600, 2-MP-Kamera

DAHUA KTP03 ist eine kabelgebundene Video-Türsprechanlage, die einen kapazitiven 7-Zoll-TFT-Monitor mit einer 2-MP-CMOS-Außeneinheit kombiniert. Der Innenmonitor bietet ein Display mit 1024×600 Auflösung, integrierten Lautsprecher, Audioeingang und einen microSD-Steckplatz, der bis zu 64 GB für lokale Aufnahmen unterstützt. Die Außeneinheit verfügt über ein weites Sichtfeld und einen 2-MP-Sensor mit DWDR und 3D-Rauschunterdrückung für klarere Bilder bei unterschiedlichen Lichtverhältnissen. Das System unterstützt 2-Draht-Anschluss und Power over Ethernet (PoE) für flexible Installation und Netzwerkintegration über SIP/P2P und ONVIF/CGI. Die Stromversorgung erfolgt über DC12V/1A oder via PoE; das Kit ist für den Einsatz in privaten und kleinen gewerblichen Zutrittskontrollanwendungen vorgesehen.

Vorteile

Das kapazitive 7"-TFT-Panel des Monitors mit 1024×600 Auflösung liefert klare lokale Videos und eine reaktionsschnelle Touch-Oberfläche, die sich für den täglichen Gebrauch eignet. Die PoE-Unterstützung vereinfacht die Installation, indem Strom und Daten über ein Kabel kombiniert werden, während die 2-Draht-Anschlussoption die Kompatibilität mit vorhandener Türsprechverkabelung ermöglicht. H.265-Kompression und eine Reihe unterstützter Netzwerkprotokolle (SIP, P2P, RTSP, TCP/UDP, IPv4) ermöglichen eine effiziente Videoübertragung und Integration mit Drittsystemen, die ONVIF oder CGI unterstützen. Lokale Speicherung über microSD bis zu 64 GB sowie Audiofunktionen wie der G.711a-Codec und ein integrierter Lautsprecher ermöglichen sowohl aufgezeichnete Beweise als auch Live-Kommunikation.

Geeignet für

• Hauseingänge von Mehrfamilienhäusern und Einfamilienhäuser
• Kleine Büros und Einzelhandelsgeschäfte, die eine Besucherüberprüfung benötigen
• Renovierungsprojekte, bei denen bereits eine 2-Draht-Verkabelung vorhanden ist
• Installationen, die PoE benötigen, um die Verkabelung bei Neubauten zu reduzieren

Wichtige Spezifikationen

• Anzeige: 7" (17,8 cm) kapazitiver TFT, 1024×600 Pixel
• Kamera: 2-MP-CMOS-Sensor, diagonaler Betrachtungswinkel 122°, horizontal 107°, vertikal 60°
• Video: H.265-Kompression, Übertragung 256 Kbps–8 Mbps, DWDR
• Audio: Integrierter Lautsprecher, Audioeingang, G.711a-Codec, 16 kHz Abtastrate, 16-Bit
• Speicher: microSD-Steckplatz, bis zu 64 GB
• Konnektivität: Kabelgebundenes Ethernet, PoE-Unterstützung, LAN-Datenrate 100 Mbps
• Netzwerkprotokolle: SIP, P2P, RTSP, RTP, TCP, UDP, IPv4, DNS; ONVIF- und CGI-Interoperabilität
• Schnittstellen: RS‑485-Port, Eingang für Austaste
• Stromversorgung: DC 12 V / 1 A (unterstützt auch PoE)
• GehäVerwendung: ABS-Gehäuse, schwarze Ausführung
• Physische Abmessungen (ca.): Inneneinheit 19 × 13,5 × 2,6 cm (B×H×T), Außeneinheit 13,5 × 7 × 3,4 cm (B×H×T)

Verwendung

Montieren Sie die Außeneinheit auf Eingangshöhe, die das gewünschte Sichtfeld bietet, und befestigen Sie den Innenmonitor in Reichweite. Schließen Sie Netzwerk und Strom über PoE für eine Ein-Kabel-Lösung an oder verwenden Sie den DC12V/1A-Eingang, wenn PoE nicht verfügbar ist; eine 2-Draht-Verbindung kann verwendet werden, wo vorhandene Verkabelung dies zulässt. Konfigurieren Sie das Gerät über die eingebettete Linux-Oberfläche, legen Sie die Netzwerkparameter fest (SIP/P2P oder direkte IP über ONVIF/CGI) und formatieren/legen Sie eine kompatible microSD-Karte ein, wenn lokale Aufnahmen erforderlich sind. Passen Sie die Kameraausrichtung an und überprüfen Sie Audio- und Videoqualität über den Monitor; testen Sie die Austaste und ggf. angeschlossene Türsteuergeräte über die RS‑485-Verbindungen.

Empfehlungen

Positionieren Sie die Außeneinheit so, dass direkte Sonneneinstrahlung auf die Linse minimiert und die Montage hinter reflektierenden Flächen vermieden wird. Verwenden Sie PoE bei Neuinstallationen, um die Verkabelung zu vereinfachen und eine stabile Stromversorgung zu gewährleisten; aktivieren Sie die H.265-Kompression für eine effiziente Bandbreitennutzung beim Streaming oder Aufzeichnen. Überprüfen und tauschen Sie die microSD-Karte bei Bedarf innerhalb der vom Hersteller empfohlenen Intervalle aus, um eine zuverlässige lokale Speicherung sicherzustellen.
