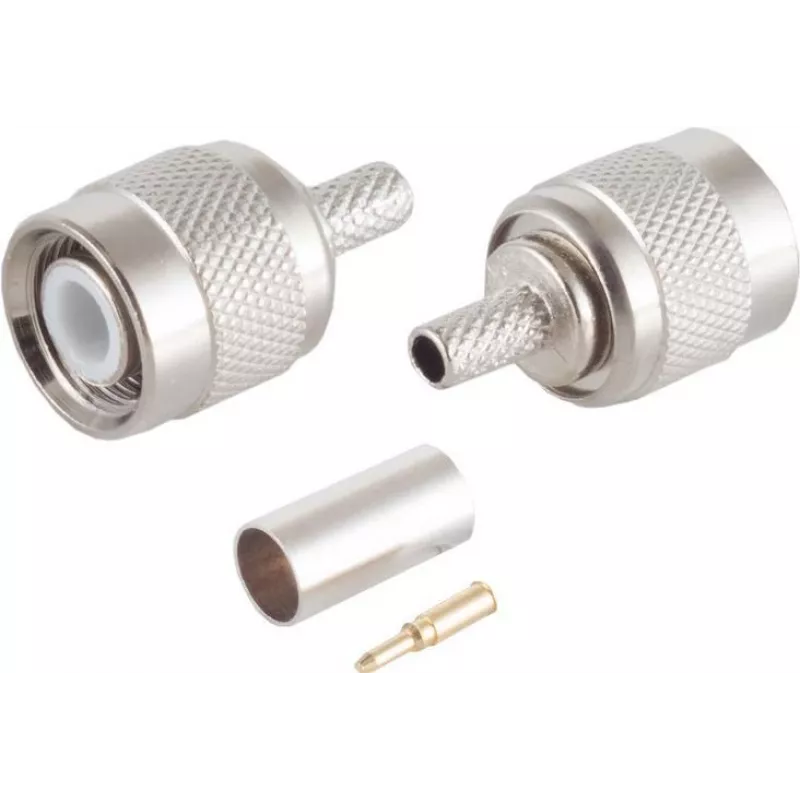

Video-Steckverbinder TNC ShiverPeaks 98885 für RG58/U-Kabel, Crimp-Abschluss

Der Video-Steckverbinder TNC ShiverPeaks 98885 für RG58/U-Kabel mit Crimp-Abschluss ist ein geschraubter TNC-Stecker, der für die Verbindung mit TNC-Buchsen an Video-, RF- und Überwachungsgeräten konzipiert ist. Er ist für die Verwendung mit RG58/U-Koaxialkabel vorgesehen und bietet eine mechanisch sichere Crimp-Verbindung für den Innenleiter und den Außenleiter, die eine zuverlässige HF-/Videosignalübertragung bei Feld- oder Werkstattinstallationen gewährleistet.

Vorteile

Dieser TNC-Steckverbinder bietet eine kompakte geschraubte Schnittstelle, die Vibrationen und unbeabsichtigtes Trennen im Vergleich zu Push-On-Typen widersteht. Der Crimp-Abschluss sorgt für einen gleichmäßigen elektrischen Kontakt und eine wiederholbare mechanische Festigkeit, wenn er mit den richtigen Crimpwerkzeugen und Hülsen installiert wird. Die Kompatibilität mit RG58/U-Kabel macht ihn für gängige analoge Video- und HF-Anwendungen geeignet, bei denen dieser Koaxialtyp spezifiziert ist.

Geeignet für

• Analoge CCTV- und Überwachungskamera-Verbindungen mit RG58/U-Kabel
• HF-Testaufbauten und Funkgeräte, die TNC-Schnittstellen erfordern
• Werkstatt- oder Feldinstallationen, bei denen Crimp-Abschluss bevorzugt wird
• Nachrüstung oder Reparatur bestehender RG58/U-Koaxialkabelstrecken

Technische Daten

• Steckverbindertyp: TNC-Stecker (geschraubt)
• Kabelkompatibilität: RG58/U-Koaxialkabel
• Abschlussmethode: Crimp für Innenleiter und Außenhülse
• Elektrische Verwendung: HF-/Videosignalübertragung
• Typische Einsatzumgebung: Überwachung, analoge Videosysteme, Funkgeräte

Anwendung

Bereiten Sie das RG58/U-Kabel vor, indem Sie den Außenmantel abisolieren, das Geflecht und das Dielektrikum auf die für diesen Steckverbinder empfohlenen Maße kürzen und dann die Crimp-Hülse auf das Kabel schieben. Führen Sie den Innenleiter in den Pin ein und setzen Sie das Dielektrikum in den Steckverbinderkörper ein. Schieben Sie die Hülse über das Geflecht und crimpen Sie sie mit einem kompatiblen Crimpwerkzeug, das für RG58/U-Hülsen dimensioniert ist. Schrauben Sie schließlich den montierten Steckverbinder auf die passende TNC-Buchse, um eine sichere Schraubverbindung zu gewährleisten.

Empfehlungen

Verwenden Sie die spezifizierten Crimp-Hülsen und ein kalibriertes Crimpwerkzeug, das für RG58/U ausgelegt ist, um eine ordnungsgemäße mechanische und elektrische Leistung zu erzielen. Überprüfen Sie jede Verbindung auf korrekten Sitz des Mittelstifts und vollständiges Erfassen der Hülse über dem Geflecht. Vermeiden Sie ein Überdrehen der Überwurfmutter an den Geräteanschlüssen, um Schäden an den Gewinden zu verhindern und eine zuverlässige Signalintegrität sicherzustellen.
