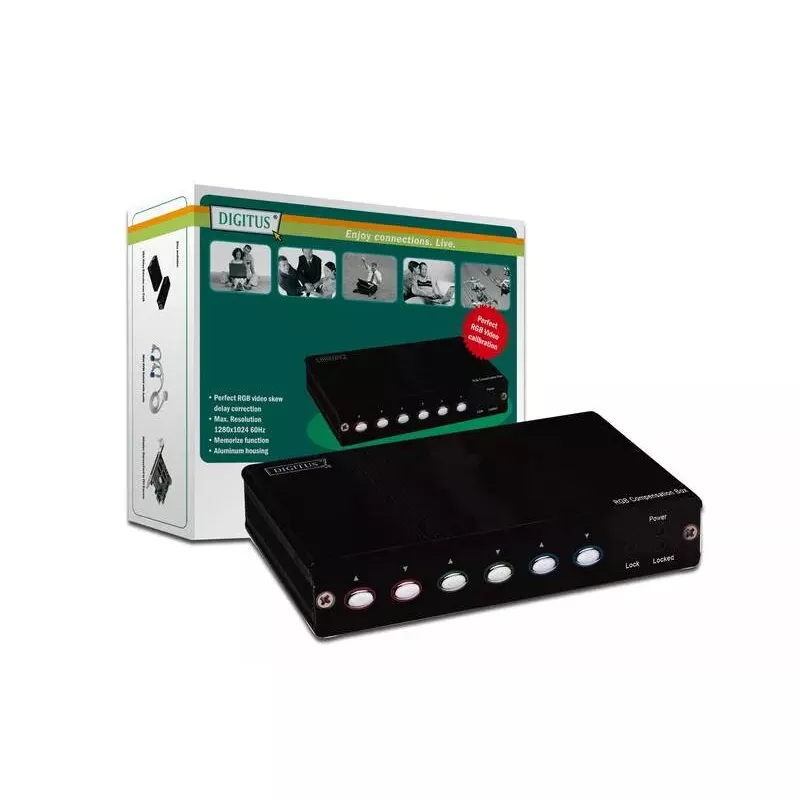

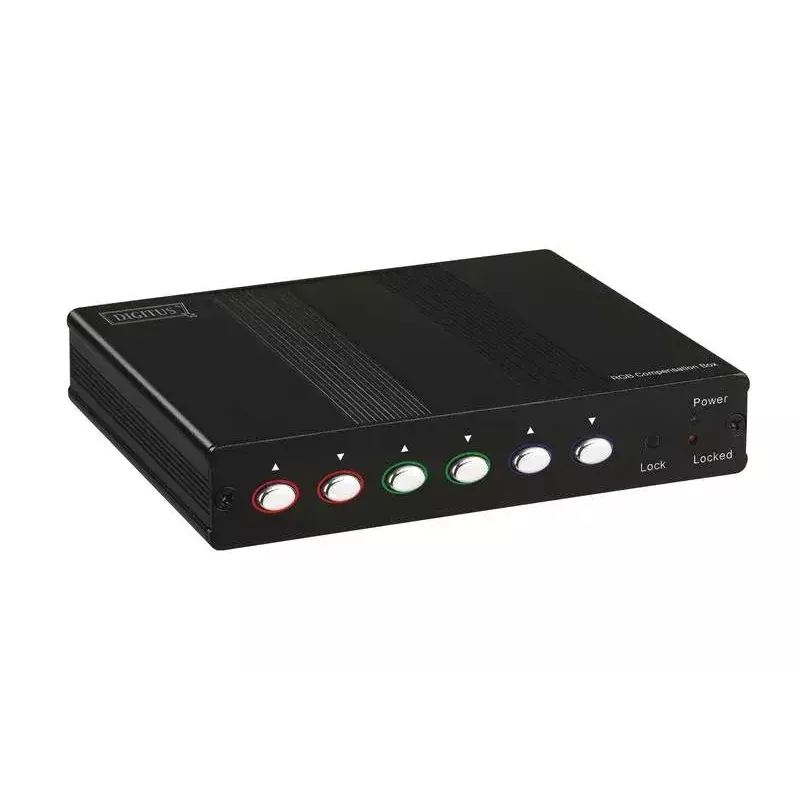

VGA Video Splitter Digitus DC-59100 1280x1024 150m Schwarz

Der Digitus DC-59100 ist ein kompaktes VGA-Kalibriergerät, das entwickelt wurde, um RGB-Skew-Verzögerungen bei der Übertragung von Videosignalen über lange CAT5-Kabelstrecken zu korrigieren. Bei Kabellängen über 150 Meter wird die Skew-Verzögerung signifikant; dieses Gerät gleicht die Zeitunterschiede aus, um ein scharfes, korrekt ausgerichtetes Bild wiederherzustellen. Es unterstützt eine maximale Auflösung von 1280x1024 bei 60 Hz und ist in einem Aluminiumgehäuse untergebracht, ein 12-V-Netzteil ist im Lieferumfang enthalten.

Vorteile

Das Gerät bietet eine präzise RGB-Video-Skew-Verzögerungskorrektur mit 2-ns-Justierschritten und einem Gesamtkorrekturbereich, der in einer 62-ns-Verzögerung gipfelt. Es verfügt über eine Speicherfunktion zum Beibehalten von Einstellungen und eine Tastensperre, um unbeabsichtigte Änderungen zu verhindern. Das kompakte Aluminiumgehäuse und das leichte Design ermöglichen eine einfache Installation in verschiedenen Setups.

Geeignet für

• VGA-Videosignalübertragung über lange CAT5-Kabelstrecken (über 150 m)
• Installationen, die Bildausrichtung und Timing-Korrektur erfordern
• Setups mit Displays bis zu 1280x1024@60Hz

Technische Daten

• Maximale Auflösung: 1280x1024 bei 60 Hz
• Gesamtverzögerungskorrektur: 62 ns
• Verzögerungsschrittweite: 2 ns
• Stromversorgung: DC 12 V / 600 mA (Netzteil im Lieferumfang)
• Gehäusematerial: Aluminium
• Abmessungen (L×B×H): 130×85×29,5 mm; Gewicht: 225 g
• Lieferumfang: Kalibriergerät, Bedienungsanleitung, DC 12 V/600 mA-Netzteil, 1,2 m VGA-Kabel (HD DSUB 15-polig Stecker auf Stecker)

Verwendung

Schließen Sie die VGA-Quelle an den Eingang und das Display an den Ausgang mit dem mitgelieferten VGA-Kabel an. Versorgen Sie das Gerät mit dem im Lieferumfang enthaltenen 12 V/600 mA-Netzteil mit Strom. Wenn Sie über CAT5-Verkabelung mit mehr als 150 m übertragen, passen Sie die Skew-Verzögerung in 2-ns-Schritten an, bis das Bild scharf und die Farben korrekt ausgerichtet sind. Verwenden Sie die Speicherfunktion, um die korrigierte Einstellung zu speichern, und aktivieren Sie die Tastensperre, um unbeabsichtigte Änderungen zu vermeiden.

Empfehlungen

Bei Kabellängen unter 150 m ist die Skew-Verzögerung vernachlässigbar, und normalerweise ist keine Korrektur erforderlich. Nehmen Sie bei der Kalibrierung Justierungen in kleinen Schritten vor und überprüfen Sie die Bildqualität bei der Zielauflösung von 1280x1024@60Hz.
