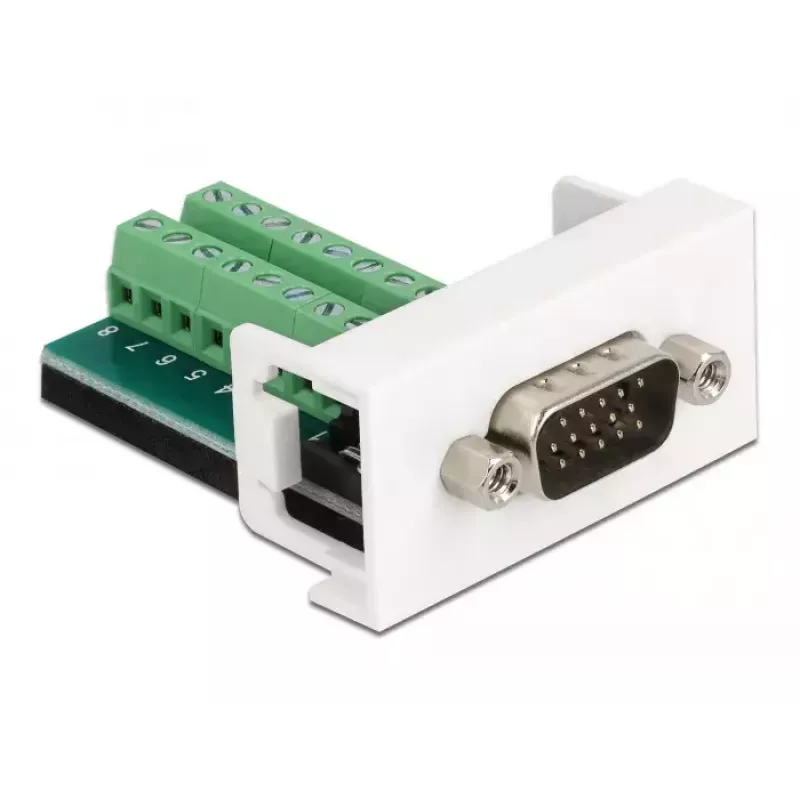

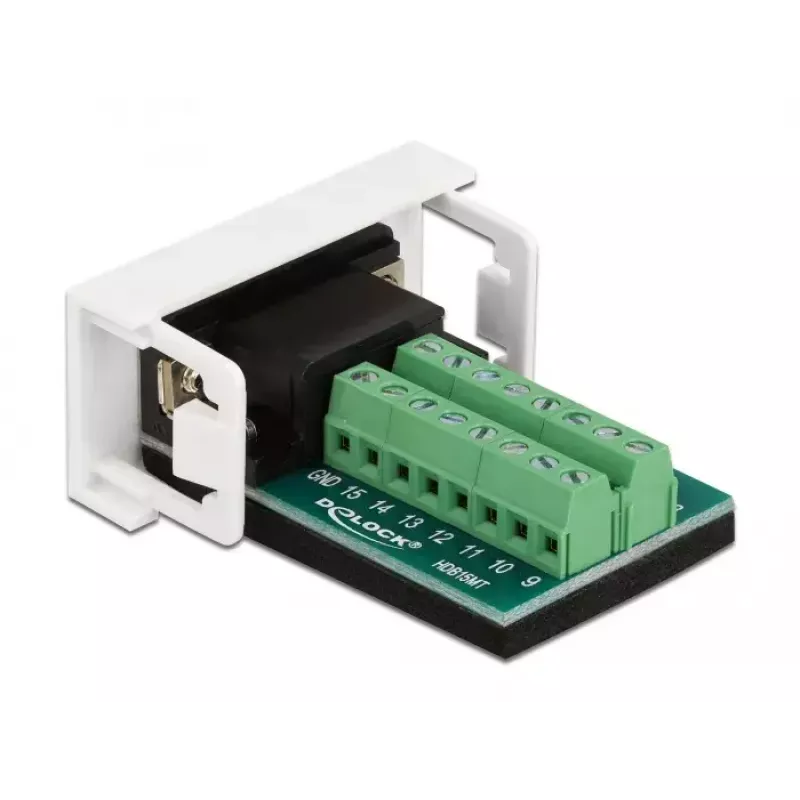

VGA-Stecker auf Klemmleistenmodul DeLOCK Easy 45

Das DeLOCK Easy 45 Modul bietet einen VGA-Stecker in einem kompakten modularen Gehäuse. Es verwendet einen Snap-In-Mechanismus zur sicheren Befestigung und einfachen Entnahme und ist mit standardmäßigen Easy 45 Modulträgern und Kabelkanälen kompatibel. Mit einer Breite von 45 mm, einer Tiefe von 22,5 mm und einer Höhe von 55 mm schafft dieses Modul eine zuverlässige Schnittstelle für VGA-Verbindungen zwischen Elektro- oder Netzwerkinstallationen und Peripheriegeräten wie Monitoren, Fernsehern, Laptops und Projektoren.

Vorteile

Das Modul wandelt einen VGA-Anschluss in ein Klemmleistenformat um und ermöglicht so eine einfache Verkabelung und Installation in professionellen Umgebungen. Die Snap-In-Montage sorgt für einen festen Sitz und ermöglicht gleichzeitig einen schnellen Austausch oder eine Neukonfiguration. Die kompakten Abmessungen machen es für standardisierte Easy 45 Systeme und platzbeschränkte Installationen geeignet. Das Modul wird nach Delocks Spezifikationen gefertigt und ist mit grünen und weißen Farbakzenten erhältlich.

Geeignet für

• Anschluss von VGA-fähigen Geräten (Monitore, Projektoren, Fernseher) an Klemmleistenverkabelung
• Installation in Easy 45 Modulträgern und Kabelkanälen
• AV- und Steuerungsinstallationen in Konferenzräumen, Klassenzimmern und Digital Signage

Technische Daten

• Anschlusstyp: VGA-Stecker auf Klemmleiste
• Modulsystem: DeLOCK Easy 45
• Abmessungen: 45 mm (B) x 22,5 mm (T) x 55 mm (H)
• Produktfarbe: Grün, Weiß
• Hersteller-Teilenummer (MPN): 81347
• EAN: 4043619813476
• Ursprungsland: China

Verwendung

Setzen Sie das Modul in einen kompatiblen Easy 45 Träger oder Kabelkanal ein, bis der Snap-In-Mechanismus einrastet. Schließen Sie das VGA-Kabel am VGA-Stecker an und schließen Sie die entsprechenden Signalleitungen gemäß Ihrem Verdrahtungsschema an der Klemmleiste an. Zum Entfernen oder Austauschen des Moduls lösen Sie die Snap-In-Verriegelung und ziehen das Modul aus dem Träger.

Empfehlungen

Für eine zuverlässige Signalübertragung verwenden Sie ordnungsgemäß geschirmte VGA-Kabel und sorgen Sie für eine korrekte Erdung. Befolgen Sie die standardmäßigen VGA-Pinbelegungen bei der Verdrahtung der Klemmleiste. Installieren Sie das Modul in konformen Easy 45 Rahmen oder Kanälen und vermeiden Sie übermäßige Kraftanwendung beim Einrasten oder Entnehmen des Moduls.
