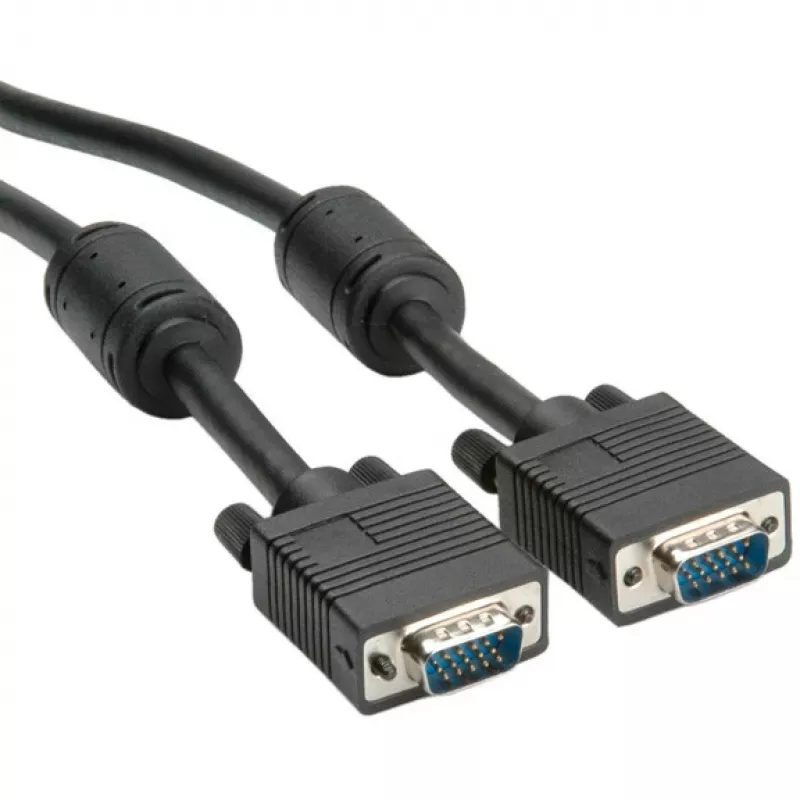

VGA-Kabel ROLINE High Quality HD15 M - HD15 M 6 m

Das ROLINE High Quality VGA-Kabel (HD15 M – HD15 M) mit einer Länge von 6 m ist für eine zuverlässige Verbindung zwischen einer Grafikkarte und einem Monitor, Projektor, VGA-Splitter oder Verstärker konzipiert. Das Kabel verfügt über eine Vollpin-Verbindung einschließlich Pin 9 und Pin 15, doppelte Abschirmung (Geflecht und Folie) und zwei Ferritkerne zur Reduzierung elektromagnetischer Störungen. Die DDC-Funktionalität wird unterstützt, um die EDID-Kommunikation des Monitors aufrechtzuerhalten.

Vorteile

Dieses VGA-Kabel bietet eine stabile analoge Videoübertragung über seine drei Koaxialleitungen für RGB-Signale und neun AWG28-Drähte. Doppelte Abschirmung und Ferritkerne minimieren Signalverschlechterung und Rauschen. Die Vollpin-Verdrahtung gewährleistet die Kompatibilität mit Geräten, die Pin 9 und Pin 15 benötigen, während Rändelschrauben die Stecker sichern, um ein versehentliches Lösen zu verhindern.

Geeignet für

• Anschluss einer Desktop-Grafikkarte an einen externen Monitor
• Verbindung von Projektoren in Besprechungsräumen oder Klassenzimmern
• Verwendung mit VGA-Splittern oder Verstärkern zur Verteilung von analogem Video
• Konfigurationen, die eine DDC-/EDID-Kommunikation zwischen Anzeige und Quelle erfordern

Wichtige technische Daten

• Länge: 6 m
• Anschlüsse: HD15 Stecker – HD15 Stecker (VGA/D-Sub)
• Kabelstruktur: 3 Koaxialleitungen für RGB, 9 x AWG28-Leiter (alle Pins angeschlossen, inkl. Pin 9 und Pin 15)
• Abschirmung: Doppelt geschirmt (Geflecht + Folie)
• Extras: Zwei Ferritkerne, Rändelschrauben
• Farbe: Schwarz

Verwendung

Verbinden Sie einen HD15-Stecker mit dem VGA-Ausgang der Grafikkarte und den anderen mit dem HD15-Eingang des Monitors, Projektors oder Verstärkers. Ziehen Sie beide Rändelschrauben fest, um die Verbindung zu sichern. Stellen Sie sicher, dass die Geräte beim Anschließen oder Trennen ausgeschaltet sind, um mögliche Signalprobleme zu vermeiden. Falls ein EDID-Austausch erforderlich ist, lassen Sie DDC auf dem Anzeigegerät und der Quelle aktiviert.

Empfehlungen

Für die beste Signalqualität vermeiden Sie ein enges Aufwickeln des Kabels und halten Sie es von starken elektromagnetischen Störquellen wie großen Netzteilen oder ungeschirmten Stromkabeln fern; wenn lange Strecken durch laute Umgebungen verlaufen, erwägen Sie die Verwendung eines Signalverstärkers oder einer digitalen Verbindung, wo dies möglich ist.
