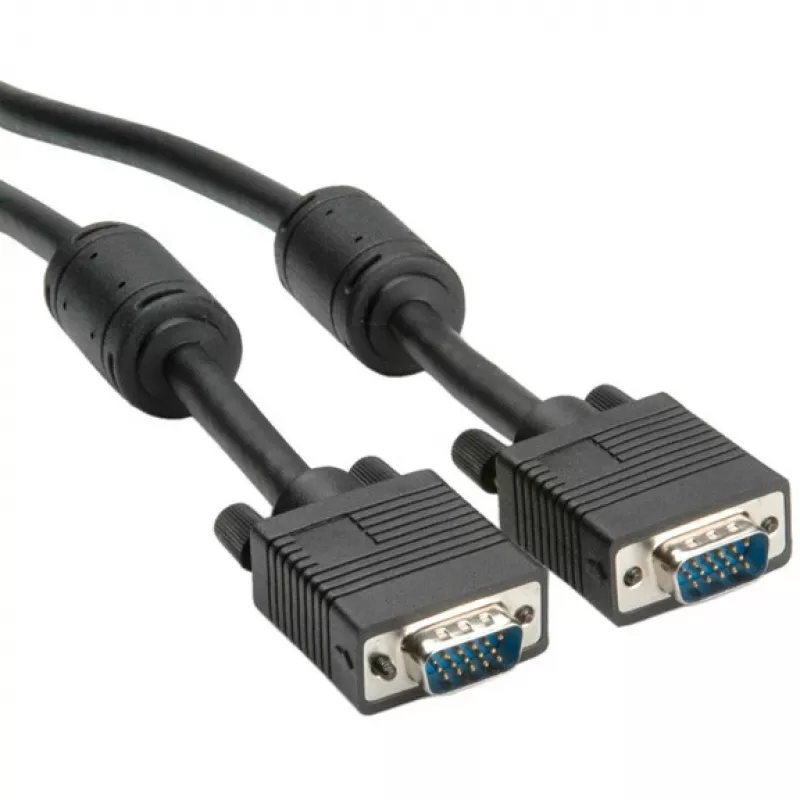

VGA-Kabel ROLINE High Quality HD15 M – HD15 M 15 m

Das ROLINE High Quality VGA-Kabel HD15 M – HD15 M, 15 m lang, ist für die zuverlässige Übertragung analoger Videosignale zwischen Computern, Monitoren, Projektoren und VGA-Splittern oder -Verstärkern konzipiert. Das Kabel unterstützt DDC für die Gerätekommunikation und verfügt über integrierte Ferritkerne zur Reduzierung elektromagnetischer Störungen. Seine zuverlässige Konstruktion mit doppelter Abschirmung und vollständig belegten Pins gewährleistet eine stabile Signalqualität über große Entfernungen.

Vorteile

Das Kabel bietet eine vollständige Pinbelegung inklusive Pin 9 und Pin 15, drei Koaxialleitungen für RGB-Signale und neun AWG28-Drähte für konsistente Signalwege. Die doppelte Abschirmung (Geflecht plus Folie) und zwei Ferritkerne verbessern die Störfestigkeit gegenüber Rauschen und Übersprechen. Rändelschrauben an den HD15-Steckern sorgen für eine sichere mechanische Verbindung. Die DDC-Funktionalität ermöglicht die Kommunikation zwischen Monitor und Grafikkarte für optimale Anzeigeeinstellungen.

Geeignet für

• Anschluss von PCs oder Laptops an Monitore und Projektoren
• Verlängerung von VGA-Verbindungen zu Anzeigegeräten bis zu 15 m
• Einsatz mit VGA-Splittern oder -Verstärkern
• Installationen, die eine geringere Störanfälligkeit und eine sichere Steckerbefestigung erfordern

Wichtige Spezifikationen

• Länge: 15 m
• Stecker: HD15-Stecker – HD15-Stecker (VGA / D-Sub)
• Kabelaufbau: 3 Koaxialleitungen für RGB, 9 × AWG28-Drähte, alle Pins belegt (inkl. Pin 9 und 15)
• Abschirmung: doppelt geschirmt (Geflecht + Folie)
• Extras: zwei Ferritkerne, DDC-Unterstützung, Rändelschrauben
• Farbe: Schwarz

Verwendung

Verbinden Sie einen HD15-Stecker mit dem VGA-Ausgang des Computers oder der Grafikkarte und den anderen HD15-Stecker mit dem VGA-Eingang des Monitors, Projektors oder Verstärkers. Ziehen Sie die Rändelschrauben an beiden Steckern fest, um eine sichere mechanische Verbindung zu gewährleisten. Bei Verwendung des Kabels mit Splittern oder Verstärkern befolgen Sie die Anweisungen des Geräteherstellers zur korrekten Ein-/Ausgangskonfiguration. Lassen Sie ausreichend Spiel im Kabel, um Zugbelastungen an den Steckern bei Bewegung oder Installation zu vermeiden.

Empfehlungen

Für eine optimale Signalqualität vermeiden Sie es, das Kabel entlang von Starkstromkabeln oder Quellen starker elektromagnetischer Störungen zu verlegen. Lassen Sie die Ferritkerne an ihrem Platz und vermeiden Sie übermäßiges Biegen in der Nähe der Steckerenden. Verwenden Sie das Kabel innerhalb der angegebenen 15 m Länge, um die Bildstabilität zu gewährleisten; für längere Entfernungen ziehen Sie eine aktive Signallösung in Betracht.
