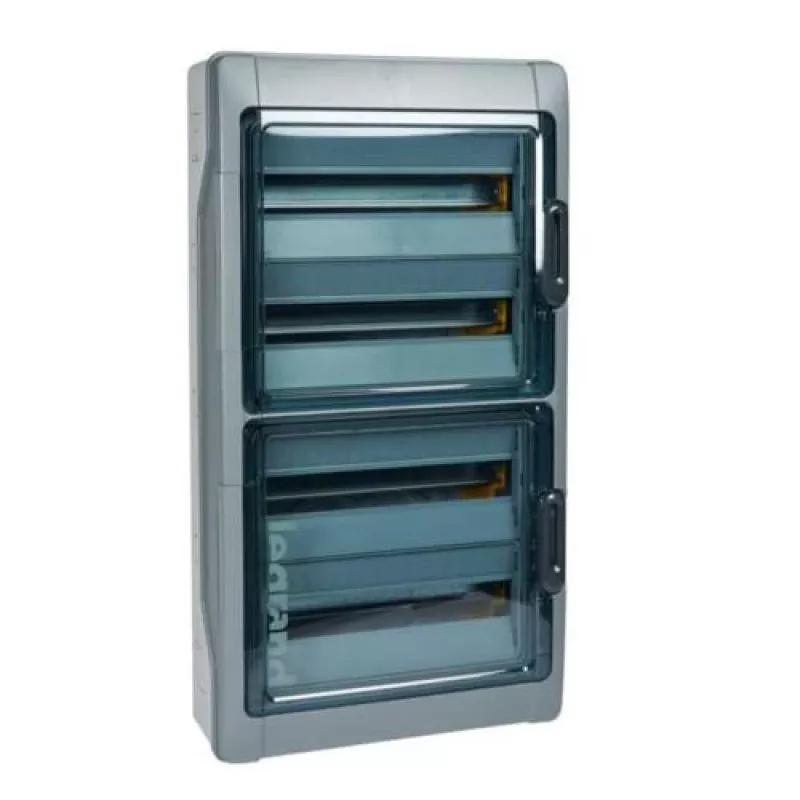

Verteilerschrank Legrand 601988 IP65 4-reihig 72 Module

Der Verteilerschrank Legrand 601988 ist ein 4-reihiger Schrank mit 72 Modulplätzen und Schutzart IP65, der zur Aufnahme modularer elektrischer Komponenten auf DIN-Schienen konzipiert ist. Der Schrank bietet eine abgedichtete Umgebung, die das Eindringen von Staub und Wasser begrenzt und die Installation sowohl im Innenbereich als auch an geschützten Außenstandorten ermöglicht. Er ist für die geordnete Unterbringung von Leitungsschutzschaltern, Fehlerstrom-Schutzeinrichtungen und anderen Steuer- und Verteilergeräten vorgesehen, wobei der Zugang für Verkabelung und Wartung erhalten bleibt.

Vorteile

Der Schrank vereint einen kompakten mehrreihigen Aufbau mit robustem Berührungsschutz und ermöglicht die ordentliche Platzierung von bis zu 72 Modulen bei gleichzeitiger Aufrechterhaltung eines staub- und wasserdichten Innenraums. Seine Konstruktion unterstützt eine sichere Montage und Kabeleinführungsführung, wodurch das Risiko feuchtigkeitsbedingter Störungen verringert wird. Das neutrale Design und der standardisierte Modulabstand erleichtern die nahtlose Integration mit gängigen DIN-Schienen-Geräten und vereinfachen zukünftige Änderungen oder Erweiterungen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Montieren Sie den Schrank mit geeigneten Befestigungsmitteln auf einer geeigneten ebenen Fläche und beachten Sie die örtlichen Elektrovorschriften hinsichtlich des Abstands zu Wärmequellen und der Zugangsfreiheit. Installieren Sie die DIN-Schienen und montieren Sie die modularen Geräte gemäß den Herstelleranweisungen, wobei Sie auf korrekte Ausrichtung und sichere Befestigung achten müssen. Führen Sie ankommende und abgehende Kabel durch die vorgesehenen Einführungspunkte und bringen Sie geeignete Kabelverschraubungen oder Dichtungen an, um die Schutzart IP65 zu erhalten. Schließen Sie die interne Verkabelung und die Anschlüsse der Schutzeinrichtungen ab, bevor Sie die Spannung wieder zuschalten, und führen Sie Funktionstests durch, um die Stromkreise zu überprüfen.

Empfehlungen

Verwenden Sie diesen IP65-Schrank dort, wo Schutz vor Staub und gelegentlicher Wasserexposition erforderlich ist; setzen Sie ihn nicht direkt starken Wasserstrahlen aus und tauchen Sie ihn nicht ein. Wählen Sie Kabelverschraubungen und Dichtungen, die für IP65 oder höher ausgelegt sind, und halten Sie die Belüftungs- und Temperaturgrenzen der installierten Komponenten gemäß deren Spezifikationen ein. Überprüfen Sie regelmäßig Dichtungen und Befestigungen, um die Integrität des Schranks zu erhalten.
