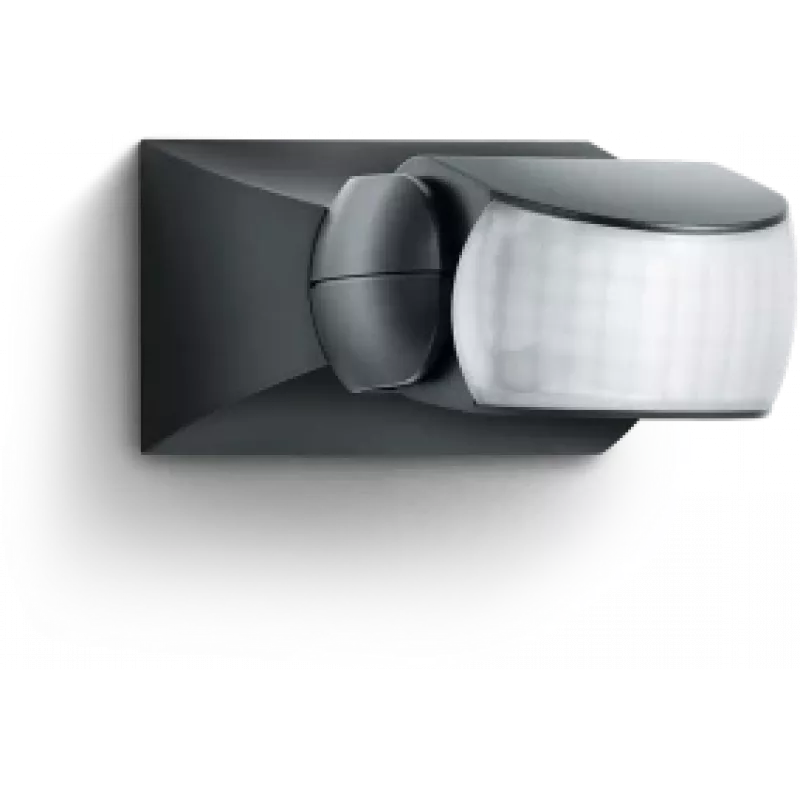

Verdrahteter Sensor Steinel IS 1

Der verdrahtete Sensor Steinel IS 1 ermöglicht die automatische Lichtsteuerung mittels Infrarot-Bewegungserkennung. Das Gerät ist für den Innen- und Außenbereich konzipiert und verfügt über einen Erfassungswinkel von 120°, eine Reichweite von bis zu 10 m und die Schutzart IP54. Dank kompakter Abmessungen und übersichtlich angeordneter Anschlussklemmen gestaltet sich die Wand- oder Deckenmontage und Verkabelung einfach. Die Zeit- und Dämmerungsschwellen lassen sich über einen gut zugänglichen Drehregler einstellen, und die Sensorlinse kann gedreht und geneigt werden, um die Erfassungszone anzupassen; mitgelieferte Abdeckblenden ermöglichen eine weitere Begrenzung des Erfassungsbereichs.

Vorteile

Der IS 1 bietet eine zuverlässige, bewegungsgesteuerte Schaltung mit energiesparender automatischer EIN-/AUS-Steuerung und einstellbarer Empfindlichkeit. Sein kompaktes, unauffälliges Gehäuse und die vielseitigen Montageoptionen passen sich unterschiedlichen Raumsituationen an. Die Installation wird durch großzügige Anschlussräume und die Möglichkeit, die Zuleitung verdeckt oder auf Putz zu verlegen, vereinfacht. Das Gerät erfüllt die Anforderungen der Schutzart IP54 hinsichtlich Staub- und Spritzwasserschutz und arbeitet mit handelsüblicher Netzspannung von 230–240 V AC.

Geeignet für

• Außenbeleuchtung für Eingangs- und Verandabereiche
• Innenflure, Treppenhäuser und Wirtschaftsräume
• Sicherheits- und Komfortbeleuchtung rund um Gebäude

Wichtige technische Daten

• Typ: Verdrahteter Infrarot-Bewegungsmelder (Steinel IS 1, MPN IS1-S)
• Erfassungswinkel: 120° (Linse um 30° drehbar und um 180° neigbar)
• Reichweite: bis zu 10 m
• Spannungsversorgung: 230–240 V AC, 50 Hz
• Schutzart: IP54 (Staub- und Spritzwasserschutz)
• Abmessungen: 80 × 120 × 50 mm (B × T × H)
• Anschlüsse: übersichtlich angeordnete Anschlussräume für einfache Verkabelung
• EAN: 4007841600419

Verwendung

Montieren Sie den Sensor an einer Wand oder Decke an einer Stelle, die eine optimale Abdeckung des zu überwachenden Bereichs bietet. Richten Sie die Linsendrehung und -neigung so aus, dass die 120°-Erfassungszone optimal positioniert ist, und setzen Sie bei Bedarf die mitgelieferten Abdeckblenden ein, um den Erfassungsbereich zu verkleinern. Schließen Sie die Netz- und Lastleitungen gemäß den örtlichen Verdrahtungsvorschriften an die Anschlussräume an. Stellen Sie die gewünschte Nachlaufzeit und Dämmerungsschwelle mit dem Drehregler passend zum gewünschten Betriebsverhalten ein.

Empfehlungen

Der IS 1 arbeitet am effektivsten, wenn er in den empfohlenen Montagehöhen installiert und in die Hauptbewegungsrichtung ausgerichtet wird; vermeiden Sie die Montage gegenüber großen Wärmequellen oder reflektierenden Oberflächen, da diese die Erkennung beeinträchtigen können. Bei Außeninstallationen stellen Sie sicher, dass die Kabeleinführungen abgedichtet sind, um die Schutzart IP54 aufrechtzuerhalten.
