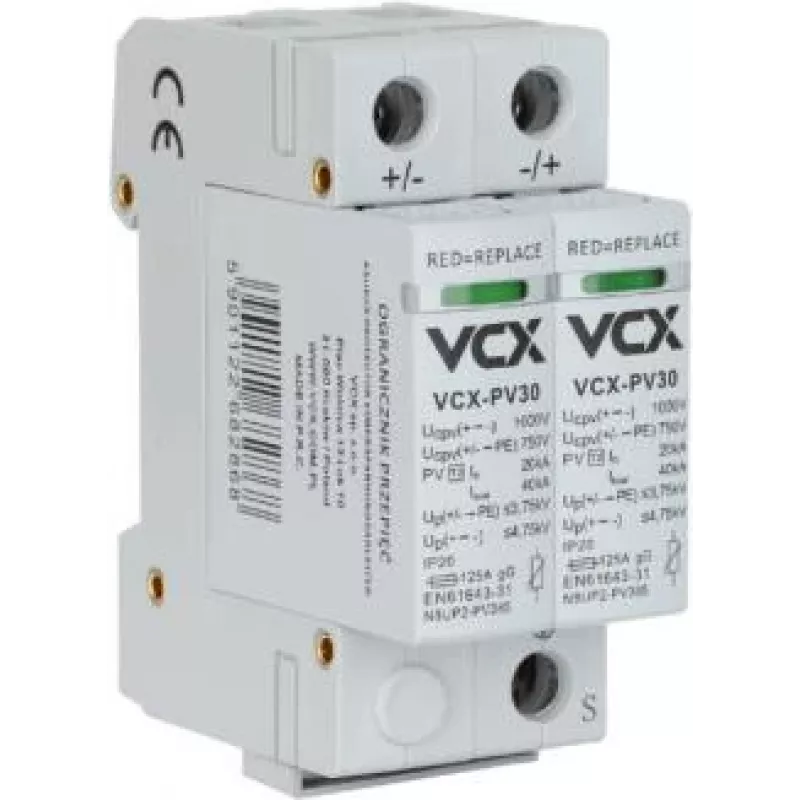

VCX DC C2P 1000V PV30 Überspannungsschutzgerät Typ 2 2P 1000V DC für Photovoltaikanlagen

Der VCX DC C2P 1000V PV30 ist ein Überspannungsschutzgerät (SPD) vom Typ 2 (T2), das speziell für Photovoltaikanlagen (PV) entwickelt wurde. Es bietet zuverlässigen Schutz vor transienten Überspannungen, die durch Blitzeinschläge oder Schaltvorgänge verursacht werden, und schützt Ihre Solaranlage und angeschlossene Geräte. Mit einer maximalen Dauerbetriebsspannung von 1000V DC und einem Nennableitstoßstrom von 20 kA gewährleistet dieses 2-polige SPD eine robuste Leistung und lange Lebensdauer.

Vorteile

Das hochwertige thermoplastische Gehäuse mit Flammschutzeigenschaften sorgt für Sicherheit und Langlebigkeit. Die visuelle Statusanzeige (grüne/rote Flagge) ermöglicht eine einfache Überwachung des Schutzstatus. Die kompakte Hutschienenmontage spart Platz im Schaltschrank. Entspricht den internationalen Normen IEC 61643-31 und EN 50539-11.

Geeignet für

• Photovoltaikanlagen mit DC-Spannung bis 1000V
• Solarmodul-Arrays und Wechselrichter
• Kommerzielle und private Solaranlagen
• Schutz der DC-Seite von PV-Anlagen

Wichtige Spezifikationen

• Produkttyp: Überspannungsschutzgerät (SPD)
• Anwendung: Photovoltaikanlagen (PV)
• DC-Systemspannung: 1000V DC
• SPD-Typ: Typ 2 (T2)
• Polzahl: 2P
• Maximale Dauerbetriebsspannung (Ucpv): 1000V DC
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstoßstrom (Imax): 40 kA (8/20 µs)
• Schutzpegel (Up): ≤ 3,2 kV
• Kurzschlussfestigkeit (Iscpv): 1000 A
• Ansprechzeit: < 25 ns
• Montageart: Hutschiene 35 mm
• Betriebstemperaturbereich: -40°C bis +80°C
• Schutzart: IP20
• Statusanzeige: Visuell (grüne/rote Flagge)
• Normenkonformität: IEC 61643-31, EN 50539-11
• Gehäusematerial: Thermoplast, flammhemmend
• Anschlussquerschnitt: 4-25 mm²

Empfehlungen

Für optimalen Schutz installieren Sie dieses SPD so nah wie möglich am PV-Wechselrichter oder Combiner-Box. Stellen Sie eine ordnungsgemäße Erdung sicher und befolgen Sie die örtlichen Elektrovorschriften. Eine regelmäßige Sichtprüfung der Statusanzeige wird empfohlen, um den Betriebszustand zu bestätigen.
