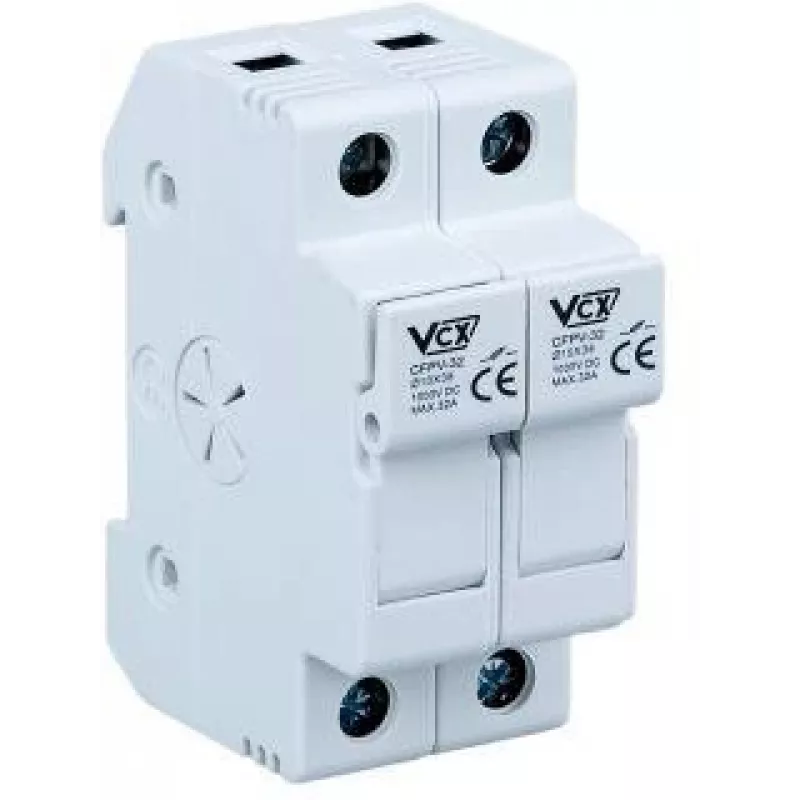

VCX CF PV32 2P 2-polige Sicherungsunterlage 32A 1000V DC für 10x38mm Sicherung, Hutschienenmontage, Schraubanschluss, Photovoltaik

Die VCX CF PV32 2P ist eine hochwertige 2-polige Sicherungsunterlage für Photovoltaik (PV)-Systeme. Sie nimmt 10x38mm Sicherungen auf und ist für 32A bei 1000V DC ausgelegt, was einen zuverlässigen Überstromschutz in Solaranlagen gewährleistet. Die Sicherungsunterlage hat ein kompaktes 2-Modul-Design (36mm) für die Hutschienenmontage mit Schraubanschlüssen, die Leiterquerschnitte von 1 bis 10 mm² aufnehmen. Hergestellt aus selbstverlöschendem Thermoplast, bietet sie IP20-Schutz und arbeitet bei Temperaturen von -25°C bis +70°C. Konform mit IEC 60269-6, bietet sie ein bemessenes Kurzschlussausschaltvermögen von 30 kA und eine Stoßspannungsfestigkeit von 6 kV.

Vorteile

Diese Sicherungsunterlage bietet robusten Schutz für PV-Arrays mit hoher DC-Spannungsfestigkeit und Ausschaltvermögen. Die kompakte 2-Modul-Breite spart Platz auf der Hutschiene, während die Schraubanschlüsse eine sichere und einfache Verdrahtung gewährleisten. Das selbstverlöschende Material erhöht die Sicherheit, und der weite Betriebstemperaturbereich macht sie für verschiedene Umgebungen geeignet.

Geeignet für

• Photovoltaik (PV)-Systeme, die DC-Sicherungsschutz benötigen
• Solar-Combiner-Boxen und Verteilerkästen
• Industrielle und gewerbliche Solaranlagen
• Hutschienenmontierte Sicherungshalter für 10x38mm Sicherungen

Wichtige Spezifikationen

• Polzahl: 2-polig
• Bemessungsstrom: 32 A
• Bemessungsspannung: 1000 V DC
• Sicherungsgröße: 10x38 mm
• Montageart: Hutschiene (35mm)
• Anschlussart: Schraubanschlüsse
• Leiterquerschnitt: 1 - 10 mm²
• Normenkonformität: IEC 60269-6
• Schutzart: IP20
• Betriebstemperaturbereich: -25°C bis +70°C
• Material: Thermoplast, selbstverlöschend
• Isolationsspannung: 1000 V DC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessenes Kurzschlussausschaltvermögen (Icn): 30 kA
• Anwendung: Photovoltaik (PV)-Systeme
• Modulbreite: 2 Module (36 mm)

Empfehlungen

Für optimale Leistung verwenden Sie 10x38mm PV-Sicherungen mit 1000V DC Nennspannung. Beachten Sie die empfohlenen Drehmomente für die Schraubanschlüsse gemäß Herstellerangaben. Diese Sicherungsunterlage ist ideal für neue Solarinstallationen oder die Nachrüstung bestehender Systeme.
