USB-Kabel DELOCK 63989 — Einzelpackung, Standard-Verbindungskabel

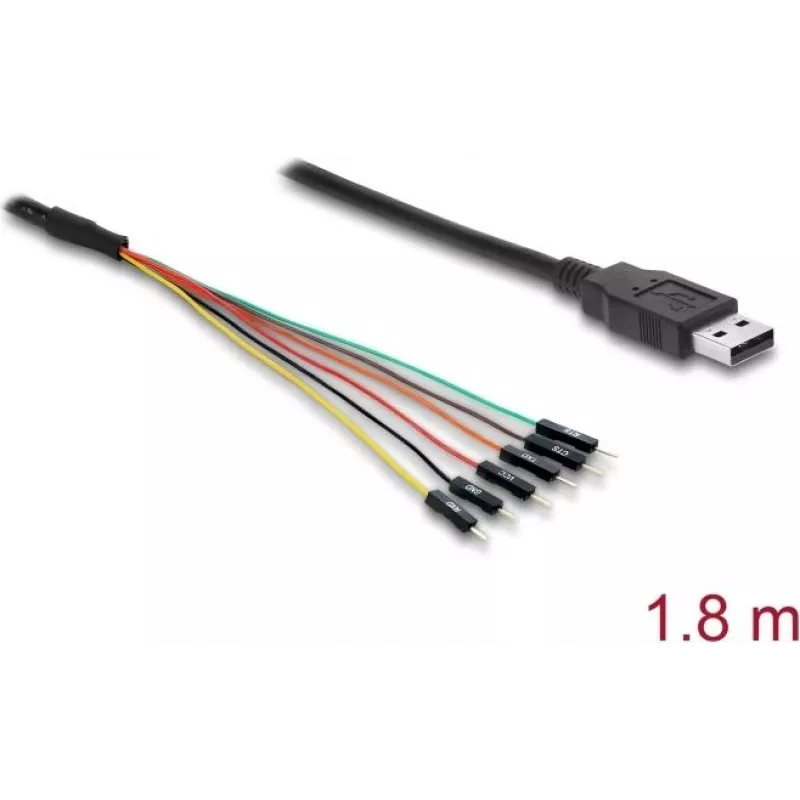

DELOCK 63989 — Einzelpackung, Standard-Verbindungskabel ist ein USB 2.0 Typ-A auf UART TTL-Konverter, der eine serielle 3,3-V-Logikpegelschnittstelle zum Anschluss eingebetteter Geräte an einen PC über USB bereitstellt. Der Adapter verfügt über einen 6-poligen Header mit TX-, RX-, CTS- und RTS-Signalen und enthält einen 3,3-V-Ausgang zur Stromversorgung von Zielplatinen oder Modulen. Er ist für serielle Kommunikationsaufgaben wie Firmware-Programmierung, Debugging und Datenaustausch mit Mikrocontrollern, Routern und anderen TTL-Pegel-Geräten vorgesehen.

Vorteile

Der DELOCK 63989 Konverter unterstützt USB 2.0-Konnektivität und liefert eine stabile 3,3-V-Logikschnittstelle, wodurch der Bedarf an zusätzlichen Pegelwandler-Komponenten reduziert wird. Sein kompakter 6-poliger Header integriert Hardware-Flusssteuerungsleitungen (CTS, RTS) neben TX und RX und ermöglicht zuverlässige serielle Übertragungen und unterstützt Geräte, die RTS/CTS-Handshaking benötigen. Der integrierte 3,3-V-Stromausgang vereinfacht die Stromversorgung kleiner Zielschaltungen während der Entwicklung und Prüfung.

Geeignet für

• Firmware-Programmierung und Bootloader-Zugriff auf Mikrocontrollern
• Serieller Konsolenzugriff auf Router, Switches und eingebettete Linux-Geräte
• Debugging und Protokollierung serieller Daten von Sensoren und Modulen
• Entwicklung und Prototyping von IoT- und eingebetteten Systemen, die 3,3 V UART benötigen

Technische Daten

• Schnittstelle: USB 2.0 Typ-A auf UART TTL
• Logikspannung: 3,3 V
• Header: 6-polig mit TX, RX, CTS, RTS und 3,3 V Ausgang
• Signale: asynchrone serielle TX/RX mit Hardware-Flusssteuerungsleitungen
• Stromausgang: 3,3 V Versorgung für Zielgeräte
• Anwendung: serielle Kommunikation, Programmierung und Debugging

Verwendung

Verbinden Sie den Konverter über einen USB 2.0 Typ-A-Anschluss mit einem Host-PC. Verdrahten Sie die TX- und RX-Pins mit den entsprechenden RX- und TX-Pins am Zielgerät und schließen Sie CTS/RTS an, wenn Hardware-Flusssteuerung erforderlich ist. Wenn das Zielgerät über den Konverter mit Strom versorgt werden muss, verbinden Sie dessen Stromschiene mit dem 3,3-V-Ausgang, wobei die Strombegrenzungen des Konverters zu beachten sind. Installieren Sie alle erforderlichen USB-Seriell-Treiber auf dem Host-System, damit das Gerät als virtueller COM-Port erkannt wird, und öffnen Sie dann ein Terminal oder Programmierwerkzeug, das für die Baudrate und die seriellen Einstellungen des Ziels konfiguriert ist.

Empfehlungen

Überprüfen Sie vor dem Anschluss, ob das Zielgerät mit 3,3-V-Logik arbeitet, um Schäden zu vermeiden. Verwenden Sie eine gemeinsame Masse zwischen Konverter und Ziel. Sichern Sie die Verkabelung, um versehentliche Kurzschlüsse während Firmware-Updates oder lötfreier Tests zu verhindern. Konsultieren Sie die Treiberdokumentation des Betriebssystems für die korrekte Einrichtung des virtuellen COM-Ports und empfohlene Baudraten.
