USB-Kabel DELOCK 63986 — Einzelpackung, Standard-USB-Verbindung

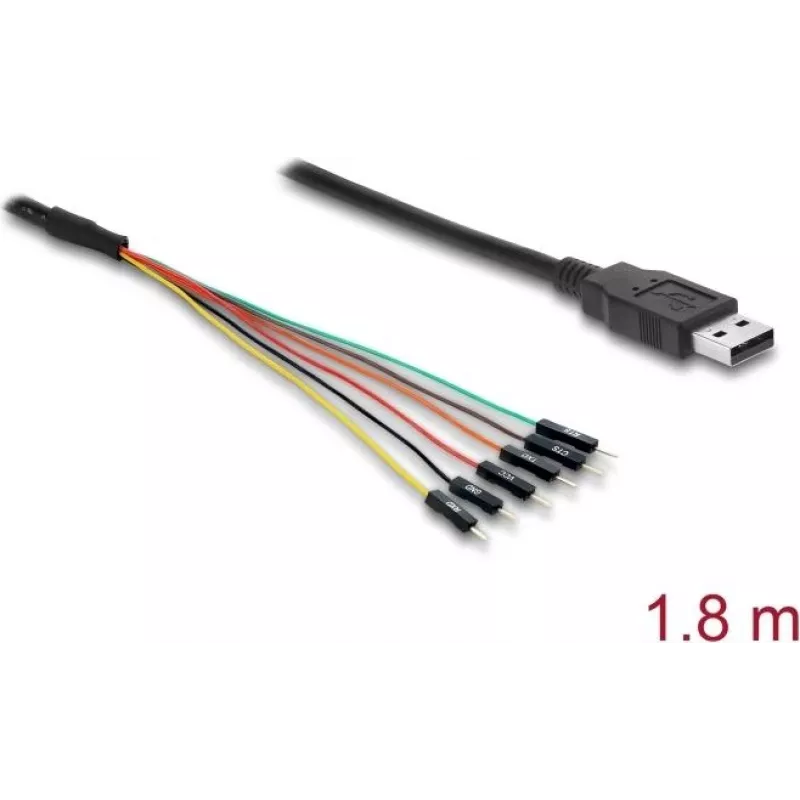

DELOCK 63986 ist ein USB-Kabel als Einzelpackung, das als USB 2.0 Typ-A auf UART TTL Konverter mit einem integrierten 1,8 m Kabel fungiert. Es wandelt einen Standard-USB-Host-Port in eine 6-polige serielle Schnittstelle mit TTL-Pegeln um, die TX, RX, CTS, RTS und einen dedizierten 5 V Ausgang bereitstellt. Das Kabel unterstützt Datenübertragung über USB 2.0 und kann kompatible TTL-Geräte innerhalb der verfügbaren Stromgrenzen des USB-Hosts mit Strom versorgen, wodurch es sich für Laborarbeiten, die Entwicklung und den Einbau in Gehäuse eignet.

Vorteile

Der integrierte Konverter macht einen separaten seriellen Adapter überflüssig und kann viele Zielgeräte bei entsprechendem Strombedarf direkt über den USB 5 V Ausgang mit Strom versorgen. Hardware-Flusssteuerungsleitungen (CTS und RTS) werden für zuverlässige serielle Kommunikation in Anwendungen mit Handshaking-Bedarf bereitgestellt. Die 1,8 m Kabellänge bietet zusätzlichen Spielraum für komfortables Arbeiten an Entwicklungsplatinen oder die Positionierung von Geräten in Gehäusen ohne zusätzliche Verlängerungen.

Geeignet für

• Firmware-Flashing und Bootloader-Zugriff auf Mikrocontroller und Entwicklungsplatinen
• Seriellen Konsolenzugriff zur Fehlerbehebung bei Routern, Einplatinencomputern und eingebetteten Systemen
• Datenaustausch mit Sensoren, Modems und industriellen Steuerungen unter Verwendung von TTL UART-Pegeln
• Prototyping und Programmierung von Mikrocontroller-basierten Projekten

Wichtige Spezifikationen

• Schnittstelle: USB 2.0 Typ-A (Host) auf UART TTL
• Anschluss: 6-poliger Header mit TX, RX, CTS, RTS und 5 V Ausgang
• Signalpegel: TTL (5 V Ausgang verfügbar)
• Kabellänge: 1,8 m integriertes Kabel
• Stromversorgung: 5 V Ausgang vom USB-Host (abhängig von den Stromgrenzen des Hosts)

Verwendung

Stecken Sie den Typ-A-Stecker in einen USB-Host-Port eines Computers oder eines anderen USB-Host-Geräts. Verbinden Sie den 6-poligen Header mit den UART-Pins des Zielgeräts und achten Sie darauf, TX mit RX und RX mit TX zu verbinden; verbinden Sie CTS und RTS, wenn Hardware-Flusssteuerung erforderlich ist. Wenn das Zielgerät über USB mit Strom versorgt werden kann, verwenden Sie den 5 V Ausgang innerhalb der Strombelastbarkeit des Hosts. Installieren Sie bei Bedarf die erforderlichen Treiber auf dem Host, falls der Konverter nicht automatisch erkannt wird, und öffnen Sie dann ein serielles Terminal oder Programmiertool, das mit der korrekten Baudrate und den seriellen Parametern konfiguriert ist.

Empfehlungen

Überprüfen Sie vor dem Anschluss die Spannungspegel und die Pinbelegung, um Schäden zu vermeiden. Entnehmen Sie dem USB 5 V Ausgang nicht mehr Strom als der Host-Port zulässt. Beachten Sie die ordnungsgemäße Erdung und Vorsichtsmaßnahmen gegen elektrostatische Entladung beim Umgang mit empfindlicher Elektronik.
