USB-Kabel DELOCK 63983 — Einzelpackung, Standard-USB-Verbindung

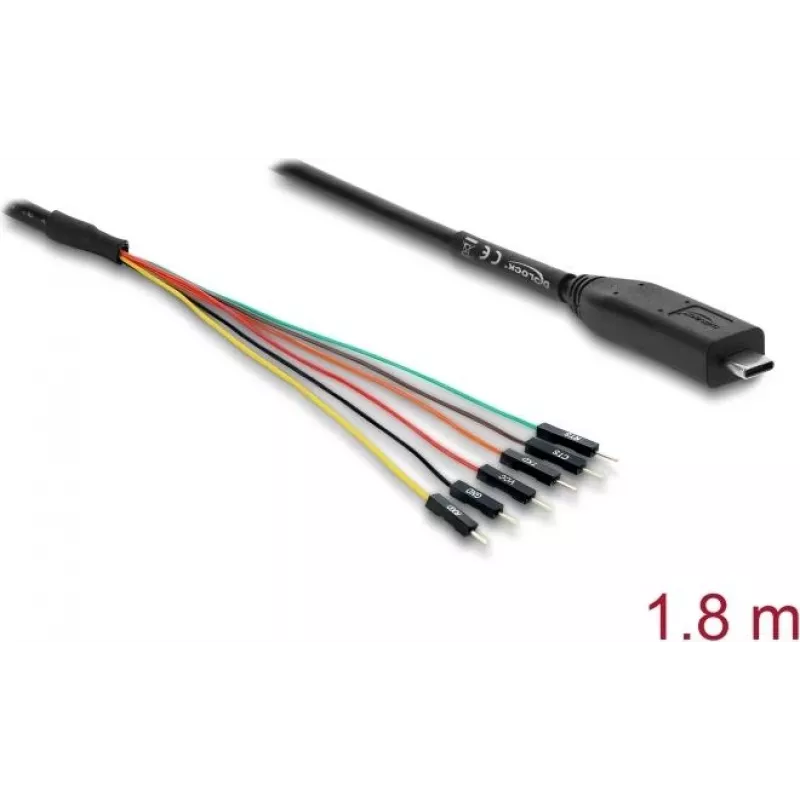

DELOCK 63983 ist ein als Einzelstück geliefertes USB-Kabel, das eine Standard-USB-Verbindung für Datenübertragung und Laden zwischen kompatiblen Geräten bereitstellt. Bei dieser speziellen Variante handelt es sich um einen USB-2.0-Typ-C-zu-UART-TTL-Adapter (5 V) mit integriertem 6-poligen Header, der TX-, RX-, CTS-, RTS-, VCC- (5 V) und GND-Signale führt. Mit einer Kabellänge von 1,8 m ist er für den Einsatz am Arbeitsplatz, in der Entwicklung und im Feld vorgesehen, wo ein USB-Host direkt mit seriellen Geräten auf TTL-Ebene kommunizieren und bei Bedarf 5 V an das Zielboard liefern muss.

Vorteile

Der Adapter kombiniert USB-2.0-Typ-C-Konnektivität mit seriellen Standard-5-V-TTL-Pegeln und ermöglicht so die direkte serielle Kommunikation ohne separaten Spannungswandler. Der freiliegende 6-polige Header enthält Hardware-Flusssteuerleitungen (CTS und RTS) und einen dedizierten 5-V-Ausgang zur Stromversorgung kompatibler Zielgeräte. Die Länge von 1,8 m bietet Flexibilität bei der Geräteplatzierung und reduziert mechanische Belastungen in der Nähe des Host-Anschlusses beim Testen oder in der Entwicklung.

Geeignet für

• Zugriff auf serielle Konsolen von Routern, Einplatinencomputern und eingebetteten Systemen
• Mikrocontroller-Entwicklung und -Debugging unter Verwendung von UART auf TTL-Ebene
• Firmware-Flashing und Bootloader-Interaktion, die eine serielle Verbindung erfordern
• Hardware-Tests und Diagnosen, bei denen CTS/RTS-Flusssteuerung verwendet wird
• Prototyping-Szenarien, bei denen eine 5-V-Versorgung vom Adapter praktisch ist

Wichtige Spezifikationen

• Schnittstelle: USB 2.0 Typ-C zu UART TTL
• UART-Signalleitungen: TX, RX, CTS, RTS, VCC (5 V), GND
• Signalspannungspegel: 5 V TTL für Daten und VCC-Ausgang
• Kabellänge: 1,8 m
• Anschluss: 6-poliger Header für direkten Pin-Zugriff

Verwendung

Verbinden Sie den Typ-C-Stecker mit einem USB-Host-Anschluss an einem PC oder kompatiblen Gerät, das USB 2.0 unterstützt. Befestigen Sie den 6-poligen Header am Zielgerät und achten Sie auf die korrekte Ausrichtung, sodass TX der einen Seite mit RX der anderen Seite verbunden ist und GND gemeinsam genutzt wird. Falls die Stromversorgung über den Adapter benötigt wird, verbinden Sie den VCC-Pin (5 V) erst dann mit dem Zielgerät, nachdem Sie überprüft haben, dass das Zielgerät eine 5-V-Versorgung akzeptiert. Starten Sie auf dem Host ein Terminal-Emulationsprogramm oder ein serielles Kommunikationsprogramm, öffnen Sie den entsprechenden COM-/seriellen Anschluss und stellen Sie die erforderliche Baudrate und die seriellen Parameter ein. Aktivieren Sie die Hardware-Flusssteuerung in der Software, wenn Sie CTS/RTS-Leitungen für zuverlässige Übertragungen verwenden.

Empfehlungen

Überprüfen Sie vor dem Anschließen die zulässigen Logik- und Versorgungsspannungen des Zielgeräts. Wenn das Gerät 3,3-V-Logik benötigt, verwenden Sie einen Pegelwandler oder einen geeigneten Adapter. Halten Sie das Kabel frei von scharfen Biegungen und vermeiden Sie den Kontakt der Anschlüsse mit Feuchtigkeit. Wenn Sie die Flusssteuerung verwenden, konfigurieren Sie das Terminal entsprechend dem RTS/CTS-Verhalten des Zielgeräts, um Kommunikationsprobleme zu vermeiden.
