USB-Kabel DELOCK 63983 — Einzelpack-Verbindungskabel für USB-Geräte

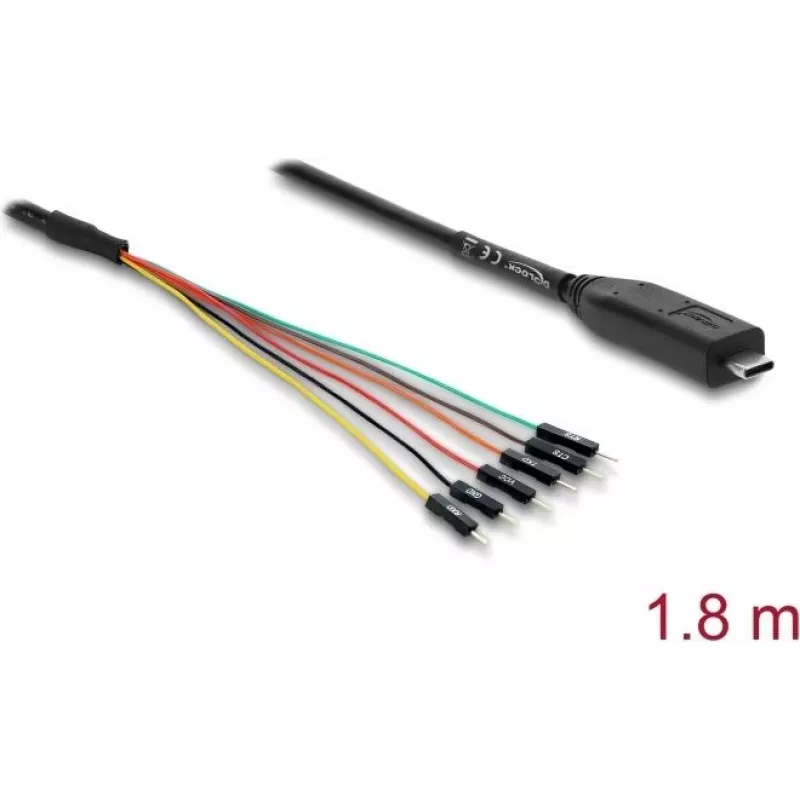

DELOCK 63983 ist ein als Einzelpack erhältliches USB-Kabel zum Anschluss USB-kompatibler Geräte für Datenübertragung und/oder Stromversorgung. Die Produktfamilie umfasst auch eine kompakte USB-2.0-Typ-C-auf-UART-TTL-Konverter-Variante mit einem 6-poligen Header mit TX-, RX-, CTS- und RTS-Leitungen sowie einem separaten 5-V-Ausgang, der eine direkte serielle Kommunikation zwischen einem Host-Computer und eingebetteten Geräten mit 3,3-V-Logik ermöglicht.

Vorteile

Der Adapter unterstützt USB 2.0 über einen Typ-C-Stecker und stellt standardmäßige UART-Steuersignale für Hardware-Flusskontrolle zur Verfügung, was einen zuverlässigen seriellen Datenaustausch gewährleistet. Ein dedizierter 5-V-Stromausgang ermöglicht die direkte Versorgung von Zielplatten oder Sensoren durch den Konverter, während die TX/RX-Signale mit 3,3 V TTL arbeiten, um gängige Spannungsbereiche von Mikrocontrollern abzudecken. Der kompakte Formfaktor und ein aufgelöteter 6-poliger Header vereinfachen den Anschluss und die Integration in Entwicklungsumgebungen und Testaufbauten.

Geeignet für

• Firmware-Upload und serielle Bootloader-Kommunikation mit Mikrocontrollern
• Debugging und seriellen Konsolenzugriff für Einplatinencomputer und eingebettete Systeme
• Anschluss von Sensoren und Modulen, die 3,3-V-UART nutzen
• Prototyping und Hardwareentwicklung, bei denen eine USB-zu-Seriell-Umwandlung erforderlich ist

Wichtige Spezifikationen

• Schnittstelle: USB Typ-C (USB 2.0)
• Logikpegel: 3,3 V TTL für TX/RX
• Header: 6-polig mit TX, RX, CTS, RTS und Stromleitungen
• Ausgangsspannung: 5-V-Stromausgang für externe Geräte
• Unterstützte Signale: TX, RX, CTS, RTS (hardware-flusskontrollfähig)
• Formfaktor: kompakte Platine mit aufgelötetem Header für direkten Anschluss

Anwendung

Verbinden Sie den Konverter über ein USB-Typ-C-Kabel mit einem Host-Computer und verdrahten Sie dann das Zielgerät mit dem 6-poligen Header, wobei TX mit RX und RX mit TX verbunden wird, und schließen Sie Masse an. Wenn Hardware-Flusskontrolle erforderlich ist, verbinden Sie CTS und RTS entsprechend. Verwenden Sie den 5-V-Ausgang zur Stromversorgung externer Module, sofern deren Spannungs- und Stromanforderungen kompatibel sind. Installieren Sie die erforderlichen Treiber auf dem Host-Computer, damit der Konverter als serielle COM-Schnittstelle erkannt wird, und öffnen Sie dann ein Terminal oder ein Programmierwerkzeug mit den richtigen Baudraten- und Kommunikationseinstellungen für Ihr Gerät.

Empfehlungen

Überprüfen Sie die Spannungstoleranz des Zielgeräts, bevor Sie den 5-V-Ausgang anwenden, und stellen Sie eine gemeinsame Masse für zuverlässige Kommunikation sicher. Wenn das Zielgerät einen anderen Logikpegel verwendet, setzen Sie einen geeigneten Pegelumsetzer ein, um Beschädigungen zu vermeiden. Für stabile Datenübertragung prüfen Sie die korrekte TX/RX-Verdrahtung und aktivieren Sie die Hardware-Flusskontrolle in Ihrem Terminal oder Firmware-Tool, wenn CTS/RTS verwendet werden.
