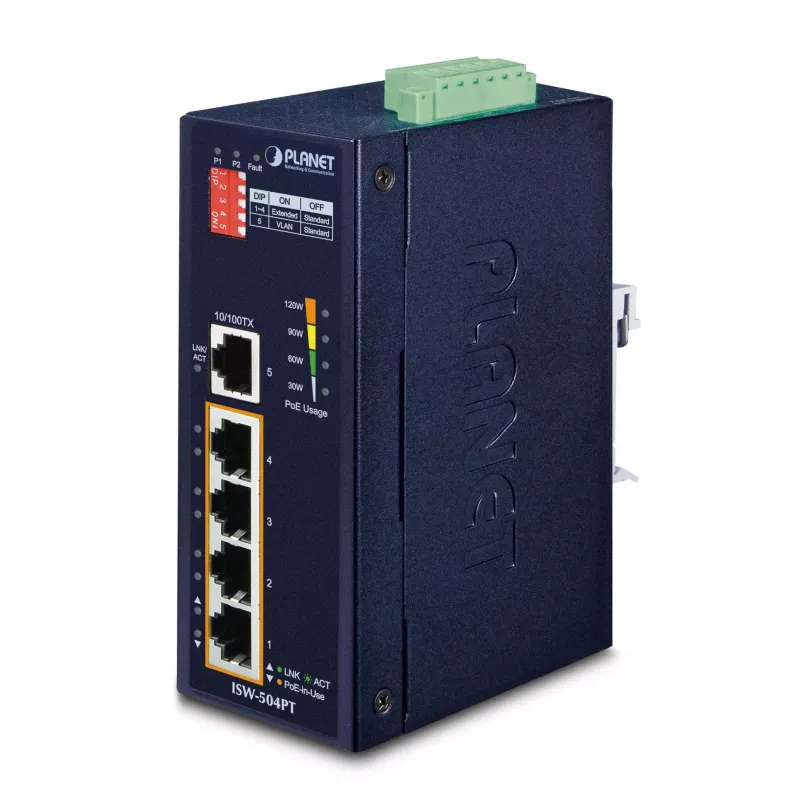

Unmanaged Switch PLANET ISW-504PT

Der PLANET Unmanaged Switch ISW-504PT ist ein DIN-Schienen-/wandmontierbarer Fast-Ethernet-PoE+-Switch für industrielle und raue Umgebungen. Er bietet 4 10/100BASE-TX-PoE+-Ports plus einen zusätzlichen 10/100-Uplink-Port, ein PoE-Gesamtbudget von bis zu 120 W, doppelt redundante 12–48-V-DC-Eingänge mit Verpolungsschutz und ein IP40-Metallgehäuse für den Betrieb von -40 bis 75 °C. Der Switch ist unmanaged, unterstützt die Standards IEEE 802.3af/at und IEEE 802.3u/802.3x und bietet ein kompaktes, lüfterloses Design für einen ruhigen, zuverlässigen Betrieb an rauen Einsatzorten.

Vorteile

Der ISW-504PT vereint volle PoE+-Stromversorgung und industrietaugliche Hardware in einem kostengünstigen Plug-and-Play-Paket. Sein weiter Eingangsspannungsbereich mit integrierter 12–48-V-DC-auf-54-V-Aufwärtswandlung und doppelt redundanten Stromeingängen vereinfacht die Installation in Transport- und Industrieanwendungen, ohne dass spezielle Netzteile erforderlich sind. Das robuste lüfterlose IP40-Metallgehäuse mit Kühldesign und der erweiterte Betriebstemperaturbereich erhöhen die Zuverlässigkeit an elektrisch gestörten oder temperaturextremen Orten. Eingebauter ESD- und Überspannungsschutz verbessert zusätzlich die Netzwerkstabilität und schützt angeschlossene Geräte.

Geeignet für

• Versorgung und Anschluss von IP-Kameras in Außenschränken oder straßenseitigen Gehäusen
• PoE-Versorgung von WLAN-Access-Points an Industrie- oder Transportstandorten
• Kleine PoE-Netzwerke in Fabriken, Lagerhallen oder Maschinenräumen
• VoIP-Telefoninstallationen, wo lokale Steckdosen unpraktisch sind

Technische Daten

• Ports: 4 x 10/100BASE-TX-PoE+-Ports + 1 x 10/100-Uplink-RJ-45
• PoE-Standard: IEEE 802.3af/at (PoE+)
• PoE-Gesamtbudget: bis zu 120 W
• Switching-Kapazität: 1 Gbit/s; MAC-Tabelle: 1024 Einträge
• Stromeingang: doppelt redundant 12–48 V DC (verpolungssicher); interne Aufwärtswandlung auf 54 V
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP40-Metall, lüfterlos
• ESD-/Überspannungsschutz: Ethernet ±5 kV Kontakt-/Luftentladung, ±5 kV Stoßspannungsfestigkeit
• Formfaktor: DIN-Schienen-/Wandmontage; unmanaged Switch

Gebrauchsanweisung

Montieren Sie den ISW-504PT auf einer DIN-Schiene oder Wandfläche in einem geeigneten Gehäuse oder Schrank. Schließen Sie eine 12–48-V-DC-Stromquelle an die doppelten Stromeingänge an (befolgen Sie die Verdrahtungshinweise im Installationshandbuch; die Polarität ist umkehrbar) und überprüfen Sie die Betriebsanzeige. Verbinden Sie Netzwerkgeräte wie IP-Kameras, WLAN-APs oder VoIP-Telefone über Standard-Cat5e/Cat6-Kabel mit den PoE-Ports; verwenden Sie den Uplink-Port für die Verbindung zum Kernnetzwerk oder NVR. Wählen Sie den erforderlichen DIP-Schaltermodus (Standard, VLAN oder Extend), um Ihre Einsatzanforderungen zu erfüllen, und stellen Sie sicher, dass die Geräte innerhalb der PoE-Budgetgrenzen mit Strom versorgt werden.

Empfehlungen

Verwenden Sie geschirmte oder ungeschirmte Ethernet-Kabel der Kategorie 5e oder besser und planen Sie die PoE-Stromverteilung so, dass die kumulierte Stromaufnahme der angeschlossenen Geräte das Gesamtbudget von 120 W nicht übersteigt. Stellen Sie den Switch bei Installationen an exponierten oder störungsintensiven Standorten in einen geerdeten Metallschrank und sorgen Sie dafür, dass die Stromquellen innerhalb des spezifizierten 12–48-V-DC-Bereichs liegen. Wenn Sie den Extend-Modus zur Vergrößerung der Verbindungsentfernung verwenden, bestätigen Sie, dass die angeschlossenen Geräte die reduzierte Geschwindigkeit oder die spezifischen Modusanforderungen unterstützen.
