Unmanaged Switch Extralink Atlas 8x RJ45 1000Mbps PoE 120W

Extralink Atlas ist ein für den Außenbereich konzipierter Gigabit-PoE-Switch, der stabile Netzwerkanbindung in Außenumgebungen gewährleistet. Er verfügt über acht 10/100/1000 Mbit/s Downlink-Ports mit PoE und zwei 1000 Mbit/s SFP Uplink-Ports und liefert zuverlässige Leistung für Überwachung, Fernüberwachung und die Erweiterung der Netzabdeckung in Bereichen wie Gebäuden, Straßen, Wäldern und Parks.

Vorteile

Der Switch unterstützt bis zu 30 W pro PoE-Port und ein Gesamt-PoE-Budget von bis zu 120 W, sodass PoE-betriebene Kameras und Access Points angeschlossen werden können. Er bietet VLAN-Portisolierung (Ports 1–8) für kontrollierte Kommunikation mit den Uplink-Ports und eine PoE-Auto-Check-Funktion, die angeschlossene Geräte prüft und nicht reagierende Einheiten neu startet. Zuverlässige Schutzfunktionen umfassen 6 kV Überspannungsschutz, 6 kV Kontakt- und 8 kV Luft-ESD-Schutz sowie ein IP55-zertifiziertes, korrosionsbeständiges Gehäuse für den langfristigen Außeneinsatz.

Technische Hauptmerkmale

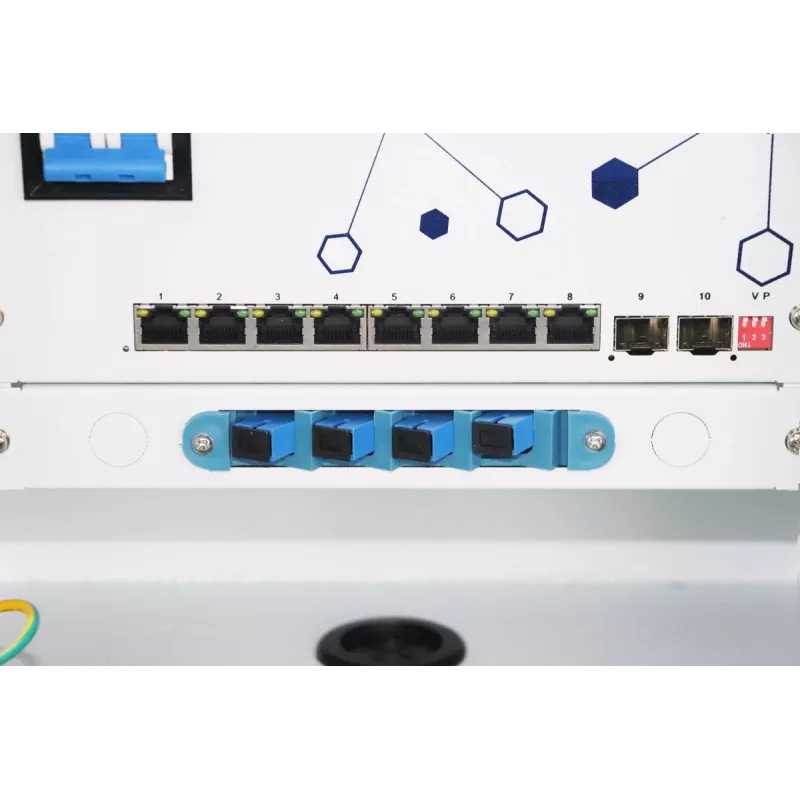

• Ports: 8 × 10/100/1000 Mbit/s RJ-45 (PoE-Downlink), 2 × 1000 Mbit/s SFP (Uplink)
• PoE-Leistung: bis zu 30 W pro Port, Gesamt-PoE-Budget bis zu 120 W
• VLAN: Portisolierung für Ports 1–8
• PoE Auto-Check: automatische Geräteprüfung und Neustart für nicht reagierende PoE-Geräte
• Überspannungsschutz: 6 kV
• ESD-Schutz: 6 kV (Kontakt), 8 kV (Luft)
• Schutzart: IP55 (wassergeschützt)

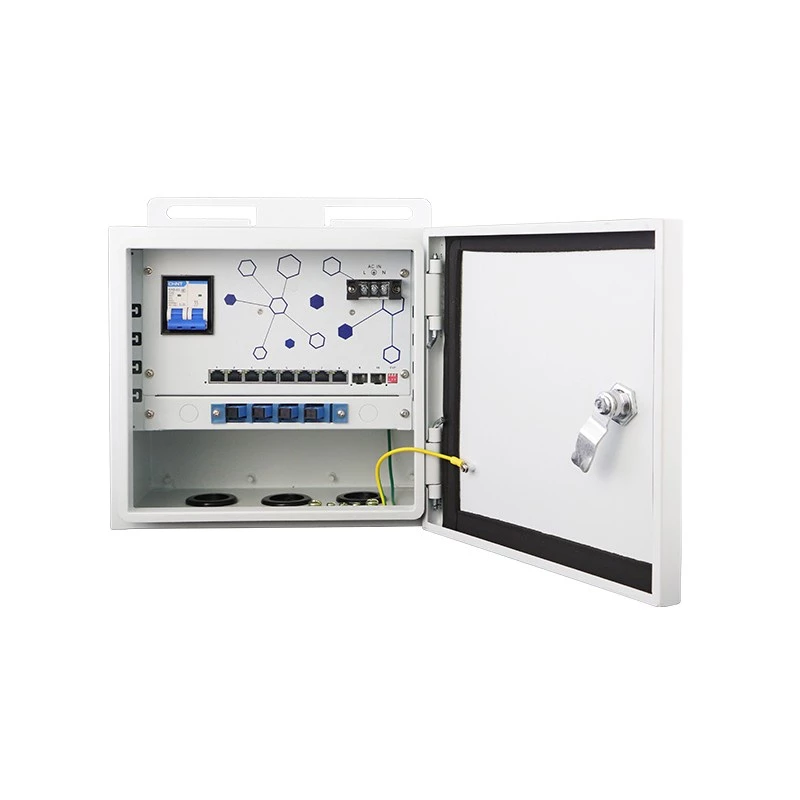

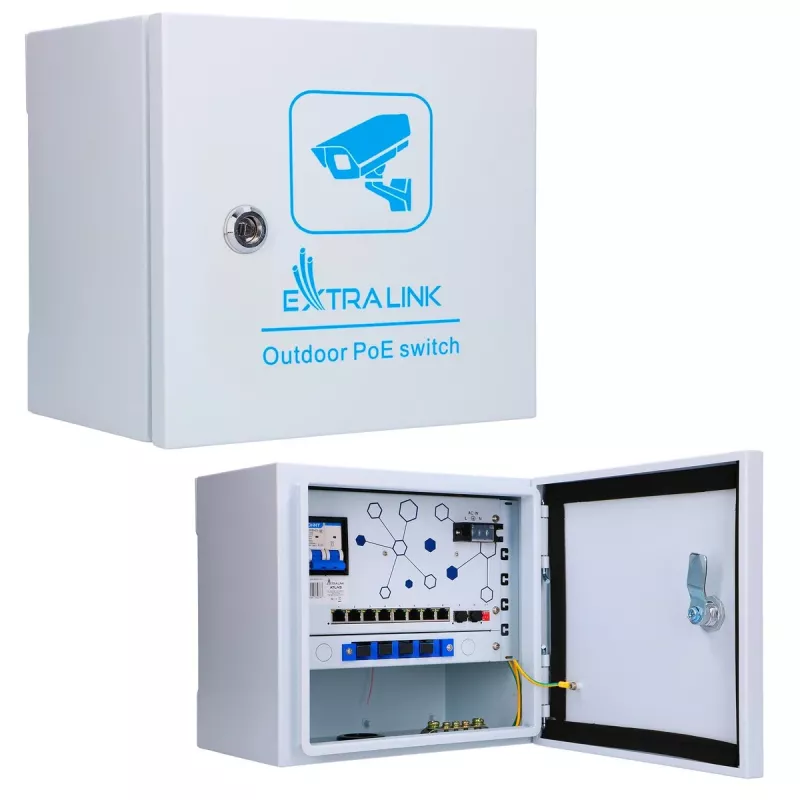

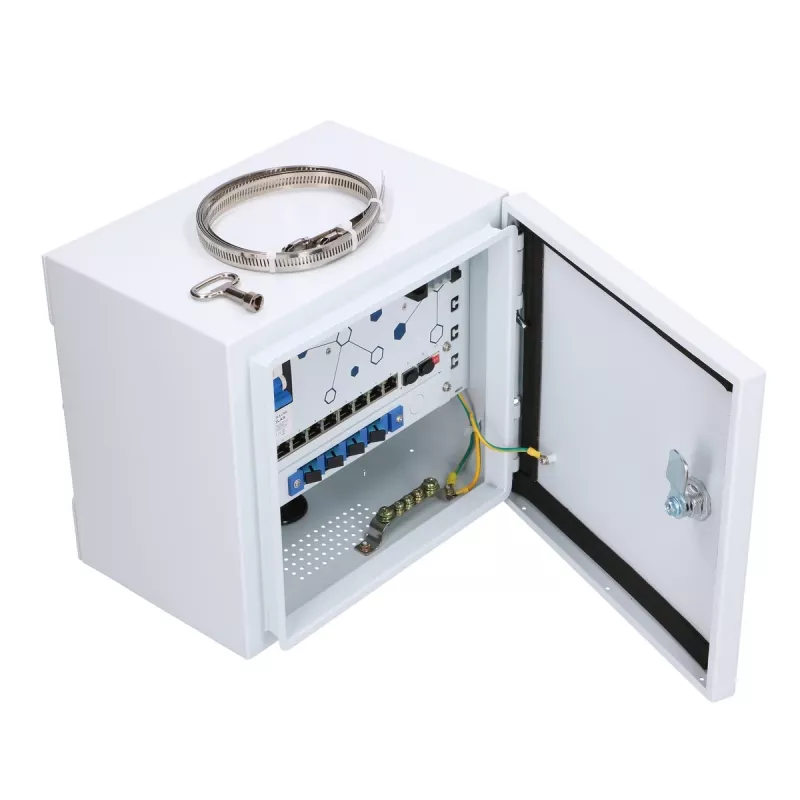

• Korrosionsbeständiges Gehäuse für den Außeneinsatz
• Switching: unmanaged L2-Switch, Switch-Kapazität 20 Gbit/s
• MAC-Adresstabelle: 16.384 Einträge
• Unterstützte Kabel: Cat5e, Cat6
• Quality of Service (QoS)-Unterstützung
• Stromversorgung: Netzteil enthalten, Power over Ethernet (PoE) unterstützt

Inbetriebnahme

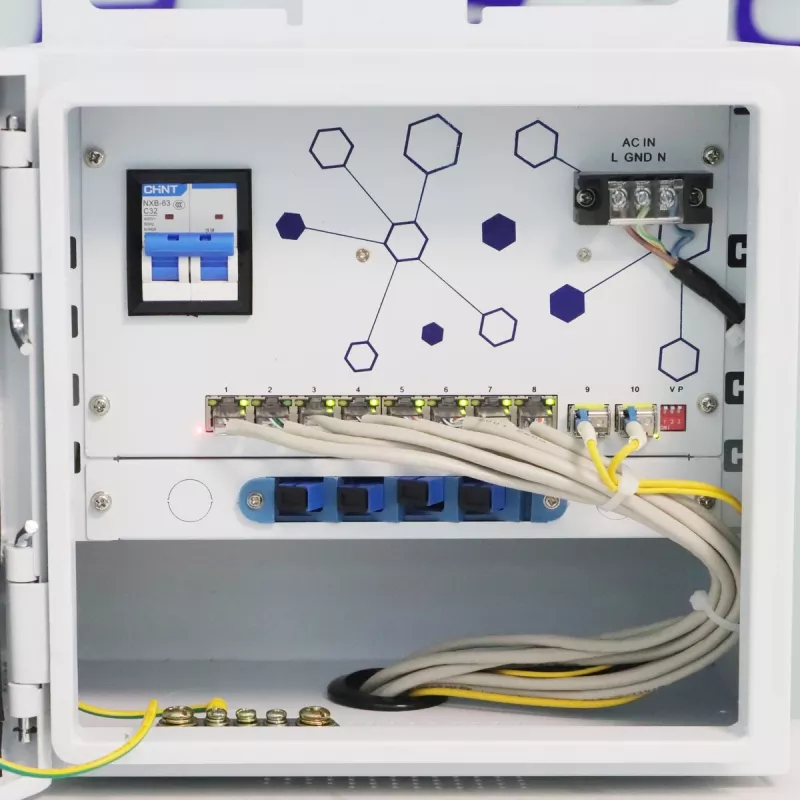

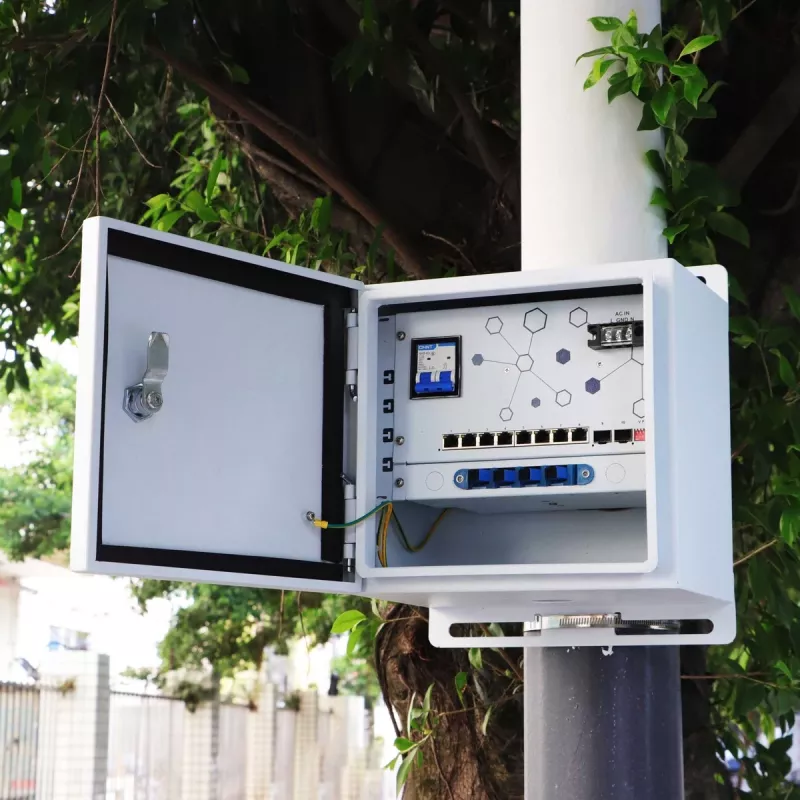

Montieren Sie den Extralink Atlas an einem geeigneten Außenstandort mit ausreichender Belüftung und sicherer Erdung. Schließen Sie Uplink(s) über die SFP-Ports an Ihr Backbone oder Ihren Router an und verbinden Sie dann PoE-betriebene Geräte mit den RJ-45-PoE-Ports. Konfigurieren Sie Geräteplatzierung und Verkabelung so, dass das PoE-Budget (30 W pro Port, 120 W insgesamt) eingehalten wird. Verwenden Sie bei Bedarf die VLAN-Portisolierung, um den Datenverkehr zwischen Edge-Ports einzuschränken und die Kommunikation nur mit Uplinks zu erlauben. Die PoE-Auto-Check-Funktion überwacht und startet nicht reagierende PoE-Geräte automatisch neu.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb verwenden Sie hochwertige Cat5e- oder Cat6-Kabel und stellen Sie sicher, dass das Gerät mit ordnungsgemäßer Erdung und Überspannungsschutz an der Stromquelle installiert wird. Überprüfen Sie den gesamten PoE-Stromverbrauch der angeschlossenen Geräte, um eine Überschreitung des 120-W-Budgets zu vermeiden, und platzieren Sie den Switch dort, wo der IP55-Schutz ausreichend ist – vermeiden Sie vollständiges Untertauchen oder extrem korrosive Umgebungen.
