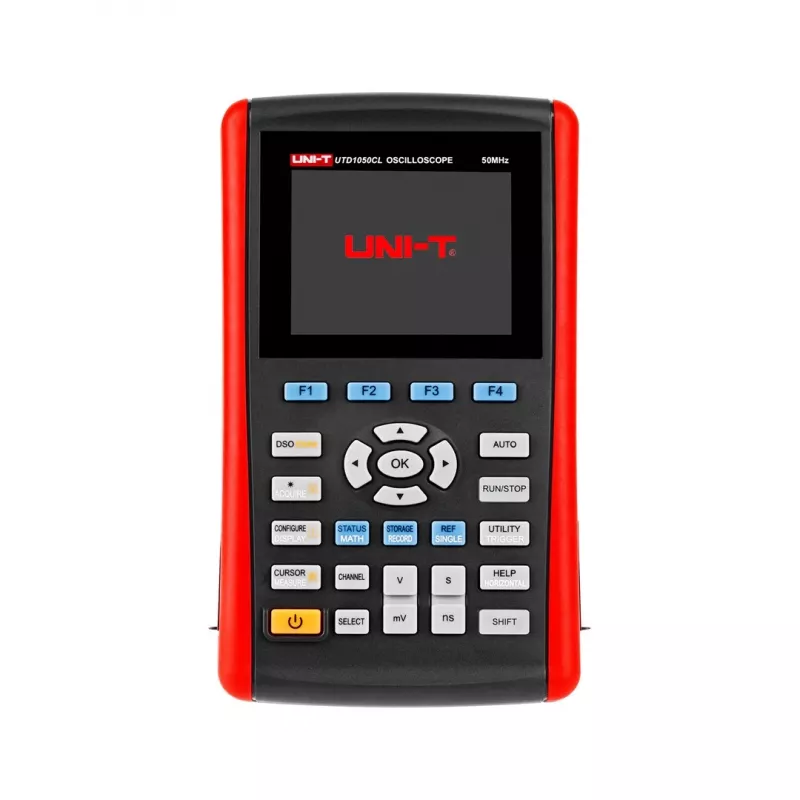

UNI-T UTD1050CL Oszilloskop 50 MHz 2-Kanal

Das UNI-T UTD1050CL ist ein leistungsstarkes 50-MHz-Digitaloszilloskop für präzise Signalanalyse in Ausbildung, Service und Embedded-Entwicklung. Mit 2 Kanälen und einer maximalen Echtzeit-Abtastrate von 250 MS/s erfasst es schnelle Transienten und detaillierte Wellenformen. Das 5,7-Zoll-TFT-LCD-Display bietet eine klare Darstellung, während 28 automatische Messungen und mehrere Trigger-Modi die Fehlersuche vereinfachen.

Vorteile

Zuverlässige 50-MHz-Bandbreite für allgemeine Elektronik und Kfz-Elektronik. Zweikanal-Eingang mit 25 kpts Speichertiefe pro Kanal für genaue Erfassung. USB-Konnektivität für Datenübertragung und Fernsteuerung. Kompaktes Design mit intuitiver Benutzeroberfläche.

Geeignet für

• Elektronik-Reparatur- und Servicetechniker
• Bildungslabore und Schulungen
• Embedded-System-Entwicklung
• Hobbyisten und Maker

Wichtige Spezifikationen

• Bandbreite: 50 MHz
• Kanäle: 2
• Echtzeit-Abtastrate: 250 MS/s (max.)
• Speichertiefe: 25 kpts pro Kanal
• Anstiegszeit: ≤7 ns
• Vertikale Empfindlichkeit: 5 mV/div - 20 V/div
• Zeitbasisbereich: 5 ns/div - 50 s/div
• Display: 5,7-Zoll-TFT-LCD, 320x240 Pixel
• Eingangsimpedanz: 1 MΩ ±2 % || 18 pF ±3 pF
• Max. Eingangsspannung: 400 V (DC+AC Spitze)
• Trigger-Modi: Flanke, Impuls, Video, Flanke, Alternierend
• Schnittstelle: USB Host, USB Device
• Automatische Messungen: 28 Typen
• Wellenformspeicher: 20 Wellenformen
• Vertikale Auflösung: 8 Bit
• Eingangskopplung: DC, AC, GND
• Stromversorgung: 100-240 V AC, 50/60 Hz

Empfehlungen

Für beste Ergebnisse mit den mitgelieferten Tastköpfen und USB-Kabel verwenden. Geeignet für den Einsatz auf dem Labortisch in trockener Umgebung.
