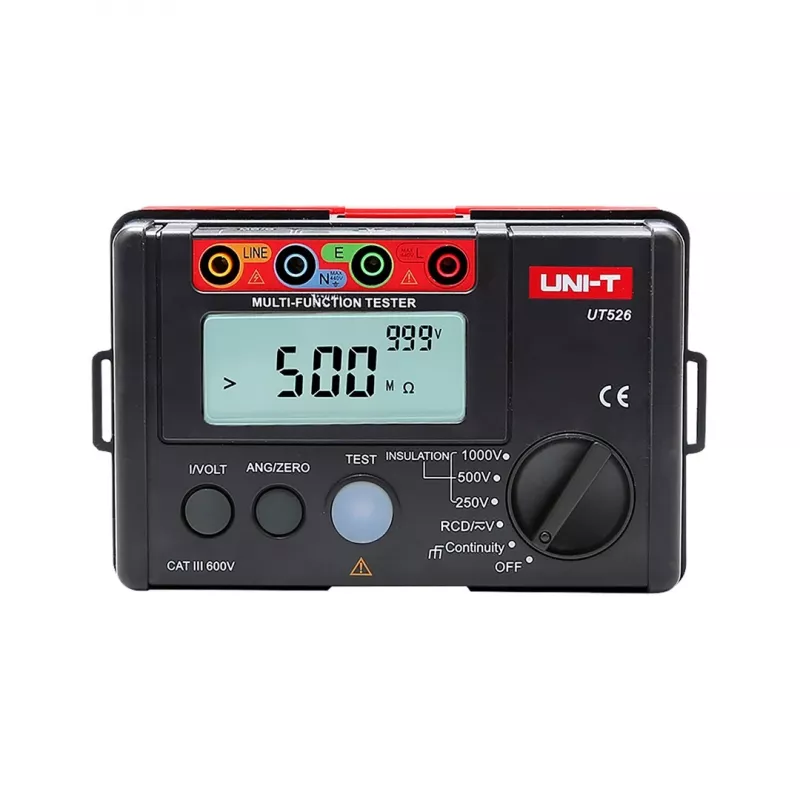

UNI-T UT526 Multifunktionsmessgerät für Elektriker - Isolations-, RCD-, Schleifen-/PFC-/PSC-, Spannungs- und Durchgangsprüfung

Elektroinstallationen erfordern eine strenge Sicherheitsprüfung, und das UNI-T UT526 Multifunktionsmessgerät vereint alle kritischen Tests in einem robusten, tragbaren Instrument. Von der Isolationswiderstandsmessung bis zu 1000V bis hin zur RCD-Auslösezeit und Schleifenimpedanz macht dieses Gerät mehrere Geräte überflüssig, spart Zeit und reduziert Fehler vor Ort.

Für wen ist es geeignet

Für professionelle Elektriker, Wartungstechniker und Elektroprüfer, die Wohn-, Gewerbe- oder Industrieinstallationen zertifizieren müssen. Es eignet sich gleichermaßen für periodische Prüfungen, Fehlersuche und Inbetriebnahme neuer Installationen.

Hauptmerkmale

• Isolationswiderstandsprüfung bei 100V, 250V, 500V und 1000V mit einem Bereich von 0,00MΩ bis 99,9GΩ.
• Durchgangsprüfung mit >200mA Prüfstrom und einem Bereich von 0,00Ω bis 2000Ω, ideal zur Überprüfung von Schutzleitern.
• RCD-Prüfung für Typ A und Typ AC Geräte mit Strömen von 10mA, 30mA, 100mA, 300mA, 500mA und 650mA, einschließlich Auslösezeitmessung.
• Schleifenimpedanz- und PFC-/PSC-Messung (0,01Ω bis 2000Ω und 0,1A bis 20kA) zur Bewertung des Fehlerschutzes.
• AC-/DC-Spannungsmessung bis 600V und Frequenzmessung von 20Hz bis 200Hz.
• Klares LCD mit Hintergrundbeleuchtung, Auto-Bereichswahl, Datenhaltung und Batteriestandsanzeige für einfache Bedienung bei jedem Licht.

Technische Daten

• Isolationsprüfspannungen: 100V, 250V, 500V, 1000V
• Isolationswiderstandsbereich: 0,00MΩ bis 99,9GΩ
• Durchgangsprüfstrom: >200mA
• Durchgangswiderstandsbereich: 0,00Ω bis 2000Ω
• RCD-Prüfströme: 10mA, 30mA, 100mA, 300mA, 500mA, 650mA
• RCD-Prüftypen: Typ A, Typ AC
• RCD-Auslösezeitmessung: Ja
• Schleifenimpedanzbereich: 0,01Ω bis 2000Ω
• PFC-/PSC-Bereich: 0,1A bis 20kA
• AC-Spannungsbereich: 0V bis 600V (50/60Hz)
• DC-Spannungsbereich: 0V bis 600V
• Frequenzbereich: 20Hz bis 200Hz
• Display: LCD mit Hintergrundbeleuchtung
• Sicherheitsbewertung: CAT III 600V, CAT IV 300V
• Stromversorgung: 6 x 1,5V AA-Batterien
• Auto-Bereichswahl: Ja
• Datenhaltung: Ja
• Batteriestandsanzeige: Ja

Tipps

Nullen Sie vor Durchgangsmessungen immer die Messleitungen, um den Leitungswiderstand zu kompensieren. Stellen Sie bei Isolationsprüfungen sicher, dass der Stromkreis spannungsfrei ist, und entladen Sie kapazitive Bauteile nach der Prüfung. Führen Sie den RCD-Test sowohl bei 0° als auch bei 180° Phasenlage durch, um ein konsistentes Auslöseverhalten zu bestätigen.
