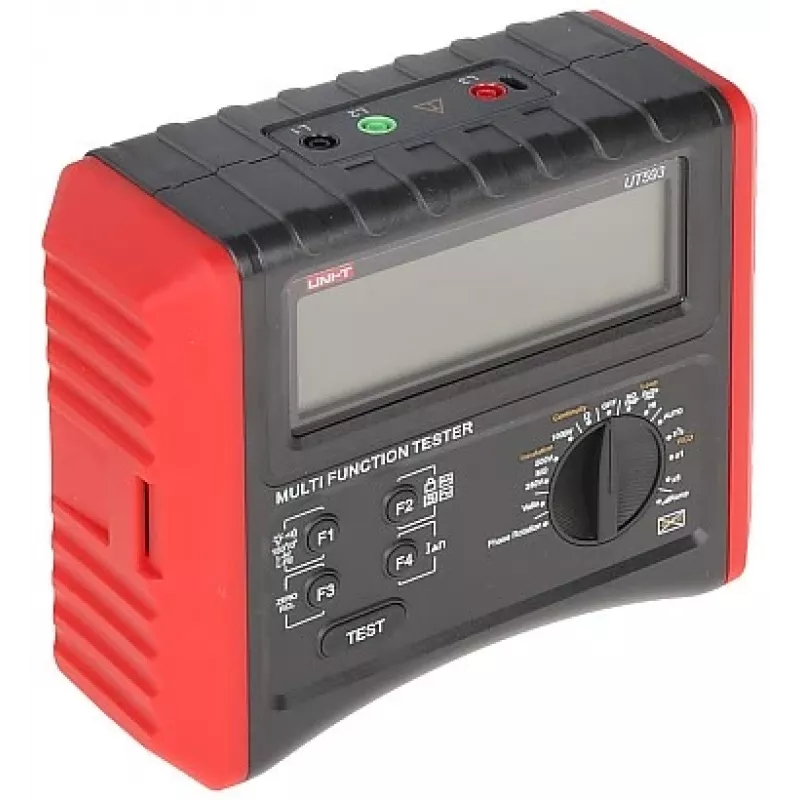

UNI-T UT-593 Multifunktions-Installationstester mit RCD-, Schleifen-, Isolations- und Durchgangsprüfung

Der UNI-T UT-593 zeichnet sich als umfassender Multifunktions-Installationstester aus, der wesentliche elektrische Sicherheitsprüfungen in einem einzigen, tragbaren Instrument vereint. Im Gegensatz zu einfachen Steckdosentestern oder Einzelfunktionsmessgeräten führt er Isolationswiderstands-, RCD-Auslösezeit-, Schleifenimpedanz-, Durchgangs-, Spannungs-, Frequenz- und Drehfeldtests durch – ideal für professionelle Elektriker, die Installationen nach IEC 61557 zertifizieren.

Highlights

• Isolationsprüfung bei 50V, 100V, 250V, 500V und 1000V mit Widerstand bis 1000 MΩ
• RCD-Prüfung für Typen AC, A und F bei 10mA bis 1000mA, einschließlich Rampen- und Auslösezeitmessung
• Schleifen-/Leitungsimpedanz von 0,01Ω bis 2000Ω mit prospektivem Fehlerstrom bis 23kA
• Durchgangsprüfung mit >200mA Strom für zuverlässige Niedrigwiderstandsmessungen
• Drehfeldanzeige und AC-Spannungs-/Frequenzmessung
• Sicherheitskategorie CAT III 600V / CAT IV 300V für anspruchsvolle Umgebungen
• Speichert 1000 Messergebnisse und verbindet sich über USB mit dem PC für Berichte

Im täglichen Einsatz

Vor Ort beschleunigt der UT-593 die Prüfroutinen. Das hintergrundbeleuchtete LCD bleibt in dunklen Verteilerkästen gut lesbar, während der Drehschalter und die dedizierten Tasten die Menünavigation reduzieren. Der hochstromige Durchgangstest gewährleistet die Einhaltung der Verdrahtungsvorschriften, und der RCD-Rampentest hilft, Störungsauslösungen zu identifizieren. Der interne Speicher und die USB-Schnittstelle vereinfachen die Dokumentation und ersetzen handschriftliche Protokolle durch digitale Aufzeichnungen.

Technische Daten im Überblick

• Isolationsprüfspannungen: 50V, 100V, 250V, 500V, 1000V
• Maximaler Isolationswiderstand: 1000 MΩ
• RCD-Prüfströme: 10mA, 30mA, 100mA, 300mA, 500mA, 1000mA
• RCD-Typen: AC, A, F
• RCD-Auslösezeit: 0ms bis 1000ms
• Schleifen-/Leitungsimpedanz: 0,01Ω bis 2000Ω
• Prospektiver Fehlerstrom: bis 23kA
• Durchgangsprüfstrom: >200mA (für <10Ω)
• Durchgangswiderstandsbereich: 0,01Ω bis 2000Ω
• AC-Spannung: 0V bis 500V
• Frequenz: 20Hz bis 200Hz
• Drehfeld: ja
• Sicherheitskategorie: CAT III 600V / CAT IV 300V
• Datenspeicher: 1000 Ergebnisse
• PC-Anschluss: USB
• Display: LCD mit Hintergrundbeleuchtung
• Stromversorgung: 8 x 1,5V AA-Batterien
• Normen: IEC 61557, EN 61010-1

Abschließende Anmerkung

Der UT-593 schließt die Lücke zwischen einfachen Testern und High-End-Analysatoren und bietet zertifizierte Genauigkeit und robuste Funktionen zu einem praktischen Preis. Für Elektriker, die zuverlässige, wiederholbare Installationstests ohne Komplexität benötigen, liefert dieses Instrument konstante Leistung im Feld.
