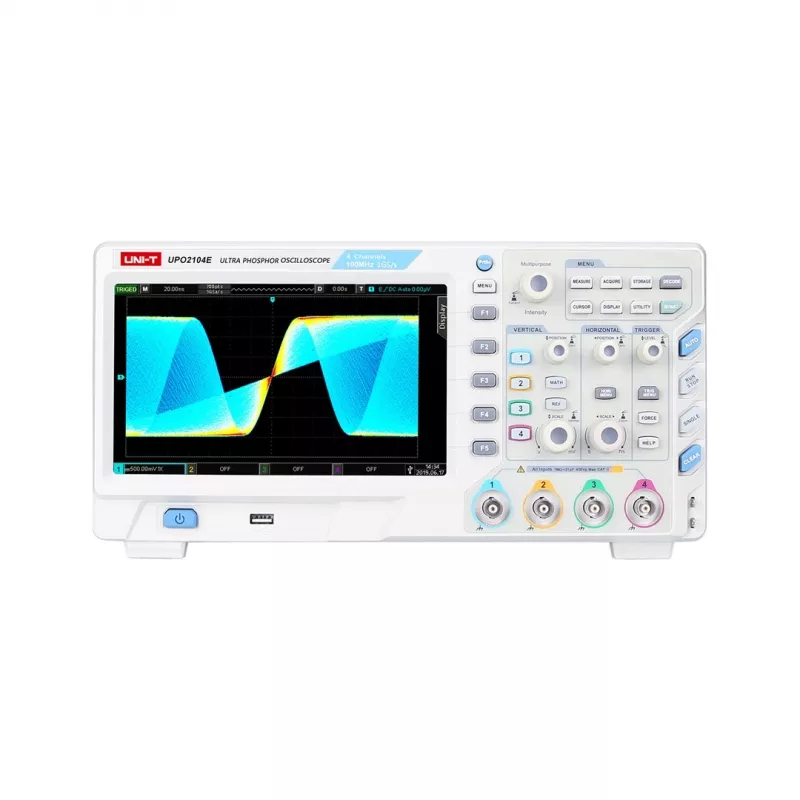

UNI-T UPO2104E 100 MHz 4-Kanal Digitaloszilloskop

Das UNI-T UPO2104E ist ein leistungsstarkes 4-Kanal-Digitaloszilloskop mit 100 MHz Bandbreite und 1 GS/s Echtzeit-Abtastrate, entwickelt für professionelle Ingenieure und Techniker. Es verfügt über ein großes 8-Zoll-TFT-LCD-Display mit 800x600 Auflösung, einen Tiefenspeicher von 56 Mpts und eine Wellenformerfassungsrate von 80.000 wfms/s für detaillierte Signalanalyse.

Vorteile

Mit 4 analogen Kanälen, erweiterten Triggerfunktionen und serieller Dekodierung (IIC, SPI, RS232/UART, CAN, LIN) vereinfacht das UPO2104E komplexe Messungen. Seine 34 automatischen Messungen und umfangreichen Mathematikfunktionen (einschließlich FFT, Integral, Differential) steigern die Produktivität.

Geeignet für

• Elektronikreparatur und Fehlersuche
• Entwicklung eingebetteter Systeme
• Bildungs- und Trainingslabore
• Forschung und Entwicklung

Wichtige Spezifikationen

• Bandbreite: 100 MHz
• Analoge Kanäle: 4
• Echtzeit-Abtastrate: 1 GS/s
• Speichertiefe: 56 Mpts
• Wellenformerfassungsrate: 80.000 wfms/s
• Display: 8-Zoll-TFT-LCD, 800x600 Pixel
• Vertikale Empfindlichkeit: 1 mV/Div - 20 V/Div
• Horizontale Skalierung: 2 ns/Div - 1000 s/Div
• ADC-Auflösung: 8 Bit
• Eingangsimpedanz: 1 MΩ ± 2 % || 18 pF ± 3 pF
• Anstiegszeit: < 3,5 ns
• Konnektivität: USB Host, USB Device, LAN, AUX Out

Empfehlungen

Für eine umfassende Signalanalyse und Fehlersuche kombinieren Sie das UPO2104E mit hochwertigen Tastköpfen und erwägen Sie das optionale Akkupack für den mobilen Einsatz.
