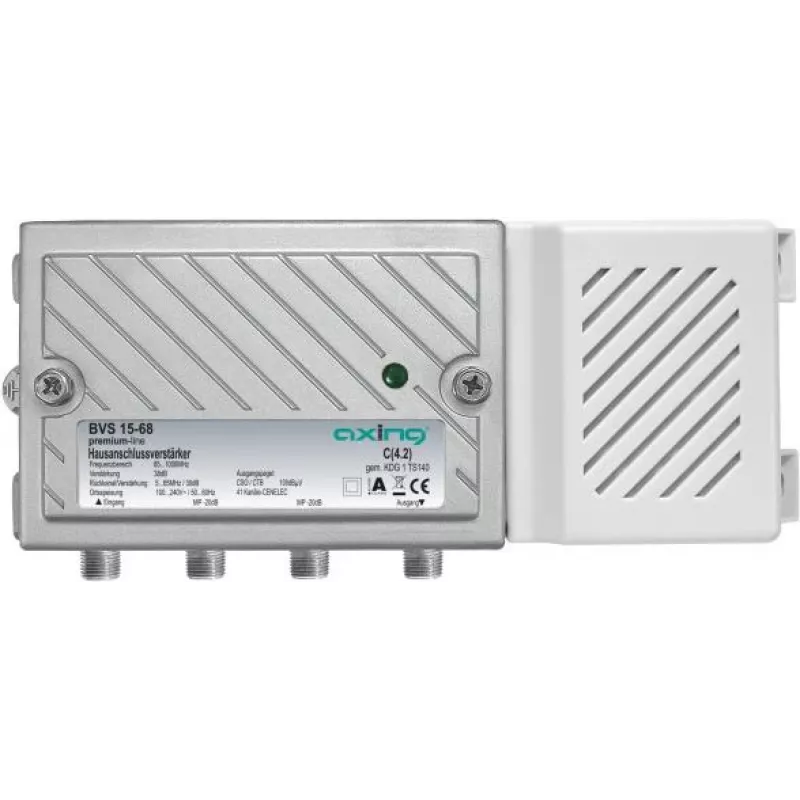

TV-Signalverstärker Axing BVS 15-68

Der Axing BVS 15-68 TV-Signalverstärker bietet einstellbare Dämpfung und Entzerrung für Vorwärts- und Rückweg, um die Signalqualität in Verteilsystemen zu optimieren. Er verfügt über steckbare Zwischenstufendämpfung und -entzerrung mittels Jumper, einen integrierten Rückweg von 5–65 MHz, F-Anschlüsse und Testbuchsen an Eingang und Ausgang. Der Verstärker ist in einem Gehäuse aus Aluminium-Druckguss und Kunststoff untergebracht, misst 192 mm × 44 mm × 89 mm, verbraucht 5,5 W und akzeptiert eine AC-Eingangsspannung von 100 bis 240 V.

Vorteile

Die einstellbare Vorwärtsweg-Dämpfung und -Entzerrung ermöglicht eine Feineinstellung zum Ausgleich von Kabelverlusten und Pegelunterschieden. Die steckbare Zwischenstufendämpfung und -entzerrung mit Jumpern macht die Konfiguration flexibel und wartungsfreundlich ohne Löten. Der integrierte 5–65-MHz-Rückweg mit einstellbarer Dämpfung und steckbarer Rückweg-Entzerrung unterstützt interaktive Dienste. Das kompakte Gehäuse mit F-Anschlüssen und Testbuchsen erleichtert Installation und Signalprüfung.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den Verstärker in der Verteilleitung zwischen Antenneneingang und nachgeschalteten Geräten und schließen Sie Koaxialkabel mit F-Steckern an. Verwenden Sie die frontseitigen oder internen Jumper, um die erforderliche Zwischenstufendämpfung und -entzerrung für den Vorwärtsweg einzustellen; passen Sie die Rückwegdämpfung an und setzen Sie bei Bedarf Jumper für die Rückweg-Entzerrung. Überprüfen und justieren Sie die Signalpegel mithilfe der Testbuchsen an Eingang und Ausgang, um eine optimale Balance im gesamten Netzwerk zu erreichen. Stellen Sie sicher, dass die Netzspannung innerhalb von 100–240 V liegt, bevor Sie das Gerät einschalten.

Empfehlungen

Stellen Sie Dämpfung und Entzerrung schrittweise ein: Beginnen Sie mit minimaler Dämpfung und erhöhen Sie diese, um Übersteuerung oder Ungleichgewichte zu beseitigen. Verwenden Sie die Testbuchsen, um Eingangs- und Ausgangspegel nach jeder Änderung zu vergleichen. Bei Installationen mit interaktiven Diensten überprüfen Sie die Rückwegleistung im gesamten 5–65-MHz-Band und passen Sie die Rückwegdämpfung an, um Störungen zu vermeiden.
