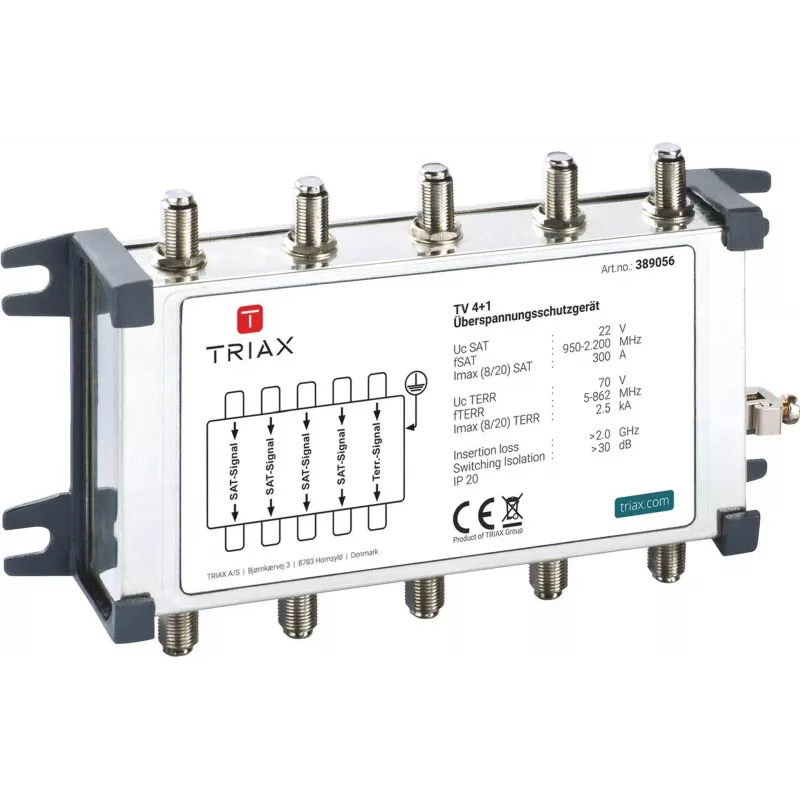

Triax TV 4+1 Überspannungsschutz für Koaxialleitungen und Erdung 389056

Im Gegensatz zu einfachen Steckdosenleisten, die nur elektrische Steckdosen schützen, konzentriert sich der Triax TV 4+1 auf die oft übersehene Anfälligkeit von Koaxial-Signalwegen. Er schützt bis zu vier unabhängige F-Typ-Leitungen – terrestrisches TV, Satelliten-IF oder eine Mischung – plus einen dedizierten Erdungsanschluss und ist damit ein spezialisierter Verteidiger für Ihre gesamte Empfangsanlage.

Highlights

• Schützt 4 Koaxialleitungen (F-Typ-Buchse) und 1 Erdungsklemme
• Breiter Frequenzbereich 5–2400 MHz, ideal für TV und SAT-IF
• Hohe Stoßstrombelastbarkeit: 20 kA Nennableitstrom pro Leitung
• Geringe Einfügedämpfung (< 0,5 dB) erhält die Signalqualität
• Druckguss-Metallgehäuse mit Wandmontageoption

Im täglichen Einsatz

Installieren Sie das Gerät in der Nähe Ihres Antennen- oder Satellitenschüssel-Eingangspunkts. Verbinden Sie die eingehenden Koaxialkabel mit den F-Typ-Anschlüssen und befestigen Sie den Erdungsdraht an der Schraubklemme (bis zu 16 mm²). Bei einem Blitzschlag oder Überspannungsereignis leitet der Schutz Überschussenergie zur Erde ab und verhindert Schäden an Receivern, Fernsehern und anderen angeschlossenen Geräten. Sein robustes Metallgehäuse widersteht rauen Umgebungen, und der weite Betriebstemperaturbereich (-40 bis +85 °C) gewährleistet zuverlässige Leistung in Dachböden, Kellern oder Außengehäusen.

Technische Daten

• Typ: Überspannungsschutzgerät (SPD) für Koaxialnetzwerke
• Geschützte Leitungen: 4 Koaxial + 1 Erdung
• Anschlusstyp: F-Typ-Buchse
• Erdungsanschluss: Schraubklemme (bis zu 16 mm²)
• Frequenzbereich: 5–2400 MHz
• Impedanz: 75 Ohm
• Einfügedämpfung: < 0,5 dB bei 2150 MHz
• Rückflussdämpfung: > 18 dB (5–862 MHz), > 15 dB (862–2150 MHz)
• Nennableitstrom (In): 20 kA (8/20 µs) pro Leitung
• Blitzstoßstrom (Iimp): 2,5 kA (10/350 µs) pro Leitung
• Schutzpegel (Up): < 900 V (L-PE, 1,2/50 µs)
• Schirmdämpfung: > 100 dB
• Betriebstemperatur: -40 bis +85 °C
• Norm: EN 61643-21 (Typ 2)
• Gehäusematerial: Druckguss-Metall
• Montage: Wandmontage möglich

Abschließende Anmerkung

Für zuverlässigen Schutz Ihrer TV- und Satellitensignalleitungen bietet der Triax TV 4+1 professionellen Überspannungsschutz ohne Beeinträchtigung der Signalintegrität. Sein kompaktes, robustes Design macht ihn zu einer unverzichtbaren Komponente für jede Wohn- oder Gewerbeinstallation.
