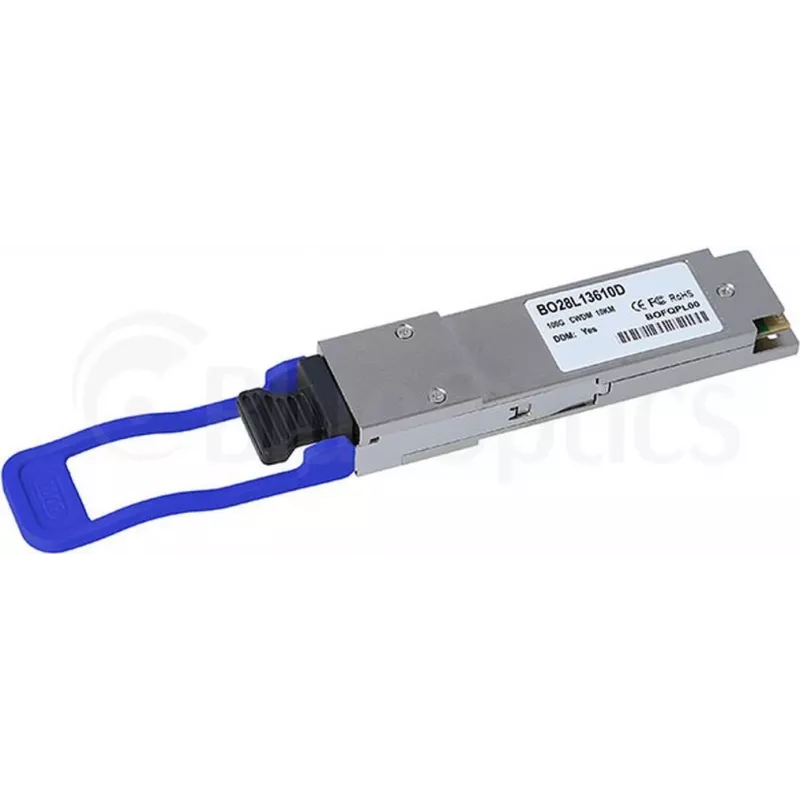

Transceiver CBO QSFP28-100G-LR4 100G LR4 Glasfasermodul

Das Transceiver CBO QSFP28-100G-LR4 100G LR4 Glasfasermodul ist ein 100-Gigabit-Ethernet-Transceiver im QSFP28-Formfaktor, der für Singlemode-Langstreckenverbindungen konzipiert ist. Es unterstützt die 4-Kanal-LR4-Übertragung über Singlemode-Glasfaser und ermöglicht Hochkapazitätsverbindungen zwischen Rechenzentrumsgeräten und Carrier-Netzwerken. Das Modul ist für den Einsatz in Server-Uplinks, Aggregations-Switches und Metro-Interconnects vorgesehen, bei denen Langstrecken-Singlemode-Leistung und ein kompakter QSFP28-Formfaktor erforderlich sind.

Vorteile

Dieses QSFP28-LR4-Modul liefert eine aggregierte Bandbreite von 100G in einem kompakten, hot-plug-fähigen QSFP28-Paket, das mit standardmäßigen LR4-Schnittstellen kompatibel ist. Das Singlemode-LR4-Design ermöglicht eine erweiterte Reichweite für Verbindungen zwischen Racks, Rechenzentren und Metro-Links und gewährleistet gleichzeitig Industriestandard-Kompatibilität für eine unkomplizierte Installation. Die mehrkanalige Architektur und der kompakte Formfaktor des Transceivers reduzieren die Portdichte-Beschränkungen und vereinfachen Upgrades von 10/40G auf 100G-Infrastruktur, ohne dass umfangreiche Änderungen am Gehäuse erforderlich sind.

Geeignet für

• 100-Gigabit-Ethernet-Server-Uplinks
• Aggregations- und Core-Switches in Rechenzentren
• Metro- und Langstrecken-Carrier-Verbindungen über Singlemode-Glasfaser
• Interconnects zwischen Standorten und Rechenzentrums-Fabrics

Technische Daten

• Formfaktor: QSFP28
• Nenndatenrate: 100 Gbps (4 × 25 G Kanäle)
• Optische Schnittstelle: LR4, 4-Kanal-Singlemode-Faserübertragung
• Wellenlänge: grobes Wellenlängenmultiplex über vier Kanäle
• Reichweite: ausgelegt für Langstrecken-Singlemode-Verbindungen, geeignet für Metro- und Rechenzentrumsverbindungen
• Steckverbindertyp: kompatibel mit standardmäßigen Singlemode-Fasersteckern (LC mit Breakout/Fanout nach Bedarf)
• Hot-Plug-fähiges QSFP28-Paket für einfaches Einstecken und Entfernen

Gebrauchsanweisung

Stecken Sie das QSFP28-Modul in einen kompatiblen QSFP28-Port eines Switches, Routers oder einer Server-NIC, während der Host eingeschaltet ist oder gemäß den Empfehlungen des Host-Anbieters für den Hot-Plug-Betrieb. Schließen Sie geeignete Singlemode-Glasfaserkabel und alle erforderlichen LC-Duplex- oder MPO-zu-LC-Breakout-Baugruppen je nach Port-Verkabelung an. Überprüfen Sie den Link-Status und die ausgehandelte Rate über die Verwaltungsschnittstelle des Host-Geräts und stellen Sie sicher, dass die Kanalzuordnung korrekt ist, falls das System eine kanalweise Konfiguration erfordert. Befolgen Sie die üblichen Vorsichtsmaßnahmen für optische Transceiver, einschließlich Staubkappen für Steckverbinder und ESD-Schutz während der Installation.

Empfehlungen

Verwenden Sie werkseitig getestete Singlemode-Glasfasern und saubere Steckerendflächen für optimale optische Budgets. Kombinieren Sie das Modul mit LR4-fähigen Ports und überprüfen Sie die Kompatibilität mit der vom Host-Anbieter unterstützten Transceiver-Liste, falls möglich. Planen Sie für Langstreckeneinsätze die Faserdämpfung und Stecker-/Spleißverluste in das Budget ein und überwachen Sie die Link-Performance über Gerätediagnosen.
