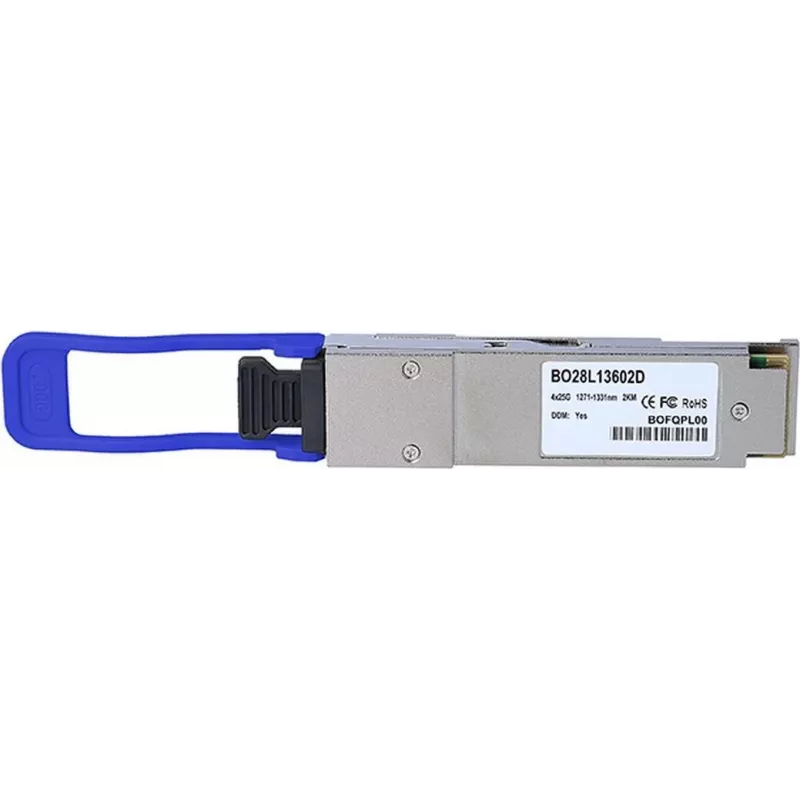

Transceiver CBO QSFP28-100G-CWDM4 BO28L13602D 100G CWDM4 Glasfaser-Transceiver

Der Transceiver CBO QSFP28-100G-CWDM4 BO28L13602D ist ein 100G CWDM4 Glasfaser-Transceiver im QSFP28-Formfaktor, der für Hochgeschwindigkeits-Datenverbindungen vorgesehen ist. Das Modul setzt vier CWDM-Kanäle ein, um 100 Gigabit Ethernet-Konnektivität über Duplex-Singlemode-Faser zu ermöglichen, und bietet eine kompakte, hot-plug-fähige Schnittstelle für Rechenzentrumsverbindungen, Switch-Uplinks und andere Kurz- bis Mittelstrecken-Netzwerkverbindungen. Das Design unterstützt standardmäßige elektrische und optische QSFP28-Schnittstellen, um die Integration mit kompatiblen Switches und Routern zu vereinfachen.

Vorteile

Dieser QSFP28 CWDM4-Transceiver liefert einen Durchsatz von 100G in einem kleinen, hot-swap-fähigen Gehäuse, das Platz und Leistung pro Lane im Vergleich zu mehreren Modulen mit niedrigerer Rate reduziert. CWDM4-Wellenlängenmultiplexing ermöglicht die Verwendung von Singlemode-Faser mit kostengünstiger Verkabelung bei gleichzeitiger Beibehaltung der Lane-Isolation und konstanter Leistung. Das Modul eignet sich für unkomplizierten Austausch und Upgrades, wodurch Ausfallzeiten bei Wartung oder Kapazitätserweiterung minimiert werden.

Geeignet für

• 100 Gigabit Ethernet-Verbindungen in Rechenzentren
• Switch-zu-Switch-Uplinks und Leaf-Spine-Verbindungen
• Server-Aggregation und Top-of-Rack-Konnektivität
• Kurz- bis Mittelstrecken-Singlemode-Faserverbindungen mit CWDM4

Wichtige Spezifikationen

• Formfaktor: QSFP28
• Datenrate: 100 Gbit/s aggregiert (4 × 25 Gbit/s Lanes)
• Optischer Standard: CWDM4-Wellenlängenmultiplexing
• Fasertyp: Singlemode-Faser
• Steckverbinderschnittstelle: Duplex LC (oder kompatible Duplex-Schnittstelle für CWDM4)
• Hot-plug-fähige elektrische Schnittstelle, kompatibel mit QSFP28-Ports
• Typische Anwendungsreichweite: Kurz- bis Mittelstreckenverbindungen (Rechenzentrumsverbindungen und Uplinks)

Verwendung

Setzen Sie den Transceiver in einen kompatiblen QSFP28-Port am Switch oder Router ein, während das Host-Gerät eingeschaltet ist. Achten Sie darauf, das Modul auszurichten und vollständig einzusetzen, bis es einrastet. Schließen Sie Duplex-Singlemode-Faserkabel mit den entsprechenden LC-Steckverbindern an und stellen Sie die korrekte Sende-/Empfangsausrichtung sicher. Überprüfen Sie den Verbindungsstatus und die Diagnose über die Verwaltungsschnittstelle des Host-Geräts; überwachen Sie die optischen Parameter und den Verbindungszustand, um den ordnungsgemäßen Betrieb zu bestätigen. Zum Entfernen entriegeln Sie die Modulverriegelung und ziehen den Transceiver gerade heraus, um Schäden am Port oder Modul zu vermeiden.

Empfehlungen

Verwenden Sie saubere, zertifizierte Singlemode-Faser und handhaben Sie die Steckverbinder fusselfrei. Beachten Sie die Herstellerangaben zu Betriebstemperatur und ESD-Vorsichtsmaßnahmen und stellen Sie vor dem Einsatz die Kompatibilität mit der Firmware des Host-Switches oder -Routers sicher, um vollständige Interoperabilität und stabilen 100G-Betrieb zu gewährleisten.
