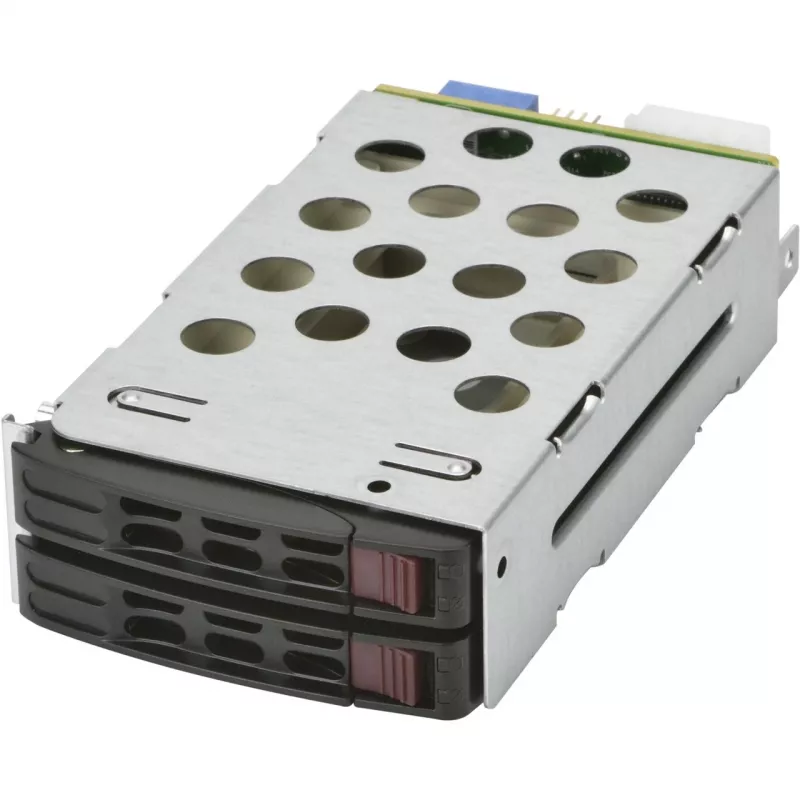

Trägerplatte Supermicro MCP-220-82616-0N 2x 5,25 Zoll Laufwerkschachtblende Schwarz Metallic

Die Supermicro MCP-220-82616-0N Trägerplatte ist eine 2x 5,25" Laufwerkschachtblende in schwarz-metallischer Ausführung, die dazu dient, 2,5"-Laufwerke in Server- oder Workstation-Gehäusen zu organisieren und zu sichern. Sie unterstützt hot-swappable SAS3/SATA3-Laufwerke und bietet LED-Unterstützung für Laufwerksaktivität und -ausfall, was eine bequeme Überwachung und Wartung ermöglicht, während Luftstrom und Zugänglichkeit erhalten bleiben.

Vorteile

Diese Trägerplatte unterstützt 12G-Rückkonnektivität und hot-swappable SAS3/SATA3-Laufwerke, enthält werkzeuglose HDD-Einschübe für schnelle Installation und bietet LED-Unterstützung für Laufwerksaktivität und -status (Ausfall). Das Paket enthält SGPIO, ein Y-Stromverlängerungskabel und 6G-Datenkabel für sofortige Integration; ein optionales 12G internes Mini-SAS-HD-auf-4-SAS/SATA-Kabel (CBL-SAST-0699) ist für Hochgeschwindigkeits-Backplane-Verbindungen verfügbar.

Geeignet für

• Server- und Rackmount-Gehäuse, die eine Umwandlung von 2x 5,25" Laufwerksschächten auf 2,5"-Laufwerke benötigen
• Systeme mit SAS3- oder SATA3-Hot-Swap-Laufwerken
• Umgebungen, die eine Anzeige von Laufwerksaktivität und -ausfall über LEDs erfordern

Technische Spezifikationen

• Modell: Supermicro MCP-220-82616-0N
• Kompatibilität: 2x 5,25" Laufwerksschacht auf 2,5" x2 Laufwerke
• Abmessungen: 83 mm (B) x 159 mm (T) x 35 mm (H)
• Anschlüsse: unterstützt 12G rückseitig, optional CBL-SAST-0699 für internes Mini-SAS-HD auf 4 SAS/SATA
• Enthaltenes Zubehör: SGPIO-Kabel, Y-Stromverlängerungskabel, 6G-Datenkabel
• Laufwerksunterstützung: hot-swappable SAS3/SATA3

Verwendung

Installieren Sie die Trägerplatte in zwei benachbarte 5,25"-Schächte in Ihrem Gehäuse und befestigen Sie sie gemäß den Anweisungen des Gehäuseherstellers. Montieren Sie bis zu zwei 2,5"-SAS3- oder SATA3-Laufwerke in die werkzeuglosen Einschübe, schließen Sie die mitgelieferten 6G-Datenkabel und das Y-Stromkabel an und verbinden Sie SGPIO für die LED-Funktionalität. Wenn Ihre Backplane schnellere Verbindungen benötigt, installieren Sie das optionale 12G-CBL-SAST-0699-Kabel zwischen der Platte und dem Controller.

Empfehlungen

Verwenden Sie es in Systemen, die den Hot-Swap-Laufwerksbetrieb unterstützen, und stellen Sie die Kompatibilität von Firmware und Controller für SAS3/12G-Verbindungen sicher, wenn Sie das optionale CBL-SAST-0699-Kabel verwenden; überprüfen Sie die LED-Anschlussbelegung anhand des Gehäusehandbuchs, bevor Sie SGPIO anschließen, um falsche Statusanzeigen zu vermeiden.
