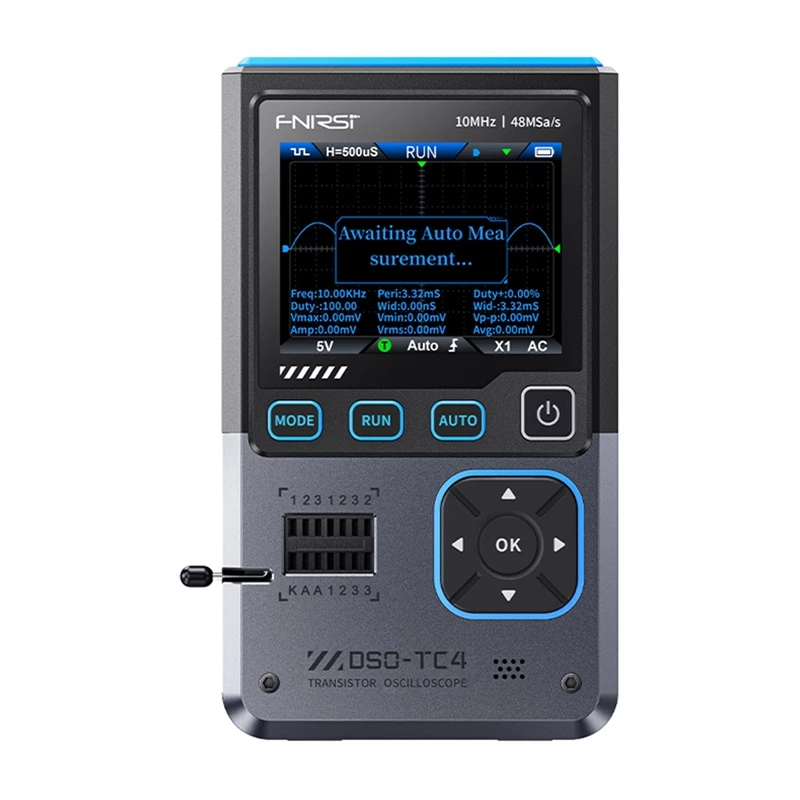

Tragbares Oszilloskop Fnirsi DSO-TC4 3-in-1, 100 MHz Bandbreite, Handmultimeter und Signalgenerator

Das FNIRSI DSO-TC4 ist ein tragbares 3-in-1-Instrument, das ein digitales Oszilloskop, einen elektronischen Bauteiletester und einen Signalgenerator in einem Gerät vereint. Es wurde entwickelt für Wellenformanalyse, Komponentenidentifikation und Signalsimulation bei Service- und Diagnoseaufgaben. Ein intelligenter Anti-Burn-Schutz hilft, Beschädigungen der Eingangsschaltung bei falsch angeschlossenen Messleitungen zu verhindern, und ein 2,8-Zoll-TFT-Farbbildschirm zeigt Messwerte und Graphen für eine übersichtliche Prüfung an.

Vorteile

Das Gerät bietet eine analoge Bandbreite bis zu 10 MHz und eine Echtzeit-Abtastrate von 48 MSa/s, was eine detaillierte Wellenformerfassung ermöglicht. Der integrierte Bauteiletester erkennt automatisch Dioden, Transistoren (einschließlich MOSFETs), Widerstände, Kondensatoren sowie andere passive und aktive Komponenten. Ein integrierter Signalgenerator stellt 13 Wellenformen mit Frequenzen von 0 bis 50 kHz und einstellbarer Amplitude zur Verfügung. USB-C-Ladefunktion und Datenübertragung, ein 1.500-mAh-Lithium-Ionen-Akku und eine mehrsprachige Benutzeroberfläche (8 Sprachen) unterstützen einen bequemen mobilen Einsatz.

Geeignet für

• Außendienst-Diagnose elektronischer Schaltungen
• Bauteiletests und schnelle Identifikation von Halbleitern und passiven Komponenten
• Erzeugung von Prüfsignalen zur Schaltungsüberprüfung und Fehlersuche
• Ausbildungszwecke und grundlegende Labormessungen

Technische Hauptdaten

• Anzeige: 2,8-Zoll-TFT-Farbbildschirm mit einstellbarer Helligkeit
• Analoge Bandbreite: 10 MHz
• Echtzeit-Abtastrate: 48 MSa/s
• Eingangsimpedanz: 1 MΩ
• Kopplungsmodi: AC / DC
• Vertikale Empfindlichkeit (Bereich X1): 10 mV/div – 10 V/div
• Zeitbasisbereich: 50 ns – 20 s
• Triggermodi: Auto / Normal / Single; Triggertypen: steigende Flanke, fallende Flanke
• Automatische Messungen: Max, Min, Mittelwert, Effektivwert, Vss, Frequenz, Periode, Tastverhältnis
• Signalgenerator: 13 Wellenformen, Frequenz 0–50 kHz, Amplitude 0,1–3,0 V, Füllfaktor 0–100 %
• Bereiche Bauteiletester: Widerstände 0,01 Ω – 50 MΩ; Kondensatoren 25 pF – 100 mF; Induktivitäten 10 µH – 1000 µH; Z-Dioden 0,01–32 V; Diodendurchlassspannung <5 V
• Prüfspannungsbereich: Tastkopf X1 bis zu 80 Vss (±40 V); Tastkopf X10 bis zu 800 Vss (±400 V)
• Batterie: Lithium-Ionen 3,7 V, 1500 mAh; Stromversorgung über USB Typ-C (5 V/1 A)
• Abmessungen: ca. 90 × 142 × 27,5 mm; Gewicht: 186 g

Verwendung

Verbinden Sie den passenden Tastkopf mit dem Eingang und wählen Sie die gewünschte Kopplung (AC oder DC) sowie die vertikale Empfindlichkeit. Nutzen Sie die Zeitbasis- und Trigger-Einstellungen, um die Wellenform auf dem 2,8-Zoll-Bildschirm zu stabilisieren; automatische Messfunktionen liefern gängige Parameter wie Vss, Frequenz und Effektivwert. Für Bauteiletests stecken Sie das Bauteil in die Testbuchse oder verbinden Sie die Testklemmen und folgen Sie den Bildschirmanweisungen zur automatischen Identifikation und Parameterauslesung. Um Prüfsignale zu erzeugen, wählen Sie einen Wellenformtyp, stellen Frequenz, Amplitude und Füllfaktor ein und verbinden dann den Generatorausgang mit der zu testenden Schaltung. Laden Sie das Gerät über den USB-C-Anschluss; beachten Sie, dass der automatische Schlafmodus dazu beiträgt, die Batterielebensdauer zwischen den Verwendungen zu verlängern.

Empfehlungen

Nutzen Sie den Anti-Burn-Schutz bestimmungsgemäß und überprüfen Sie die Tastkopfauswahl (X1/X10) vor dem Messen von Hochspannungssignalen. Beachten Sie beim Testen von Bauteilen die Polarität für Dioden und Transistoren und stellen Sie sicher, dass das Gerät geladen ist, um unterbrochene Messungen zu vermeiden.
