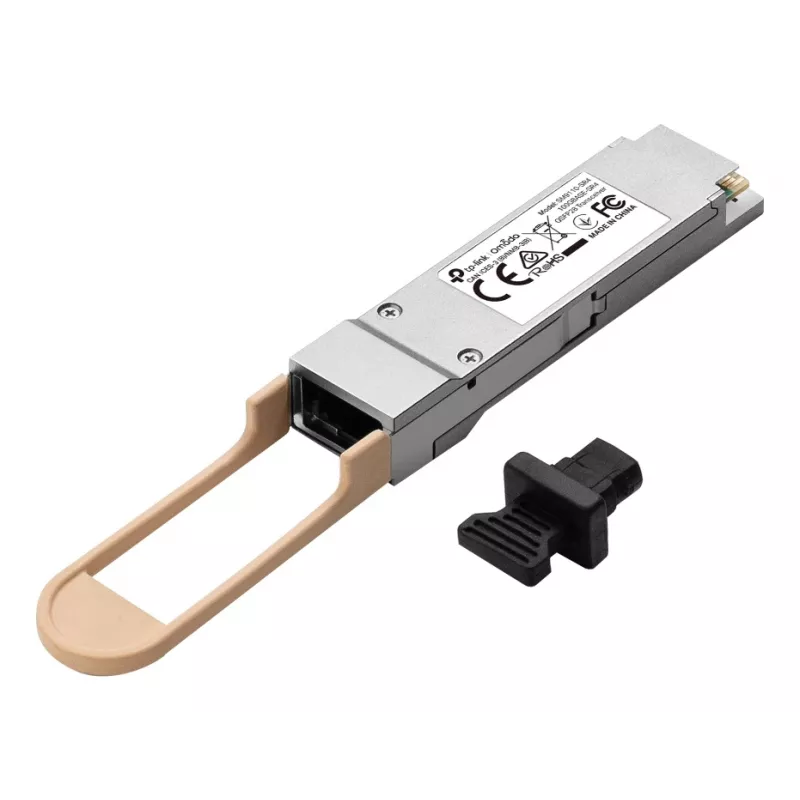

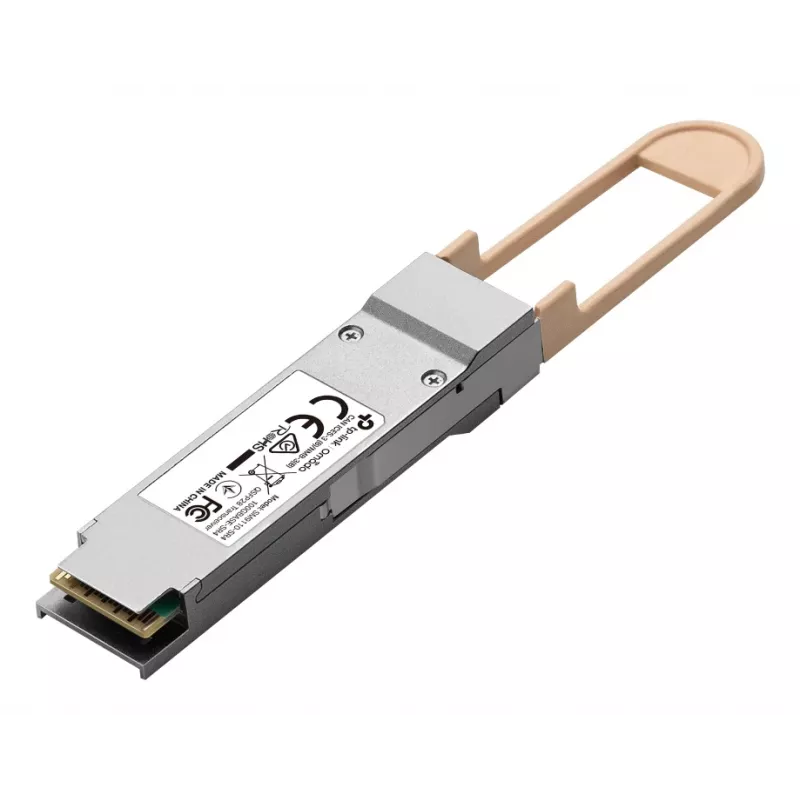

TP-Link Omada SM9110-SR4 Netzwerk-Transceivermodul Glasfaser 100000 Mbit/s QSFP28 850 nm

Das TP-Link Omada SM9110-SR4 ist ein QSFP28-Multimode-Glasfaser-Transceivermodul, das für ultraschnelle Ethernet-Verbindungen entwickelt wurde. Es arbeitet mit einer Wellenlänge von 850 nm und unterstützt 100GBASE-SR4- und 40GBASE-SR4-Anwendungen. Das Modul ist hot-plug-fähig und mit QSFP28-Ports kompatibel und bietet hochdichte Konnektivität für Rechenzentren und Enterprise-Switching-Geräte.

Vorteile

Dieser Transceiver unterstützt Digital Diagnostic Monitoring (DDM) für Echtzeit-Statusinformationen und bietet einen kompakten QSFP28-Formfaktor für hohe Portdichte. Er unterstützt 100G-Ethernet bis zu 100 m und 40G-Ethernet bis zu 150 m über OM4-Multimode-Faser, arbeitet mit einer Eingangsspannung von 3,3 V und ist RoHS-konform. Das Modul verwendet MPO/MTP-Stecker und eignet sich zur Integration in bestehende optische Netzwerke.

Geeignet für

• Aggregation in Rechenzentren und Spine-Leaf-Switching
• Hochgeschwindigkeits-Uplinks zwischen Switches und Routern
• Kurzstrecken-100G- oder 40G-Verbindungen über OM4-Multimode-Glasfaser
• Einsätze mit hoher QSFP28-Portdichte

Technische Daten

• Modell: SM9110-SR4
• Formfaktor: QSFP28
• Wellenlänge: 850 nm
• Standards: 100GBASE-SR4, 40GBASE-SR4
• Maximale Datenrate: 100000 Mbit/s (100 Gbit/s)
• Maximale Entfernung: 100 m (100G, OM4); 150 m (40G, OM4)
• Steckertyp: MPO-12 / MTP
• Eingangsspannung: 3,3 V
• Diagnose: Digital Diagnostic Monitoring (DDM) unterstützt

Anwendung

Installieren Sie das SM9110-SR4 in einem kompatiblen QSFP28-Port eines Switches oder Transceiverschachts, während das Gerät ein- oder ausgeschaltet ist (hot-plug-fähig). Schließen Sie das MPO/MTP-Multimode-Glasfaserkabel (OM4 empfohlen) an das Modul an und achten Sie auf korrekte Ausrichtung und sicheren Sitz des Steckers. Überprüfen Sie den Verbindungsstatus über das Host-Gerät und überwachen Sie Diagnoseparameter über unterstützte Verwaltungsschnittstellen.

Empfehlungen

Verwenden Sie OM4-Multimode-Glasfaser für die angegebenen Entfernungen, überprüfen Sie bei Bedarf die Kompatibilität mit den QSFP28-Ports des Host-Anbieters und befolgen Sie die Richtlinien zur ESD-Handhabung und Installation des Herstellers, um einen zuverlässigen Betrieb zu gewährleisten.
