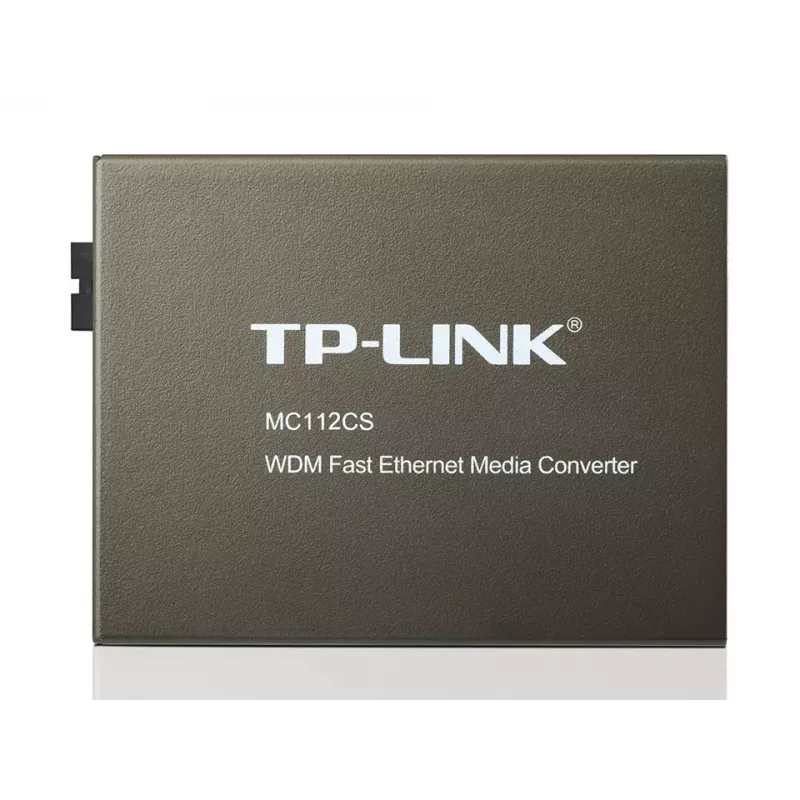

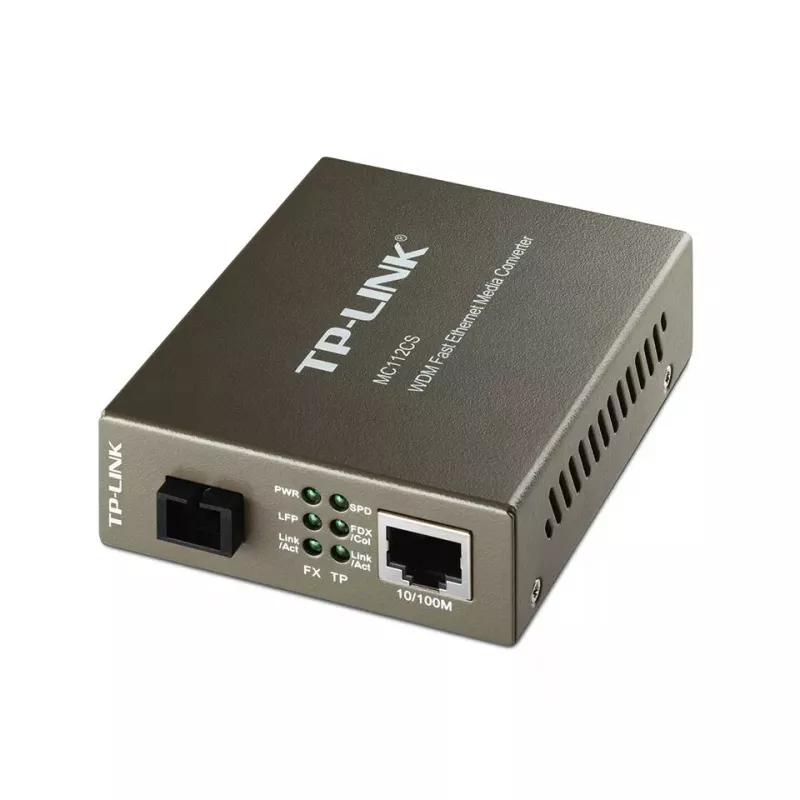

TP-Link MC112CS Netzwerk-Medienkonverter 100 Mbit/s Singlemode Schwarz

Der TP-Link MC112CS ist ein WDM-Medienkonverter, der 100BASE-FX-Singlemode-Glasfaser in 100BASE-TX-Kupfer-Ethernet umwandelt oder umgekehrt, unter Verwendung eines einzelnen SC-Steckers. Konform mit den Standards IEEE 802.3u arbeitet das Gerät mit voller Drahtgeschwindigkeit und unterstützt Longwave(LX)-Laserbetrieb: Es sendet mit 1310 nm und empfängt mit 1550 nm. Durch die WDM-Technologie benötigt der MC112CS nur eine Faser für bidirektionale Datenübertragung und unterstützt Singlemode-Faserstrecken bis zu 20 km. Das kompakte Standalone-Gerät verfügt über Status-LEDs und benötigt kein Gehäuse.

Vorteile

Der MC112CS reduziert die Verkabelungskosten durch die Verwendung von WDM-Einfaser-Übertragung, bietet automatische MDI/MDI-X und Auto-Negotiation am TX-Port (RJ-45) und liefert IEEE-konforme 10/100Base-TX zu 100Base-FX Konvertierung. Sein SC-Glasfaserstecker und die Unterstützung für erweiterte Entfernungen (bis zu 20.000 m) machen ihn geeignet für Langstrecken-Netzwerkverbindungen bei geringem Stromverbrauch.

Geeignet für

• Verlängerung von Ethernet über Singlemode-Faserstrecken bis zu 20 km
• Anbindung von Kupfer-Ethernet-Geräten an Glasfaser-Backbones
• Punkt-zu-Punkt-Verbindungen, bei denen Einfaser-WDM-Verkabelung bevorzugt wird
• Kleine Installationen, die einen eigenständigen Medienkonverter erfordern

Wichtige Spezifikationen

• Modell: TP-Link MC112CS (MPN: MC112CS)
• Standards: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Fasertyp: Singlemode (SC-Stecker)
• Wellenlängen: Senden 1310 nm / Empfangen 1550 nm (WDM)
• Maximale Faserentfernung: 20.000 m (20 km)
• Ethernet-Port: 1 × RJ-45 (Auto MDI/MDI-X, Auto-Negotiation)
• Datenrate: Unterstützt 10/100 Mbps Ethernet (Gerätedatenblatt listet bis zu 1000 Mbit/s Fähigkeit)
• Stromverbrauch: max. 2,41 W
• Zertifizierungen: FCC, CE
• Farbe: Schwarz

Verwendung

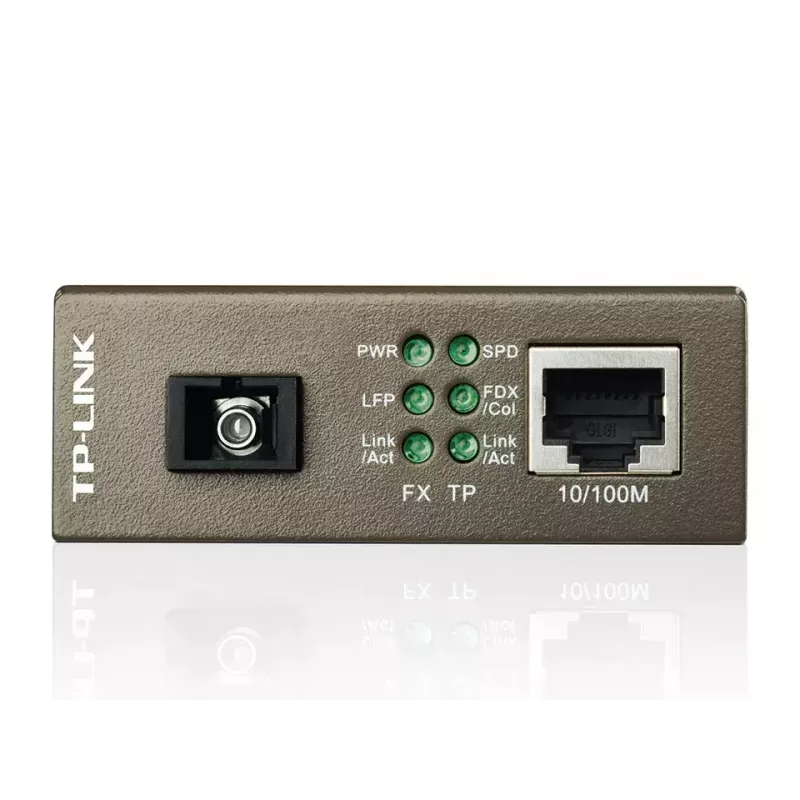

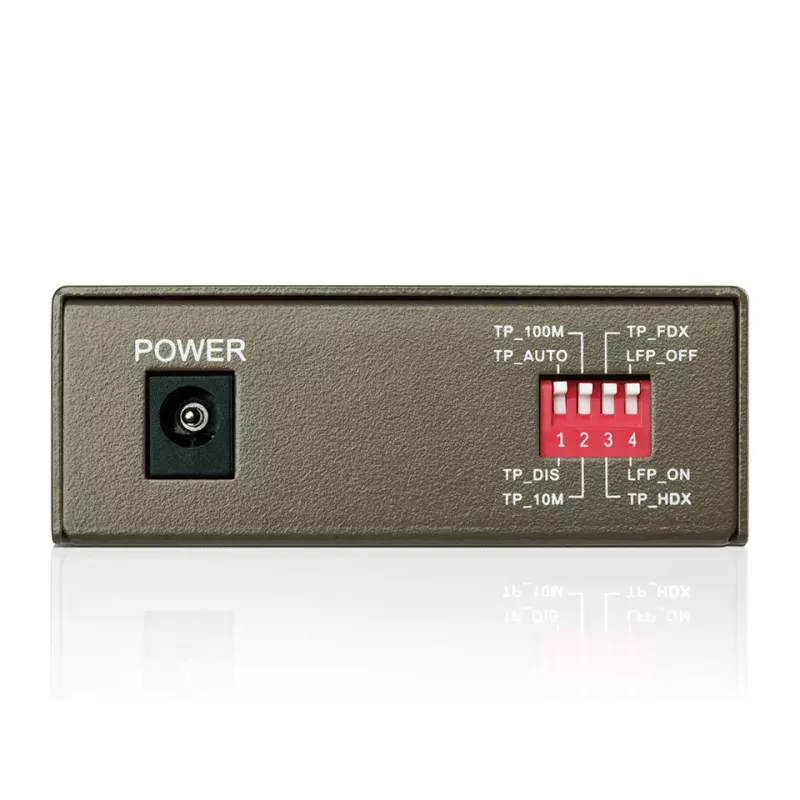

Installieren Sie den MC112CS in der Nähe des anzuschließenden Geräts und versorgen Sie ihn mit dem mitgelieferten Adapter mit Strom. Verbinden Sie das Kupfer-Ethernet-Gerät mit dem RJ-45-Port; der Konverter führt Auto MDI/MDI-X durch und verhandelt automatisch Geschwindigkeit und Duplex an diesem Port. Verwenden Sie ein Singlemode-Glasfaserkabel mit SC-Steckern und stellen Sie sicher, dass das Gerät am anderen Ende für komplementäre WDM-Wellenlängen konfiguriert ist (es sollte mit 1550 nm senden und mit 1310 nm empfangen). Überprüfen Sie die Verbindung und Aktivität über die Frontplatten-LEDs und bestätigen Sie den ordnungsgemäßen Betrieb an beiden Enden der Glasfaserverbindung.

Empfehlungen

Verwenden Sie zertifizierte Singlemode-SC-Glasfaser und überprüfen Sie, ob der entfernte Medienkonverter oder Transceiver die komplementären WDM-Wellenlängen (TX 1550 nm / RX 1310 nm) unterstützt, um einen korrekten bidirektionalen Betrieb sicherzustellen. Bei Entfernungen nahe 20 km prüfen Sie die Faserdämpfung und Steckerqualität; erwägen Sie einen Test der Verbindungsleistung nach der Installation.
