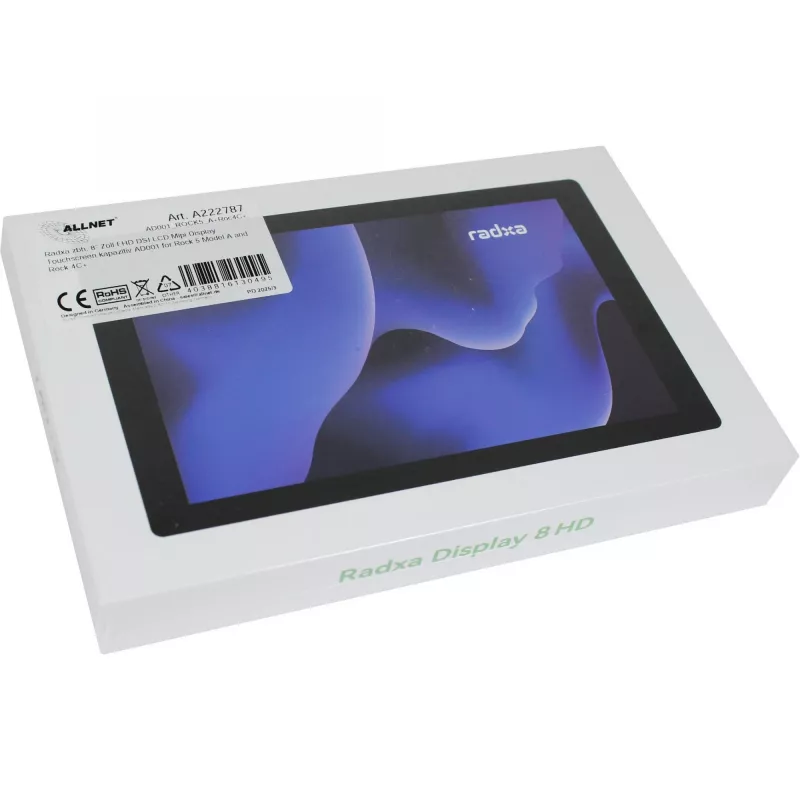

Touchscreen-Display ALLNET AD001 8 Zoll FHD DSI für Rock 5 Model A und Rock 4C+

Das ALLNET AD001 ist ein 8-Zoll Full-HD (FHD) Touchscreen-Display mit DSI-Schnittstelle, das für den direkten Anschluss an die Einplatinencomputer Rock 5 Model A und Rock 4C+ entwickelt wurde. Das kompakte 8-Zoll-Panel liefert eine Auflösung von 1920 × 1080 auf einer kleinen Diagonale, kombiniert mit kapazitiver Multi-Touch-Eingabe und DSI-Signalisierung für eine vereinfachte Verkabelung und reduzierte Latenz in Verbindung mit unterstützten Rock-Geräten. Das Display ist für eingebettete Systeme, kompakte Bedienfelder, Kioske und Prototyping-Umgebungen vorgesehen, in denen eine hochauflösende Touch-Oberfläche auf kleinem Raum benötigt wird.

Vorteile

Das ALLNET AD001 bietet Full-HD-Klarheit auf einer 8-Zoll-Diagonale und ermöglicht detailreiche Grafiken und gut lesbaren Text auf engstem Raum. Die native DSI-Konnektivität stellt eine direkte digitale Verbindung zu kompatiblen Rock-Einplatinencomputern her, was die Integration vereinfacht und zusätzliche Adapter überflüssig macht. Die kapazitive Touch-Unterstützung gewährleistet eine reaktionsschnelle Multi-Touch-Interaktion, die für moderne Benutzeroberflächen geeignet ist. Der schlanke Formfaktor und die Display-Eigenschaften in kommerzieller Qualität machen es für den Dauerbetrieb in eingebetteten Anwendungen geeignet.

Geeignet für

• Eingebettete Projekte und Prototyping mit Rock 5 Model A oder Rock 4C+
• Kompakte Kioske und Informationsterminals
• Bedienfelder für die Industrie- oder Hausautomation
• Tragbare Geräte und Handschnittstellen, die eine hohe Pixeldichte erfordern

Wichtige Spezifikationen

• Bildschirmgröße: 8 Zoll Diagonale
• Auflösung: Full HD 1920 × 1080 Pixel
• Touch-Technologie: kapazitiv, Multi-Touch
• Schnittstelle: DSI (Display Serial Interface), kompatibel mit unterstützten Rock-Boards
• Seitenverhältnis: 16:9
• Formfaktor: schlank, Panel geeignet für Frontplatten- oder eingebettete Montage

Verwendung

Schließen Sie das Display gemäß den Pinout- und Montagerichtlinien des Board-Herstellers an den DSI-Anschluss eines unterstützten Rock-Einplatinencomputers an. Stellen Sie sicher, dass das Host-Gerät während der Installation ausgeschaltet ist, befestigen Sie das Display mechanisch im gewünschten Gehäuse oder Halter und schalten Sie dann den Host ein, damit das Betriebssystem das Panel erkennen kann. Konfigurieren Sie die Anzeigeeinstellungen und Touch-Treiber auf dem Rock-Gerät gemäß den Anforderungen des Betriebssystem-Images, um die volle Auflösung und Touch-Eingabe zu aktivieren.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb die offiziellen oder von der Community unterstützten Device-Tree-Overlays und Treiber für Rock 5 Model A oder Rock 4C+, um die DSI-Ausgabe und Touch-Funktionalität zu aktivieren. Schützen Sie das Panel vor direkten Stößen und längerer Einwirkung extremer Temperaturen. Sorgen Sie beim Einbau in eine permanente Installation für ausreichende Belüftung und eine sichere Kabelführung, um eine Belastung des DSI-Anschlusses zu vermeiden.
