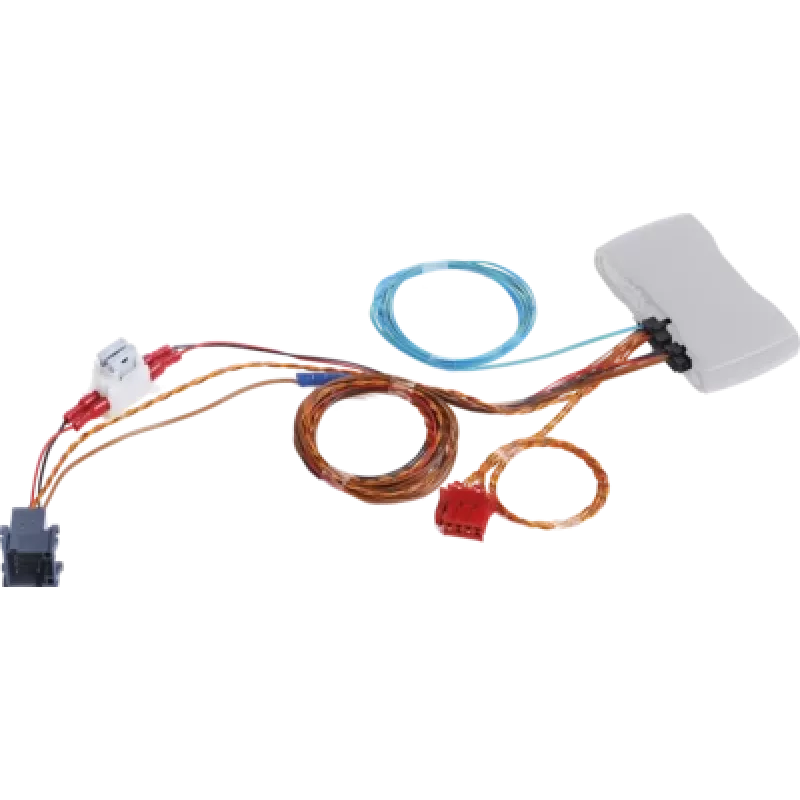

TOMTOM Webfleet LINK 7xx Installationskabel 12-Pin mit CAN für MAN-Fahrzeuge (MPN 10116)

Das TOMTOM Webfleet LINK 7xx Installationskabel 12-Pin mit CAN für MAN-Fahrzeuge ist ein Zubehör, das dazu dient, LINK 7xx Telematikeinheiten mit den elektrischen und Kommunikationssystemen des Fahrzeugs zu verbinden. Dieses werkseitig kompatible Kabel liefert Strom, Masse und CAN-Bus-Verbindungen in einem einzigen Kabelbaum, um Flottenverfolgung, Fahrzeugdiagnose und Datenaustausch zu ermöglichen, wenn ein TOMTOM LINK-Gerät in kompatible MAN-Lkw und -Transporter eingebaut wird.

Vorteile

Dieses Installationskabel integriert Strom- und CAN-Bus-Verkabelung in einem einzigen 12-poligen Stecker, der mit TOMTOM LINK 7xx-Geräten und MAN-Fahrzeugkabelbäumen kompatibel ist. Dadurch verkürzt sich die Installationszeit und Verdrahtungsfehler werden minimiert. Das Kabel unterstützt zuverlässige CAN-Kommunikation für Fahrzeugdaten und Diagnose und stellt gleichzeitig die erforderlichen Strom- und Masseleitungen bereit, sodass es sich für professionelle Flotteninstallationen eignet. Sein spezifisches Design trägt dazu bei, korrekte Pinbelegungen und stabile elektrische Verbindungen während des Fahrzeugbetriebs zu gewährleisten.

Geeignet für

• Professionelle Installation von TOMTOM Webfleet LINK 7xx-Serie in MAN-Nutzfahrzeugen
• Flottenverfolgung und Fahrzeugfernüberwachungssysteme, die CAN-Konnektivität erfordern
• Fahrzeugdiagnose und Datenaufzeichnung mittels CAN-Bus-Signalen
• Ersatz oder Aufrüstung vorhandener LINK 7xx-Kabelbäume in MAN-Fahrzeugen

Wesentliche Spezifikationen

• Anschluss: 12-poliger Stecker, kompatibel mit der LINK 7xx-Serie
• CAN-Bus-Unterstützung: Zwei-Draht-CAN-Kommunikationsschnittstelle
• Stromleitungen: Dedizierte Strom- und Masseleiter für die Stromversorgung des Geräts im Fahrzeug
• Kabeltyp: Mehrleiter-Installationskabelbaum, ausgelegt für Fahrzeugumgebungen
• Kompatibilität: Entwickelt für die Integration mit MAN-Fahrzeugkabelbäumen und TOMTOM LINK 7xx-Telematikeinheiten

Anwendung

Verbinden Sie den 12-poligen Stecker mit der TOMTOM Webfleet LINK 7xx-Einheit und verlegen Sie das Kabel durch das Fahrzeug zum Hauptkabelbaum oder Sicherungskasten gemäß den Verlegevorschriften des Fahrzeugherstellers. Befestigen Sie das Kabel mit geeigneten Halterungen und schützen Sie freiliegende Abschnitte bei Bedarf mit Schutzschlauch oder Klebeband. Schließen Sie die Strom- und Masseleitungen an die Fahrzeugstromquelle an und verbinden Sie das CAN-Paar mit dem Fahrzeug-CAN-Bus gemäß dem Fahrzeugschaltplan und den Installateurhinweisen. Überprüfen Sie die Anschlüsse, montieren Sie das Gerät am vorgesehenen Ort und führen Sie Systemtests durch, um die Stromversorgung und CAN-Kommunikation mit der Telematikplattform zu bestätigen.

Empfehlungen

Ziehen Sie einen qualifizierten Installateur hinzu und konsultieren Sie die Schaltpläne von MAN-Fahrzeugen vor der Installation. Stellen Sie sicher, dass alle Verbindungen sicher und vor Zug, Feuchtigkeit und Hitze geschützt sind. Führen Sie nach der Installation Diagnoseprüfungen durch, um den CAN-Bus-Nachrichtenaustausch und den Betrieb der Telematikeinheit zu bestätigen, bevor Sie das Fahrzeug wieder in Betrieb nehmen.
