TNC-Stecker zum Crimpen RG-174/RG-316 DeLOCK 90015

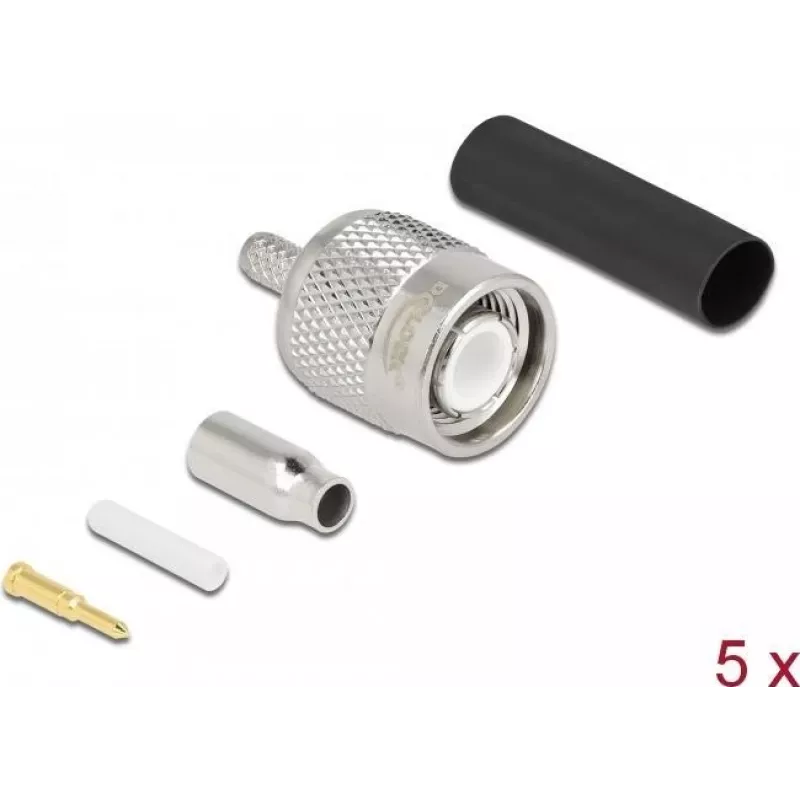

Der DeLOCK TNC-Stecker zum Crimpen ist für die Verwendung mit RG-174- und RG-316-Koaxialkabeln vorgesehen. Er bietet eine Impedanz von 50 Ω und wird mit einem passenden Schrumpfschlauch geliefert. Der Stecker verfügt über vernickelte Kontakte und kompakte Abmessungen (14,4 mm × 23,8 mm × 14,4 mm). Jede Packung enthält fünf Stecker, geeignet für Montage und Reparatur von HF-Verkabelungssystemen.

Vorteile

Vernickelte Kontakte gewährleisten Korrosionsbeständigkeit und stabile Signalübertragung. Der mitgelieferte Schrumpfschlauch bietet Zugentlastung und zusätzliche Isolierung für die gecrimpte Verbindung. Die kompakte Größe macht den Stecker geeignet für Installationen mit begrenztem Platz. Eine Packung mit fünf Stück bietet mehrere Ersatzstecker für kleine Projekte oder Wartungsarbeiten.

Geeignet für

Wichtige Spezifikationen

Verwendung

Bereiten Sie das RG-174- oder RG-316-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum gemäß den Crimpanweisungen des Steckerherstellers abisolieren. Führen Sie das vorbereitete Kabel so in den TNC-Stecker ein, dass der Innenleiter den Pin kontaktiert und das Geflecht den Körper berührt. Setzen Sie die Crimphülse auf und befestigen Sie sie mit einem geeigneten Crimpwerkzeug. Bringen Sie den Schrumpfschlauch über der Verbindung an und erwärmen Sie ihn, um eine Schutzmanschette zu erzeugen. Überprüfen Sie Durchgang und Impedanz nach der Montage.

Empfehlungen

Verwenden Sie ein kompatibles Crimpwerkzeug, das auf Stecker- und Kabeltyp abgestimmt ist, um zuverlässigen mechanischen und elektrischen Kontakt sicherzustellen. Vermeiden Sie übermäßiges Erhitzen des Schrumpfschlauchs und des Steckers während der Montage. Testen Sie montierte Stecker mit geeigneten HF-Messgeräten, um die ordnungsgemäße 50-Ω-Leistung zu bestätigen.
