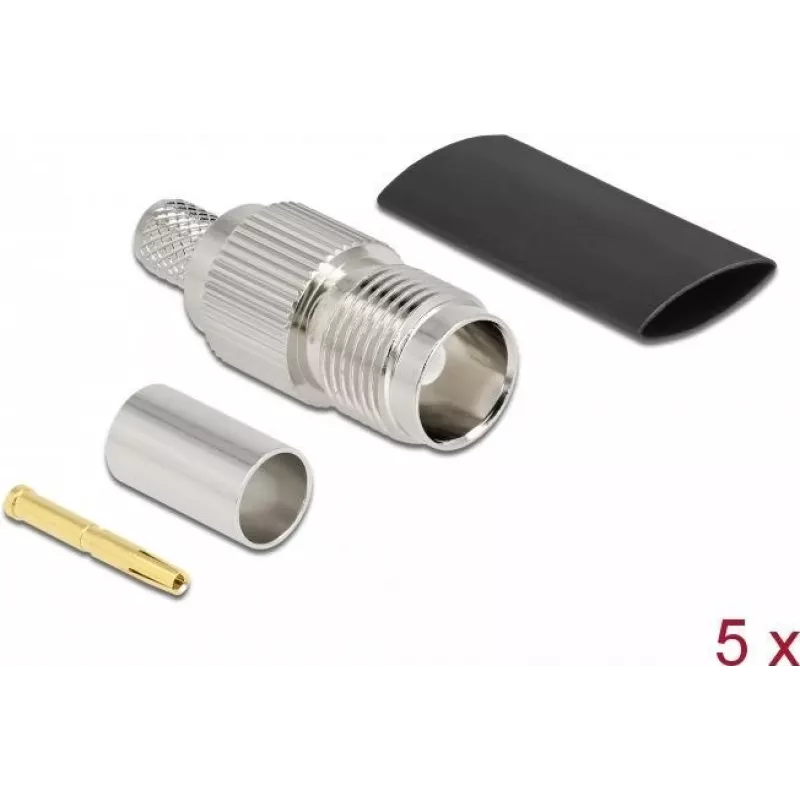

TNC-Buchse zum Crimpen von RG-59 DeLOCK 90031

Die DeLOCK TNC-Buchse zum Crimpen von RG-59-Kabeln ist für den Einsatz in der Hochfrequenztechnik vorgesehen, wo eine zuverlässige 75-Ω-Verbindung erforderlich ist. Der Steckverbinder umfasst einen passenden Schrumpfschlauch und vernickelte Kontakte für eine verbesserte Haltbarkeit. Dank seiner kompakten Abmessungen (12 mm Breite, 30 mm Tiefe, 12 mm Höhe) ist er einfach zu handhaben, und die Packung enthält fünf Stück, geeignet für kleine Installations- oder Reparaturprojekte.

Vorteile

Die Crimp-TNC-Buchse bietet eine definierte 75-Ω-Impedanz und vernickelte Kontakte, die korrosions- und verschleißbeständig sind. Der mitgelieferte Schrumpfschlauch schützt den Kabelabschluss und verbessert die mechanische Stabilität. Das kompakte Gehäuse vereinfacht die Handhabung bei der Montage, und die Packung mit fünf Steckverbindern stellt mehrere Abschlüsse ohne wiederholte Käufe sicher.

Geeignet für

Wichtige technische Daten

Anwendung

Bereiten Sie das RG-59-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die erforderlichen Längen für den TNC-Crimpstecker abisolieren. Schieben Sie den mitgelieferten Schrumpfschlauch auf das Kabel, bevor Sie den Stecker montieren. Montieren Sie die Steckerteile gemäß den Crimpanweisungen des Herstellers, crimpen Sie den Mittelstift und die äußere Hülse mit dem entsprechenden Crimpwerkzeug und erwärmen Sie dann den Schrumpfschlauch, um den Abschluss zu sichern und zu isolieren. Überprüfen Sie nach der Montage die mechanische und elektrische Verbindung.

Empfehlungen

Verwenden Sie das angegebene Crimpwerkzeug und die korrekte Dimensionierung für RG-59, um eine stabile 75-Ω-Verbindung zu gewährleisten. Vermeiden Sie übermäßige Hitze beim Schrumpfen des Schlauchs, um eine Beschädigung des Dielektrikums zu verhindern. Überprüfen Sie die Kontinuität und Impedanz, wenn eine präzise HF-Leistung erforderlich ist.
