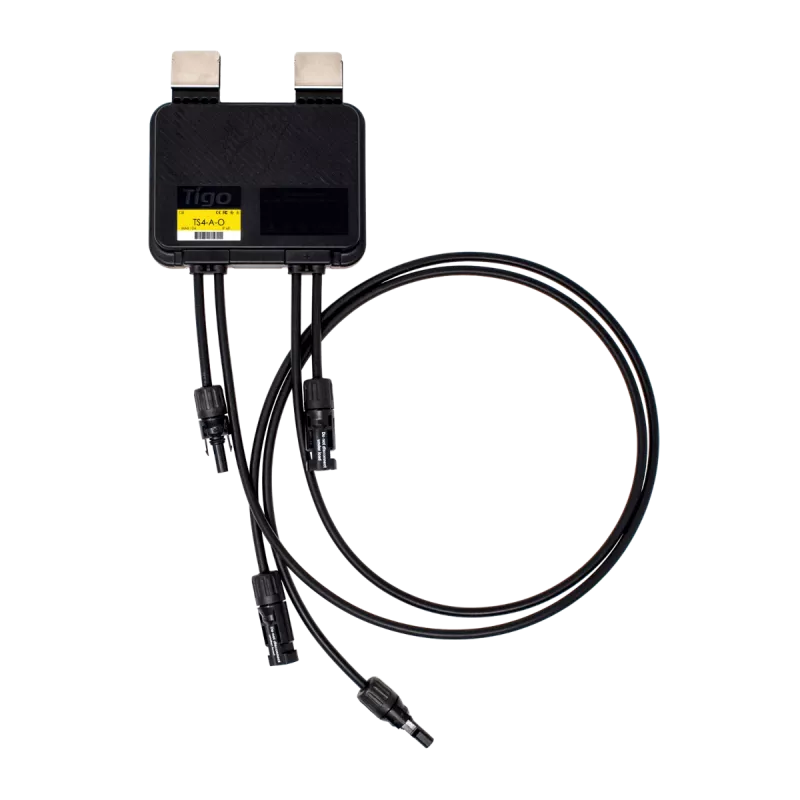

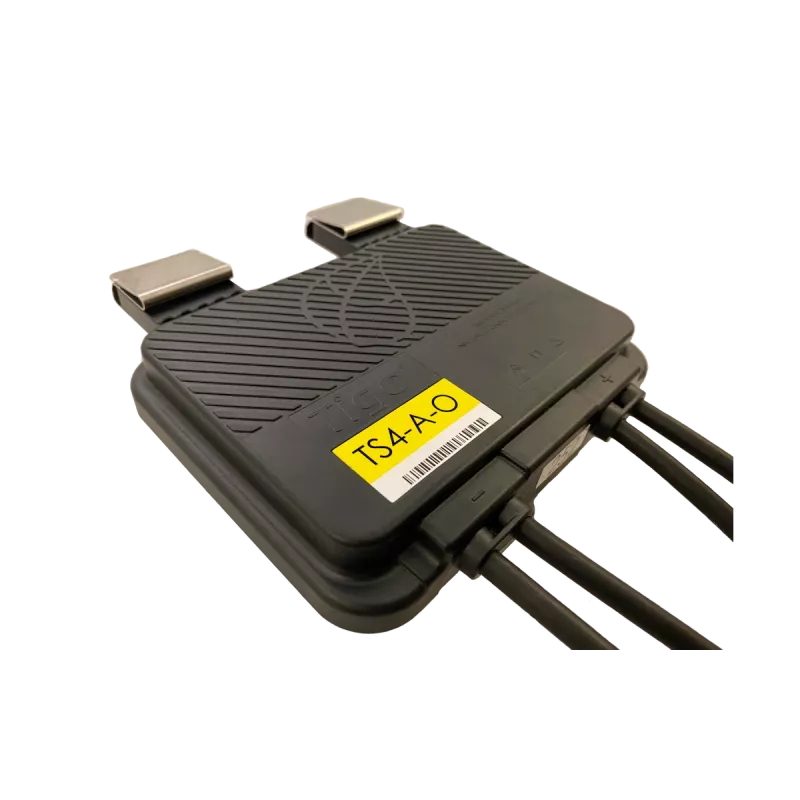

TIGO TS4-A-O 15A 700W 1000V IEC Moduloptimierer, Schattenmanagement und Überwachung auf Modulebene

Der TIGO TS4-A-O ist ein Leistungsoptimierer auf Modulebene für Photovoltaikanlagen. Ausgelegt für 15 A, bis zu 700 W und 1000 V IEC, wird der Optimierer an der Modulanschlussdose installiert und bietet Optimierung pro Modul, Schattenmanagement und Überwachung auf Modulebene bei Verwendung mit kompatiblen TIGO-Systemen. Das Gerät unterstützt die Fehlererkennung und ermöglicht einen verbesserten Energieertrag und eine bessere Sichtbarkeit der Systemleistung.

Vorteile

Der TS4-A-O bietet eine Maximum-Power-Point-Optimierung pro Modul, um den Energieertrag unter variablen Bedingungen zu steigern. Er enthält Schattenmanagementfunktionen, die die Auswirkungen von Teilabschattungen mildern, und ermöglicht eine Überwachung auf Modulebene für gezielte Diagnosen. Das Gerät ist kompakt und für die direkte Montage an der Modulanschlussdose ausgelegt, und seine elektrischen Nennwerte (15 A, 700 W, 1000 V IEC) eignen sich für eine Reihe von privaten und gewerblichen PV-Modulen.

Geeignet für

• Private Photovoltaik-Dachanlagen
• Gewerbliche PV-Arrays, die eine Überwachung auf Modulebene erfordern
• Installationen mit Teilabschattung, bei denen Schattenmanagement erforderlich ist
• Systeme, die kompatible TIGO-Kommunikations- und Überwachungshardware verwenden

Wichtige Spezifikationen

• Modell: TIGO TS4-A-O (MPN 462-00252-32, EAN 2000001295083)
• Elektrische Nennwerte: 15 A, bis zu 700 W, 1000 V IEC
• Funktionalität: Optimierer auf Modulebene, Schattenmanagement, Überwachung auf Modulebene
• Montage: an der Modulanschlussdose
• Nettogewicht: 0,52 kg; Bruttogewicht: 0,63 kg; Verpackungsabmessungen (B×T×H): 138 × 140 × 23 mm
• Menge pro Packung: 1 Stück; Palettenmenge: 1587 Stück
• Verpackungsmaterialien: Papier/Pappe 85 g, Kunststoff (kein PET) 25 g; Taragewicht: 0,11 kg
• Eingebaute Batterie: Nein; WEEE-Steuer: Ja; WEEE-Klassifizierung: CL109:6:2017-04-01
• Weitere Merkmale: 0,12/1,2M, MCA (Herstellerdaten)
• Garantie: 300 Monate

Verwendung

Installieren Sie den TS4-A-O an der Modulanschlussdose gemäß dem TIGO-Installationshandbuch und den örtlichen Elektrovorschriften. Schließen Sie die DC-Eingangs- und Ausgangsleiter gemäß der angegebenen Polarität und den Nennwerten an und integrieren Sie den Optimierer in das TIGO-Kommunikations-/Überwachungssystem, um Daten auf Modulebene zu erhalten. Überprüfen Sie die Anschlüsse, die Erdung und die Systemkonfiguration, bevor Sie es in Betrieb nehmen. Verwenden Sie kompatible Steckverbinder und Montageteile gemäß den Empfehlungen des Herstellers.

Empfehlungen

Für eine optimale Leistung kombinieren Sie den TS4-A-O mit kompatibler TIGO-Überwachungshardware und befolgen Sie die Inbetriebnahme- und Firmware-Update-Verfahren des Herstellers. Stellen Sie sicher, dass das Systemdesign die Grenzen von 15 A, 700 W und 1000 V IEC einhält, und berücksichtigen Sie Verschattungsmuster bei der Array-Anordnung, um die Vorteile von Schattenmanagement und Optimierung auf Modulebene zu maximieren.
