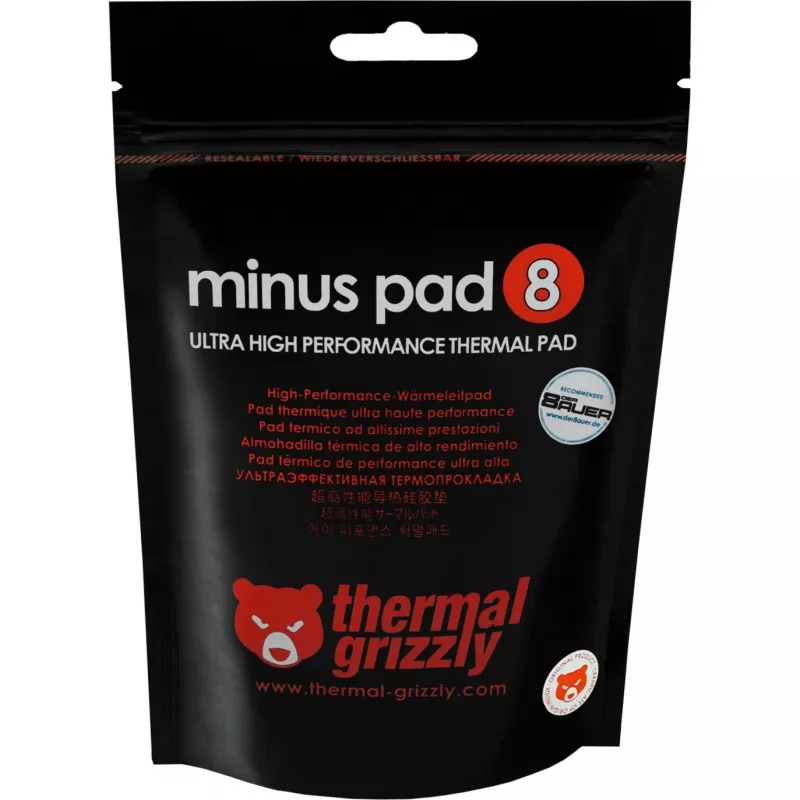

Thermal Pad Thermal Grizzly Minus Pad 8

Das Thermal Grizzly Minus Pad 8 ist ein Hochleistungs-Thermal-Pad, das für eine effiziente Wärmeübertragung zwischen elektronischen Komponenten und Kühlkörpern entwickelt wurde. Hergestellt aus einer silikonbasierten Keramikverbindung mit Nano-Aluminiumoxid- und Metalloxid-Zusätzen, vereint das Pad hohe Wärmeleitfähigkeit mit elektrischer Isolierung und hoher Kompressibilität. Es wird in einem kompakten, rechteckigen Format geliefert, das für eine Vielzahl von Elektronikanwendungen geeignet ist, bei denen ein Spaltausgleich und eine zuverlässige thermische Kopplung erforderlich sind.

Vorteile

Das Minus Pad bietet eine Wärmeleitfähigkeit von 8 W/m·K und ist dabei hoch kompressibel, um kleine Spalte zwischen den Teilen zu füllen. Seine flexible, elastische Oberfläche ermöglicht eine einfache Anwendung mit minimalem Druck und sorgt für einen stabilen Kontakt über die Zeit. Das Material ist elektrisch isolierend und RoHS-konform, was einen sicheren und umweltverträglichen Betrieb über einen weiten Temperaturbereich gewährleistet.

Geeignet für

• Thermische Kopplung zwischen Chips, Modulen und Kühlkörpern in der Consumer- und Industrie-Elektronik
• Ausfüllen kleiner Luftspalte in engen Baugruppen oder bei unebenen Oberflächen
• Anwendungen, die elektrische Isolierung in Kombination mit guter Wärmeübertragung erfordern

Wichtige Spezifikationen

• Wärmeleitfähigkeit: 8 W/m·K

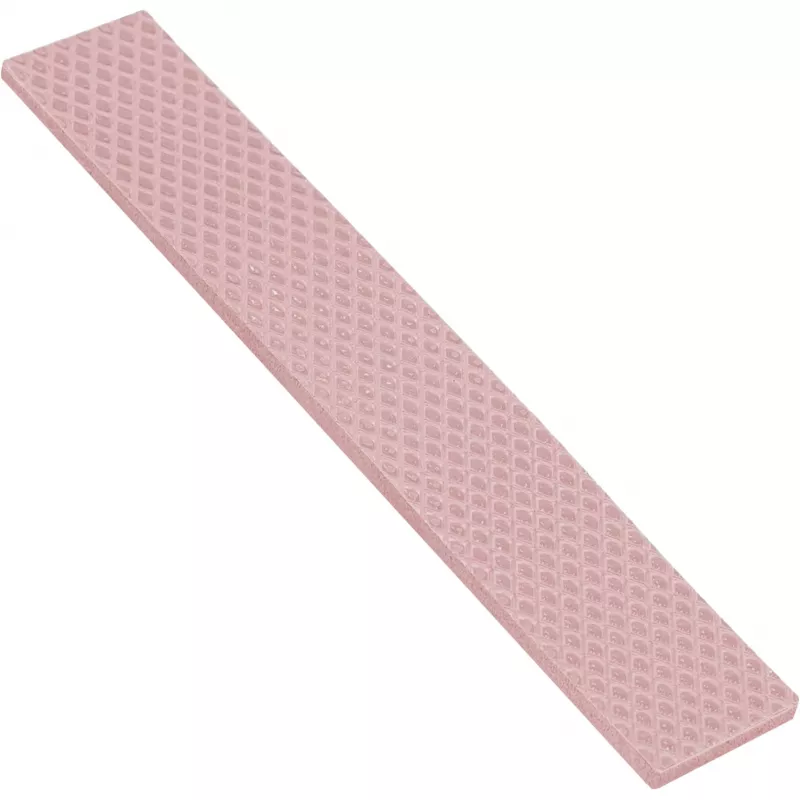

• Abmessungen (ca.): 120 mm × 20 mm × 2 mm
• Materialbasis: Keramik-Silikon-Komplex mit Nano-Aluminiumoxid- und Metalloxid-Zusätzen
• Elektrisches Verhalten: isolierend
• Betriebstemperaturbereich: -100 °C bis 250 °C
• Konformität: RoHS

Anwendung

Schneiden Sie das Minus Pad 8 mit einer scharfen Klinge oder Schere auf die gewünschte Form und Größe zu. Reinigen und trocknen Sie beide Kontaktflächen vor der Anwendung, um Staub, Fett oder Rückstände zu entfernen. Legen Sie das Pad zwischen die Komponente und den Kühlkörper und üben Sie leichten Druck aus, damit das Pad zusammengedrückt wird und sich Oberflächenunregelmäßigkeiten anpasst. Bauen Sie das Gerät wieder zusammen und stellen Sie sicher, dass die mechanische Befestigung einen gleichmäßigen Kontakt ohne übermäßige Kompression über die spezifizierte Dicke des Pads hinaus gewährleistet.

Empfehlungen

Lagern Sie das Thermal-Pad flach und geschützt vor Staub und direkter Sonneneinstrahlung. Vermeiden Sie ein Dehnen des Materials. Für eine optimale Wärmeleistung stellen Sie sicher, dass die Oberflächen sauber sind, und wählen Sie eine Pad-Dicke, die eine leichte Kompression beim Festziehen der Baugruppe ermöglicht.
