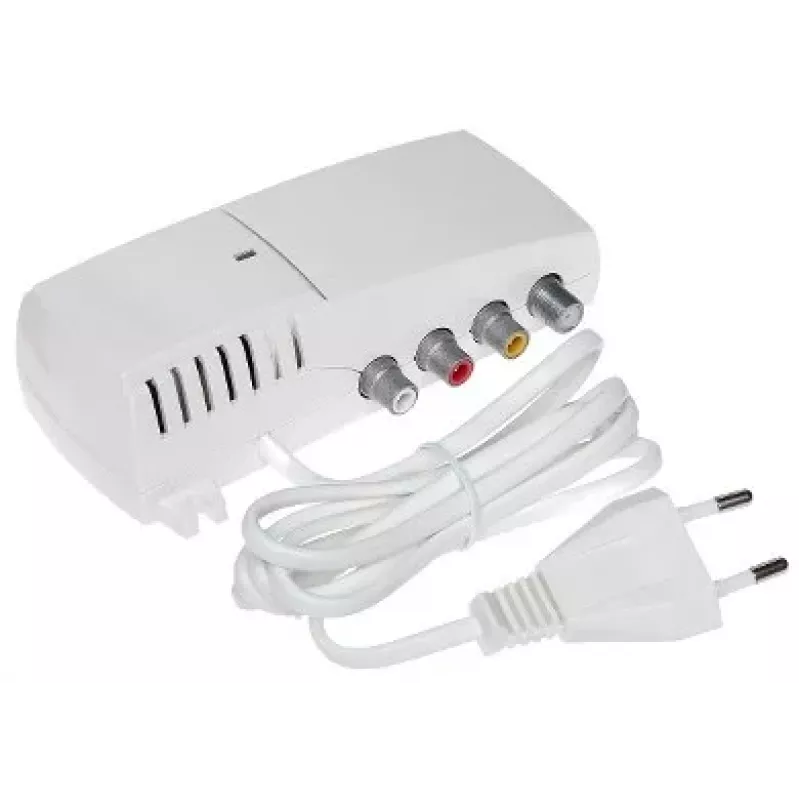

TERRA TV Modulator MT-47

Der TERRA TV Modulator MT-47 ist ein professioneller HF-Modulator zur Verteilung von Audio- und Videosignalen über Koaxialkabelnetze. Er wandelt Composite-Video- und Stereo-Audio-Eingänge in ein PAL-moduliertes HF-Ausgangssignal um und deckt die VHF- und UHF-Bänder von 47 bis 862 MHz ab. Ideal für CCTV, MATV und kleine Rundfunkanwendungen verfügt dieses Gerät über eine quarzstabilisierte Frequenzregelung, einen eingebauten Testbildgenerator und eine Antennen-Durchschleifung für eine einfache Integration.

Vorteile

Die quarzstabilisierte Frequenzregelung gewährleistet einen stabilen, driftfreien Betrieb. Die mikroprozessorgesteuerte Schnittstelle mit LED-Anzeige und Tasten ermöglicht eine einfache Kanalauswahl und Einrichtung. Der eingebaute Testbildgenerator vereinfacht Installation und Fehlersuche. Die Antennen-Durchschleifung ermöglicht das Verketten mehrerer Modulatoren oder den Anschluss an ein bestehendes Antennensystem.

Geeignet für

• Verteilung von TV-Signalen in Hotels, Krankenhäusern, Schulen und Gewerbegebäuden
• CCTV-Videoverteilung über Koaxialkabel
• Kleine Rundfunkanlagen und Kopfstellensysteme
• Hinzufügen lokaler Videoquellen (z. B. Kameras, Mediaplayer) zu einem HF-Verteilnetz

Wichtige Spezifikationen

• Eingang: 3x RCA (Video, Audio L, Audio R)
• Ausgang: 1x HF-Koaxial (F-Typ)
• Modulationsstandard: PAL B/G, D/K, I, L (wählbar)
• Ausgangsfrequenzbereich: 47-862 MHz
• Ausgangskanäle: VHF (S03-S38), UHF (21-69)
• HF-Ausgangspegel: 85 dBµV
• Video-Eingangspegel: 1 Vss (75 Ohm)
• Audio-Eingangspegel: 0,775 Vrms (10 kOhm)
• Frequenzregelung: Quarzstabilisiert
• Steuerungsmethode: Mikroprozessor mit LED-Anzeige und Tasten
• Stromversorgung: 230V AC, 50Hz
• Leistungsaufnahme: 3 W
• Antennen-Durchschleifung: Ja (HF-EIN/AUS)
• Testbildgenerator: Ja
• Videocodierung: PAL
• Kanalauswahl: Digital
• Betriebstemperatur: 0°C bis +40°C
• Gehäusematerial: Kunststoff

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige RG6-Koaxialkabel und F-Stecker. Stellen Sie sicher, dass der Ausgangskanal nicht von einem starken Rundfunksignal belegt ist, um Interferenzen zu vermeiden. Der Modulator ist nur für den Innenbereich ausgelegt; vermeiden Sie Feuchtigkeit oder extreme Temperaturen.
