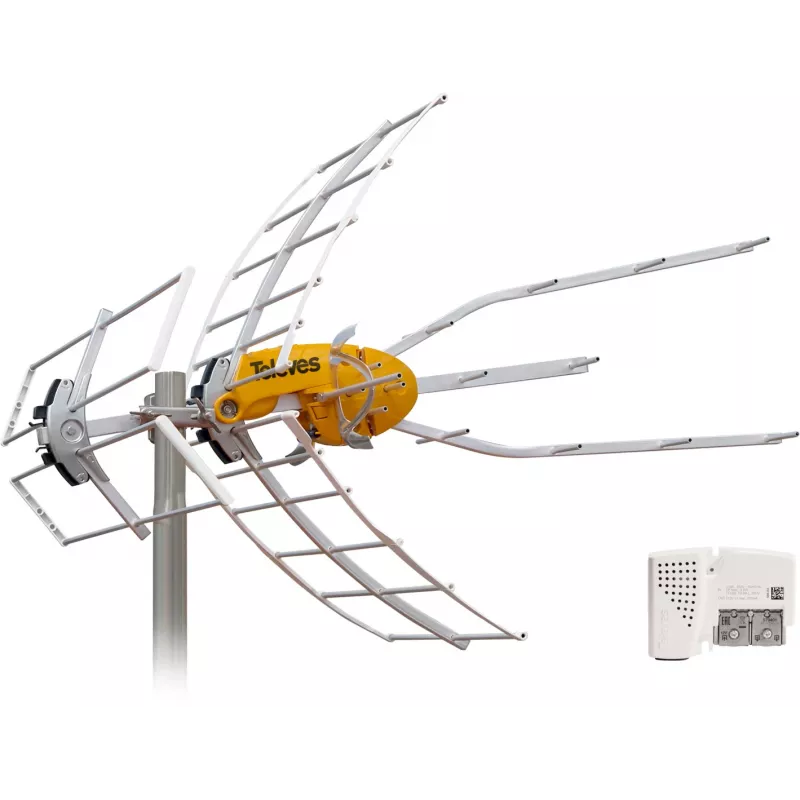

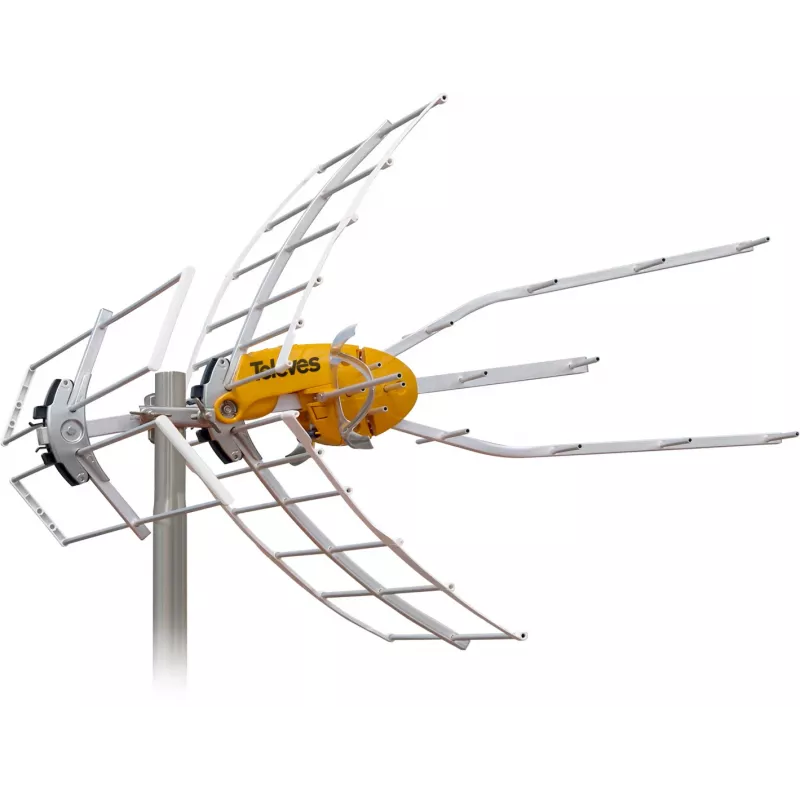

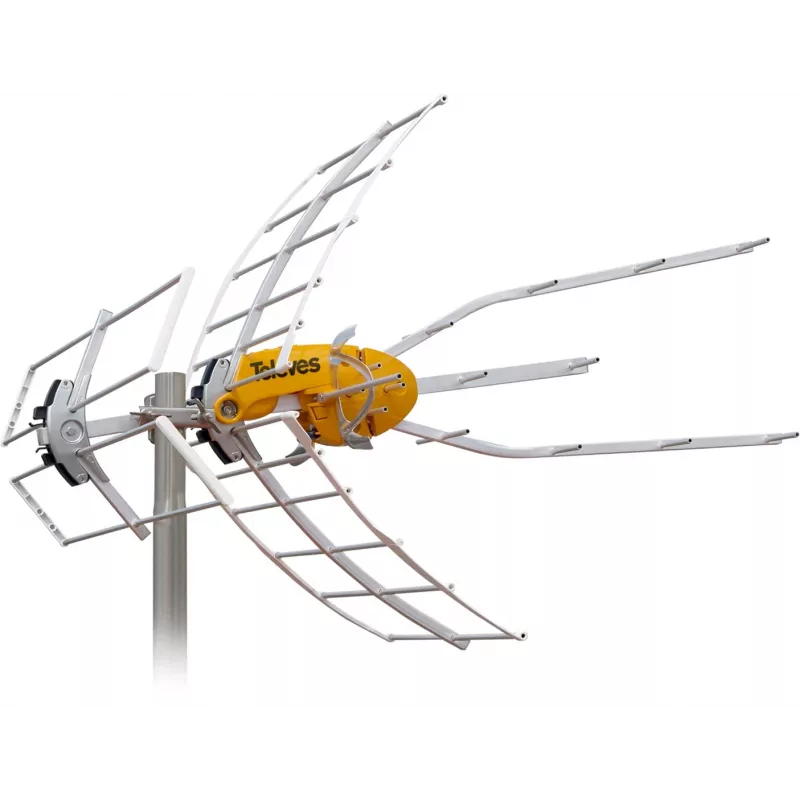

TELEVES Ellipse Mix BIII/UHF (LTE700) TV-Antenne mit BOSS-Technologie - Ref. 148821

In Gebieten mit schwachem Empfang, in denen VHF-Band III und UHF-Kanäle mit einer einzigen Antenne empfangen werden müssen, bietet die TELEVES Ellipse Mix BIII/UHF (LTE700) eine robuste und zukunftssichere Empfangslösung. Diese Außenantenne kombiniert einen UHF-Teil mit hohem Gewinn mit einem integrierten Band-III-Dipol, alles in einem kompakten elliptischen Radom, das rauen Wetterbedingungen standhält. Der eingebaute LTE700-Filter schützt vor Störungen durch LTE/5G-Übertragungen im 700-MHz-Band und gewährleistet einen sauberen DVB-T2-Empfang.

Technische Daten

• Kombinierter Empfang von BIII (174-230 MHz) und UHF (470-694 MHz)
• Integrierter LTE700-Notchfilter (C48)
• Passiver Gewinn: BIII 10 dBi, UHF 17 dBi
• Aktiver Gewinn mit BOSS: BIII 20 dBi, UHF 38 dBi
• Automatische Verstärkungsregelung (AGC) mittels BOSS-Technologie
• Niedrige Rauschzahl: 2,5 dB (typ.) bei Stromversorgung
• Stromversorgung: 12-24 V DC, 40 mA (BOSS aktiv)
• Horizontale Öffnungswinkel: 30°
• Front-to-Back-Verhältnis (UHF): >20 dB
• Polarisation: horizontal oder vertikal
• F-Anschluss
• IP53-Wetterschutz
• Betriebstemperatur: -25 bis +55 °C
• Mastklemme passend für Mastdurchmesser bis 60 mm
• Windlast: 110 N bei 130 km/h

Warum diese Antenne wählen

Die Ellipse Mix zeichnet sich durch ihre Dualband-Vielseitigkeit und den intelligenten BOSS-Vorverstärker aus. Die BOSS-Technologie passt die Verstärkung automatisch an das ankommende Signal an, verhindert Übersteuerung in Gebieten mit starkem Signal und verstärkt schwache Signale in abgelegenen Gegenden. Das Ergebnis ist ein stabiles Ausgangssignal mit minimaler Verzerrung, was diese Antenne ideal für Installationen macht, bei denen die Signalstärke im Tagesverlauf schwankt. Darüber hinaus bietet der LTE700-Filter Sicherheit für Zuschauer in der Nähe von Mobilfunk-Basisstationen, da er potenzielle Störungen effektiv unterdrückt, ohne die UHF-Leistung zu beeinträchtigen.

Ideale Anwendungsfälle

• Einfamilienhäuser in ländlichen oder vorstädtischen Gebieten mit gemischtem BIII/UHF-Empfang
• Ersatz für separate VHF- und UHF-Antennen durch eine einzige, platzsparende Einheit
• DVB-T2-Installationen, die LTE700-Störschutz erfordern
• Vertikale oder horizontale Polarisation passend zu den lokalen Senderkonfigurationen

Gut zu wissen

Diese Antenne ist für die Montage an einem Außenmast konzipiert und wird mit einer robusten Klemme geliefert, die für Masten bis 60 mm Durchmesser geeignet ist. Der Ausgang ist ein F-Anschluss, der eine sichere und wetterfeste Verbindung zu Ihrem Koaxialkabel gewährleistet. Bei Verwendung des aktiven BOSS-Verstärkers ist ein geeigneter Einspeiser (12-24 V DC) erforderlich; die geringe Stromaufnahme von 40 mA ermöglicht eine einfache Stromversorgung über einen handelsüblichen Bias-T oder die Receiver-Versorgung. Das IP53-zertifizierte Radom schützt die interne Elektronik vor Regen und Staub, und die leichte, aber robuste Konstruktion minimiert die Windlast.
