Techly Audio Extractor 7.1 LPCM HDMI 4K UHD 3D IDATA HDMI-EA74K

Der TECHLY (IDATA) HDMI-EA74K Audio Extractor zieht Mehrkanal-Audio von einer HDMI-Quelle und gibt es über optisch (S/PDIF) oder vier 3,5-mm-Analogausgänge aus, während das HDMI-Video an ein Anzeigegerät weitergeleitet wird. Das kompakte Gerät unterstützt bis zu 4Kx2K-Video, 3D und hochauflösende Audioformate und eignet sich daher für Heimkino- und AV-Installationen, die eine separate Audioführung von einem HDMI-Feed erfordern.

Vorteile

Der Extractor unterstützt HDMI-Audio-Abtastraten bis zu 192 kHz und optisches S/PDIF-Audio bis zu 192 kHz und kann LPCM 2/5.1/7.1 sowie verschiedene komprimierte und verlustfreie Bitstream-Formate (Dolby Digital, DTS, Dolby TrueHD, DTS-HD Master Audio) liefern. Er ermöglicht 4Kx2K-Auflösung und 3D-Video-Durchschleifung, entspricht HDMI-, HDCP 1.2- und DVI-1.0-Standards, unterstützt High-Bit-Rate (HBR) HDMI-Audio und beinhaltet EDID-Verwaltung zwischen LPCM 7.1, TV-EDID und Audio-Bitstream-Optionen. Das Gerät ist kompakt (95 × 82 × 23 mm), wird über das mitgelieferte 5V-2A-Netzteil betrieben und ist nach EC-, FCC- und WEEE-Anforderungen zertifiziert.

Geeignet für

• Heimkinosysteme, die einen separaten Mehrkanal-Audioausgang benötigen
• Anschluss von HDMI-Video an einen Fernseher oder Projektor, während das Audio an einen AV-Receiver oder externe Lautsprecher gesendet wird
• Setups, die 7.1-LPCM- oder Bitstream-Formate von einer HDMI-Quelle benötigen
• Installationen, bei denen optisches S/PDIF oder mehrere analoge Ausgänge erforderlich sind

Technische Daten

• Videobandbreite: 300 MHz / 9 Gbit/s
• Eingänge: 1 × HDMI

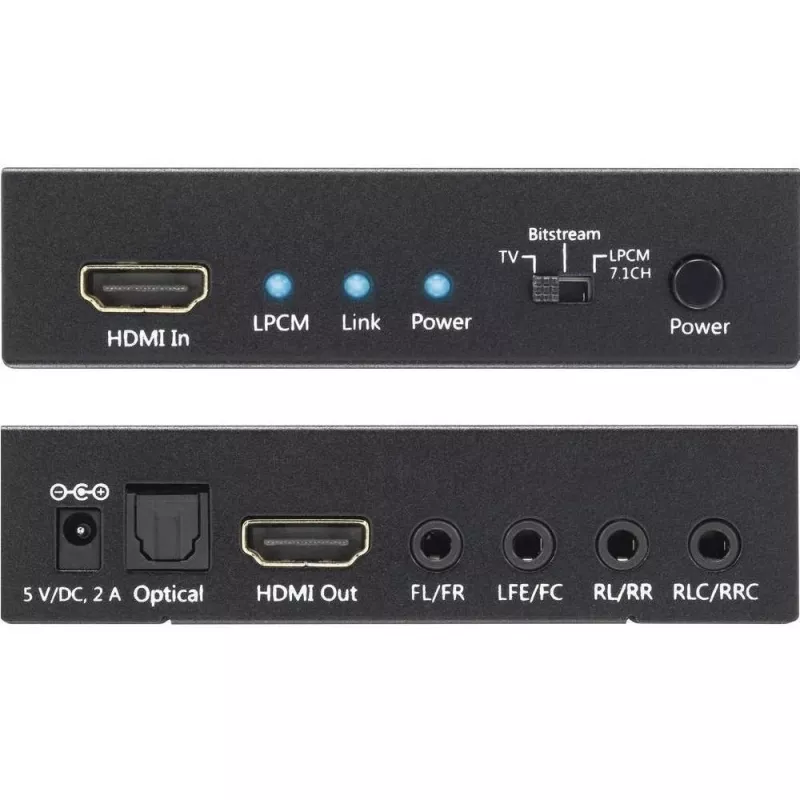

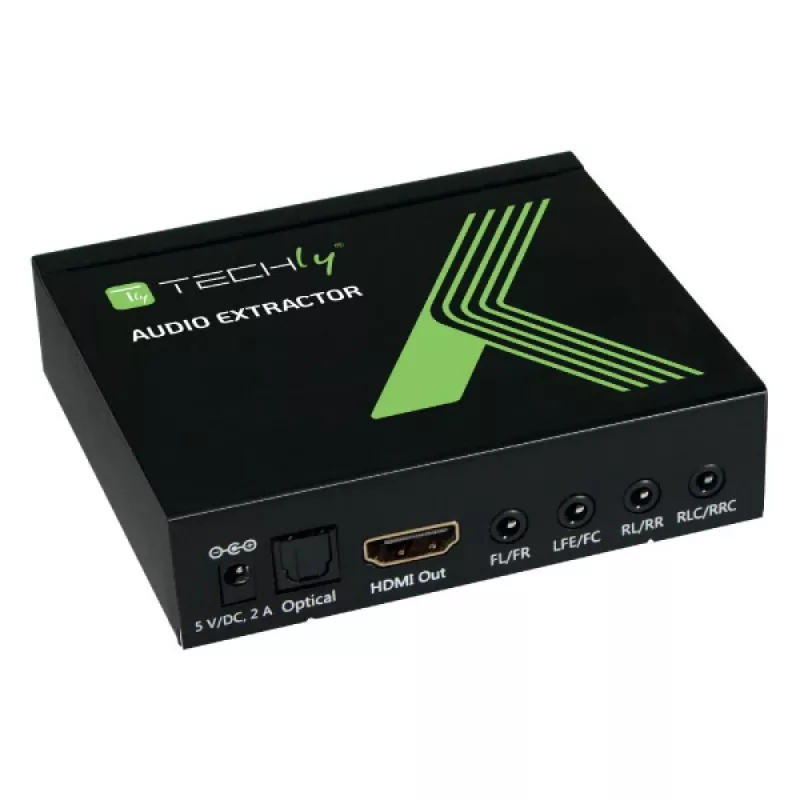

• Ausgänge: 1 × HDMI, 1 × Optisch (S/PDIF), 4 × 3,5-mm-Klinkenbuchse (analog Mehrkanal)
• Unterstütztes Video: bis zu 4Kx2K und 3D; HDMI/HDCP 1.2/DVI 1.0 konform
• HDMI-Audio-Abtastrate: bis zu 192 kHz
• Optische (S/PDIF) Abtastrate: bis zu 192 kHz

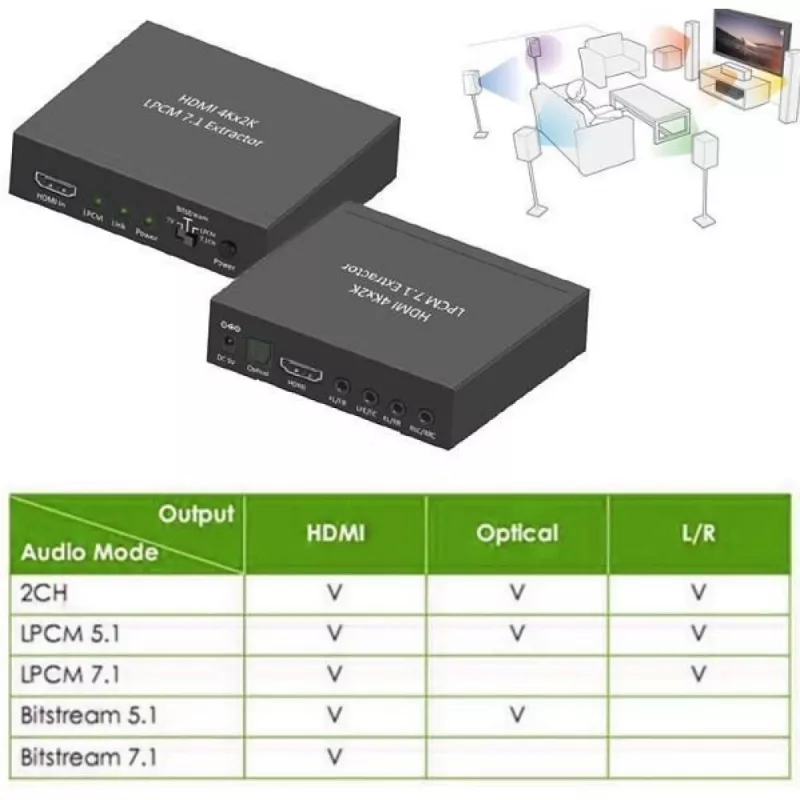

• Audioformate: LPCM 2/5.1/7.1, Dolby Digital, DTS, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
• Analoges Audio: 7.1-Kanal über vier 3,5-mm-Ausgänge
• Stromversorgung: 5 V, 2 A (enthalten)
• Abmessungen (B×T×H): 95 × 82 × 23 mm
• Betriebstemperatur: 0 °C bis 40 °C; Lagerung: -20 °C bis 60 °C
• Zertifizierungen: CE, FCC, WEEE

Anwendung

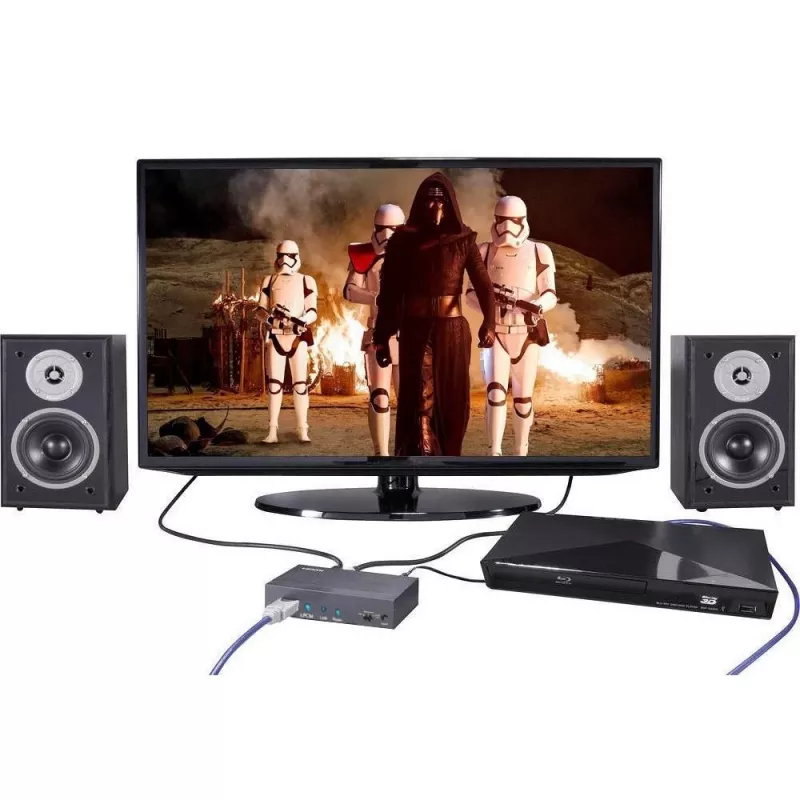

Schließen Sie eine HDMI-Quelle (Blu‑ray-Player, Spielkonsole, Set‑Top‑Box) an den HDMI-Eingang des Extractors an und verbinden Sie dann den HDMI-Ausgang des Extractors mit Ihrem Fernseher oder Projektor. Für Mehrkanal-Audio schließen Sie einen AV-Receiver oder ein Lautsprechersystem an den optischen Ausgang oder an die vier analogen 3,5-mm-Ausgänge entsprechend Ihrer Lautsprecherkonfiguration an. Betreiben Sie das Gerät mit dem mitgelieferten 5V/2A-Netzteil. Verwenden Sie kompatible HDMI-Kabel (empfohlene Längen bis zu 15 m bei 1080p 8‑Bit; bis zu 10 m bei 1080p 12‑Bit) und konfigurieren Sie die Audioausgabe und die EDID-Einstellungen des Quellgeräts nach Bedarf.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb hochwertige HDMI-Kabel, stellen Sie sicher, dass Ihr Quellgerät auf ein von Ihrem Audiosystem unterstütztes Ausgabeformat eingestellt ist (LPCM 7.1 oder geeigneten Bitstream), und konsultieren Sie die EDID-Optionen des Geräts, wenn inkompatible Audioformate auftreten. Sorgen Sie für ausreichende Belüftung und betreiben Sie das Gerät innerhalb des angegebenen Temperaturbereichs.
