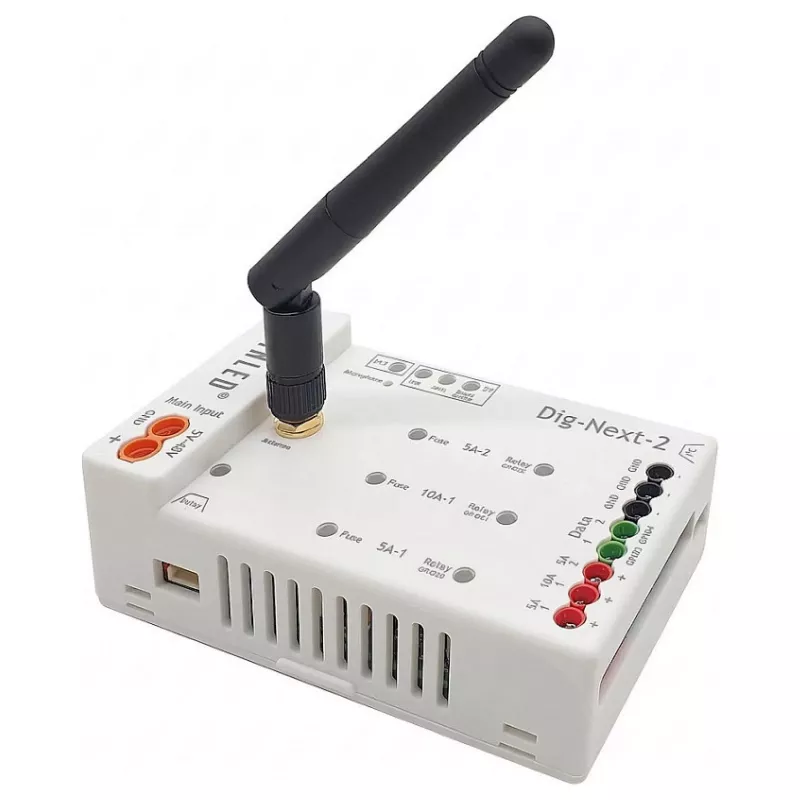

SYNERGY21 Synergy 21 LED QuinLED Dig-Next-2 Addressable LED Controller ESP32 Wi-Fi

Der SYNERGY21 Synergy 21 LED QuinLED Dig-Next-2 ist ein leistungsstarker adressierbarer LED-Controller, der auf dem ESP32-Mikrocontroller basiert. Entwickelt für anspruchsvolle LED-Beleuchtungsprojekte, bietet er nahtlose Wi-Fi-Konnektivität und unterstützt beliebte Firmware wie WLED und ESPHome. Mit zwei unabhängigen Datenleitungen und integriertem Pegelwandler sorgt dieser Controller für flüssige Animationen und zuverlässigen Betrieb einer breiten Palette adressierbarer LEDs.

Vorteile

• Zweikanaliger Ausgang für unabhängige LED-Streifen
• Integrierter 74AHCT125-Pegelwandler für 5V-Signalkompatibilität
• Verpolungsschutz und Sicherungen für sicheren Betrieb
• Over-the-Air (OTA)-Updates für einfache Firmware-Upgrades
• Echtzeiteffekte und Segmentsteuerung über Weboberfläche oder mobile App

Geeignet für

• Smart-Home-Beleuchtungsinstallationen
• Architektonische Akzentbeleuchtung
• DIY-LED-Projekte und Hobbyanwendungen
• Kommerzielle Display-Beleuchtung

Wichtige Spezifikationen

• Controller-Typ: Adressierbarer LED-Controller
• Mikrocontroller: ESP32
• Konnektivität: Wi-Fi (2,4 GHz)
• Firmware-Kompatibilität: WLED, ESPHome
• Eingangsspannung: 5-24V DC
• Ausgangskanäle: 2 unabhängige Datenleitungen
• Maximaler Ausgangsstrom (gesamt): 15A
• Pegelwandler: Integrierter 74AHCT125 (3,3V auf 5V)
• LED-Kompatibilität: WS2812B, SK6812, APA102, etc.
• Schutzfunktionen: Verpolungsschutz, Sicherungen, TVS-Dioden
• Stromeingangsanschluss: Schraubklemme (bis 12AWG)
• LED-Ausgangsanschluss: Schraubklemmen (bis 12AWG)
• Steuerungsschnittstelle: Weboberfläche, Mobile App (über WLED/ESPHome)
• Besondere Merkmale: Over-the-Air (OTA)-Updates, Echtzeiteffekte, Segmentsteuerung
• Montagemöglichkeiten: Für Gehäuse/Hutschienenintegration ausgelegt
• Betriebstemperatur: -20°C bis +50°C
• Leistungsaufnahme (nur Controller): <1W
• Datenausgabegeschwindigkeit: Hochgeschwindigkeit für flüssige Animationen

Empfehlungen

Für optimale Leistung verwenden Sie ein hochwertiges 5-24V DC-Netzteil, das den erforderlichen Strom für Ihre LED-Streifen liefern kann. Sorgen Sie für ausreichende Wärmeableitung bei Montage in geschlossenen Räumen. Kompatibel mit einer breiten Palette adressierbarer LEDs; detaillierte Einrichtungsanleitungen finden Sie im WLED-Projekt.
