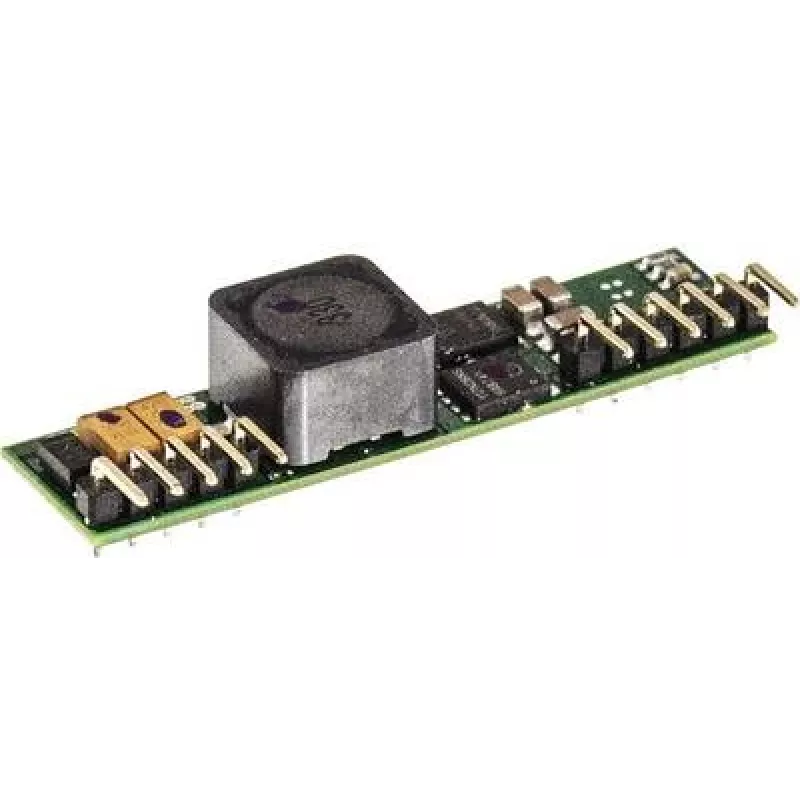

Stromadapter/Wandler MEAN WELL NID35-12, 35 W, Eingang 20–53 V, Ausgang 12 V, RoHS

MEAN WELL NID35-12 ist ein kompakter 35-W-DC-DC-Wandler, der eine feste 12-V-Ausgangsspannung aus einem weiten Eingangsspannungsbereich von 20–53 V DC liefert. Das Gerät ist für die Platinenmontage im offenen SIP-Gehäuse konzipiert und bietet einen kontinuierlichen Ausgangsstrom von bis zu 2,9 A sowie eine Fern-Ein/Aus-Steuerung für die Integration in automatisierte Systeme. Seine geringe Stellfläche und niedrige Bauhöhe machen es geeignet für platzbeschränkte industrielle und eingebettete Anwendungen, die eine stabile 12-V-Schiene erfordern.

Vorteile

Der Wandler bietet einen hohen Eingangsspannungsbereich und eine zuverlässige 12-V-Regelung bei bis zu 2,9 A, was den Einsatz mit verschiedenen Gleichspannungsquellen ermöglicht. Das offene SIP-Gehäuse für die Platinenmontage minimiert den Platzbedarf auf der Platine und vereinfacht die Integration in kundenspezifische Stromversorgungsbaugruppen. Die Fern-Ein/Aus-Funktion ermöglicht eine Systemsteuerung ohne zusätzliche externe Komponenten. Die RoHS-Konformität gewährleistet, dass das Gerät die üblichen Umwelt- und Sicherheitsanforderungen für Industrieelektronik erfüllt.

Geeignet für

• Versorgung von 12-V-Sensoren, Steuerungen und Kommunikationsmodulen aus Weitbereichs-Gleichspannungsquellen
• Eingebettete Systeme und kompakte industrielle Steuerungen mit begrenzter Platinenfläche
• Automatisierungsausrüstung, die eine ferngesteuerte Aktivierung/Deaktivierung der Stromschiene erfordert
• Kundenspezifische Stromverteilungsplatinen und Nachrüstungsdesigns

Wichtige Spezifikationen

• Ausgangsspannung: fest 12 V DC
• Ausgangsstrom: bis zu 2,9 A (max. 35 W)
• Eingangsspannungsbereich: 20–53 V DC
• Topologie: nicht isolierter DC-DC-Wandler (offener Rahmen)
• Gehäusetyp: SIP-Platinenmontage
• Steuerung: Fern-Ein/Aus-Funktion
• Montage: Durchsteckmontage auf Leiterplatte
• Umwelt: RoHS-konform

Verwendung

Montieren Sie den Wandler auf der Leiterplatte im vorgesehenen SIP-Durchsteck-Footprint und löten Sie die Anschlussstifte sicher an. Verbinden Sie den Gleichstromeingang innerhalb des angegebenen Bereichs von 20–53 V mit den Eingangspins und entnehmen Sie die geregelte 12-V-Ausgangsspannung an den entsprechenden Ausgangspins, wobei Sie auf die richtige Polarität achten. Verwenden Sie den Fern-Ein/Aus-Pin, um den Ausgang über einen Mikrocontroller oder einen externen Schalter entsprechend der Systemlogik ein- oder auszuschalten. Sorgen Sie für eine ausreichende Kupferfläche auf der Leiterplatte oder thermische Pfade, wenn das Gerät nahe seiner maximalen Last betrieben wird, um die Wärmeableitung zu unterstützen.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb sorgen Sie für ausreichende Belüftung und vermeiden Sie den Betrieb bei Volllast in engen Gehäusen. Platzieren Sie Eingangsfilter und Entkopplungskondensatoren nahe am Wandlereingang und befolgen Sie die Layoutrichtlinien des Herstellers für Erdung und Wärmemanagement, um Rauschen zu minimieren und eine stabile Regelung zu gewährleisten.
