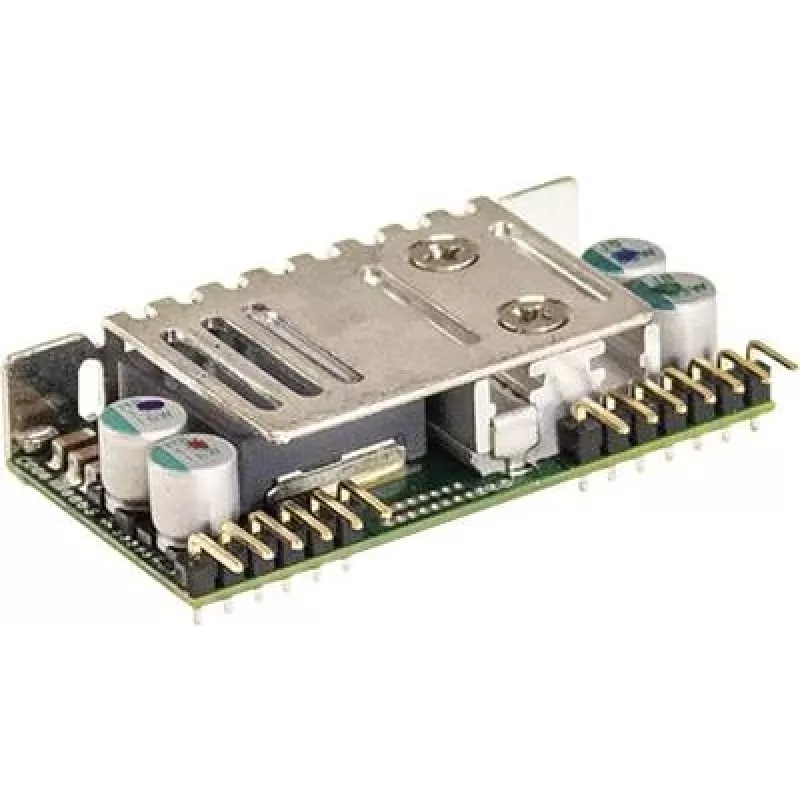

Stromadapter/Spannungswandler MEAN WELL NID100-12, 100 W, 12 V Ausgang, 20–53 V Eingang

MEAN WELL NID100-12 ist ein kompakter, nicht isolierter DC‑DC-Wandler, der einen weiten Eingangsspannungsbereich von 20–53 V in eine geregelte 12 V DC-Ausgangsspannung mit bis zu 100 W Leistung umwandelt. Als Open‑Frame-Modul im SIP-Format für die Leiterplattenmontage konzipiert, liefert es eine leistungsstarke 12 V-Schiene (7,5 A) in einem flachen Gehäuse (Tiefe 50,8 mm, Höhe 12 mm) und wiegt ca. 35 g. Das Modul verfügt über eine Remote-ON/OFF-Funktion und erfüllt die RoHS-Anforderungen, wodurch es sich für eingebettete Stromversorgungsdesigns, LED-Treiber und mobile Geräte eignet, bei denen Platz und Gewicht begrenzt sind.

Vorteile

Der NID100-12 bietet einen weiten Eingangsspannungsbereich (20–53 V), der wechselnde Batterie- oder Busspannungen toleriert und den Einsatz in verschiedenen Fahrzeug- und Industriesystemen ermöglicht. Sein Open‑Frame-SIP-Gehäuse ermöglicht die direkte Leiterplattenmontage und spart Platz im Gehäuse, während die nicht isolierte Topologie einen hohen Wirkungsgrad für wärmeempfindliche Anwendungen bietet. Die Remote-ON/OFF-Steuerung bietet eine komfortable Systemintegration und Power-Sequencing-Optionen. Der geringe Platzbedarf und das niedrige Gewicht unterstützen kompakte und mobile Anwendungen, ohne auf eine stabile 12 V-Versorgung zu verzichten.

Geeignet für

• Eingebettete Systeme und Einplatinencomputer, die eine stabile 12 V-Versorgung benötigen
• LED-Treiber und Beleuchtungsmodule mit 12 V-Eingang
• Mobile und fahrzeuggebundene Geräte mit 20–53 V Batterie- oder Busspannungen
• Industrielle Steuerungsmodule und Instrumentierung mit leiterplattenmontierter Stromwandlung

Technische Daten

• Ausgangsleistung: 100 W
• Ausgangsspannung: 12 V DC
• Maximaler Ausgangsstrom: 7,5 A
• Eingangsspannungsbereich: 20–53 V DC
• Topologie: nicht isolierter DC‑DC-Wandler
• Gehäusetyp: Open‑Frame SIP, für Leiterplattenmontage
• Größe: Tiefe 50,8 mm, Höhe 12 mm
• Gewicht: ca. 35 g
• Steuerung: Remote-ON/OFF-Funktion
• Konformität: RoHS

Verwendung

Montieren Sie das Modul direkt auf die Leiterplatte über die SIP-Pins, wobei auf einwandfreie Lötung und mechanische Unterstützung zu achten ist. Schließen Sie die Eingangsklemmen an eine 20–53 V DC-Quelle an, beachten Sie die korrekte Polarität und eine ausreichende Entkopplung am Eingang, um Rauschen zu minimieren. Verbinden Sie den 12 V-Ausgang mit der Last und stellen Sie sicher, dass der Gesamtstrombedarf 7,5 A nicht übersteigt und die Verkabelung und Steckverbinder für den Strom ausgelegt sind. Verwenden Sie den Remote-ON/OFF-Pin, um die Einschaltsequenz entsprechend dem Systemdesign zu steuern; befolgen Sie die Herstellerangaben zu den erforderlichen Steuersignalpegeln. Sorgen Sie für ein angemessenes Wärmemanagement und Belüftung in der Endmontage, um einen zuverlässigen Betrieb unter Volllast zu gewährleisten.

Empfehlungen

Um eine zuverlässige Leistung sicherzustellen, platzieren Sie Eingangs- und Ausgangsentkopplungskondensatoren nahe an den Modulpins, vermeiden Sie die Führung von Hochstromleiterbahnen in der Nähe empfindlicher Signalleitungen und überprüfen Sie die thermischen Bedingungen im Zielgehäuse. Bei mobilen oder fahrzeuggebundenen Installationen stellen Sie sicher, dass die Eingangsquelle Transienten innerhalb des Bereichs von 20–53 V tolerieren kann. Wenn ein Dauerbetrieb nahe der 100 W-Grenze geplant ist, implementieren Sie bei Bedarf eine Zwangsbelüftung oder zusätzliche Kühlkörper.
