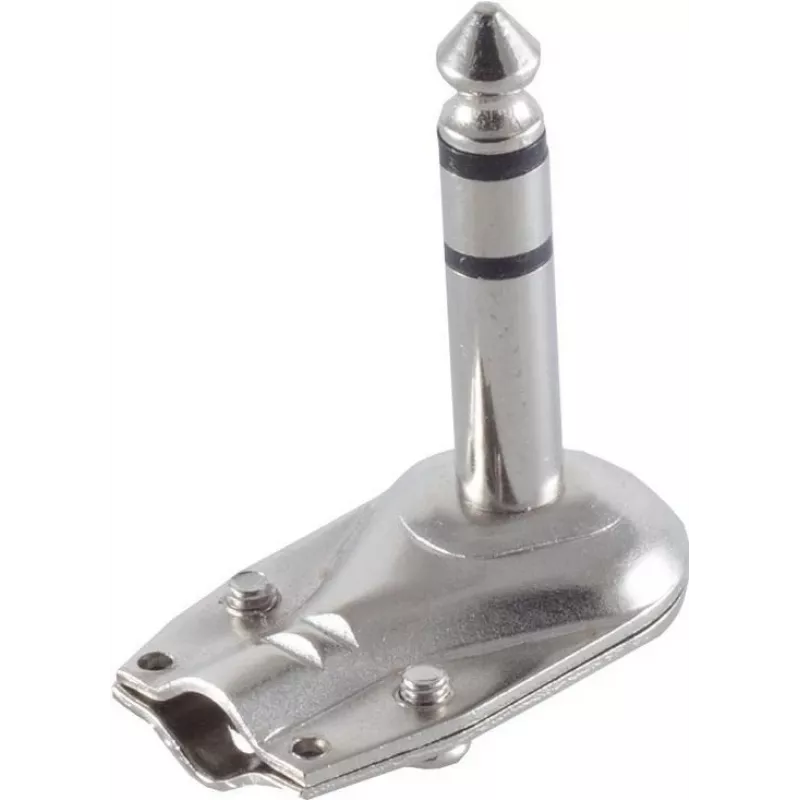

Stereo-Stecker ShiverPeaks 50110-WM 6,3 mm Metall rechtwinklig

Der Stereo-Stecker ShiverPeaks 50110-WM 6,3 mm Metall rechtwinklig ist ein Metall-6,3-mm-(1/4")-TRS-Stecker, der zum Konfektionieren von Kopfhörer-, Instrumenten- und Patchkabeln entwickelt wurde, wo eine kompakte, zuverlässige Verbindung erforderlich ist. Sein rechtwinkliges Gehäuse reduziert die Kabelbelastung und bietet ein Profil mit geringerem Platzbedarf, ideal für dicht belegte Buchsen an Pedalen, Audio-Interfaces und Mischpulten. Die Metallkonstruktion gewährleistet mechanische Haltbarkeit und stabilen Kontakt für Stereosignale in Studio-, Bühnen- und Heim-Audio-Setups.

Vorteile

Das rechtwinklige Design minimiert die Belastung des Kabels an der Verbindungsstelle und hilft, unbeabsichtigtes Trennen in beengten Räumen zu verhindern. Das Metallgehäuse verbessert die mechanische Festigkeit und Wärmebeständigkeit im Vergleich zu Kunststoffalternativen, während die TRS-Kontaktanordnung symmetrische oder Stereosignale unterstützt. Die robuste Bauweise bietet zuverlässigen elektrischen Kontakt und langfristige Haltbarkeit bei wiederholtem Einstecken und Entfernen.

Geeignet für

• Konfektionierung von Kopfhörerkabeln für Studio- oder persönliches Hören
• Anschluss von E-Gitarren, Keyboards oder anderen Instrumenten an Verstärker und Pedale
• Erstellung kurzer Patchkabel für Pedalboards und in Racks montierte Geräte
• Audio-Interfaces und Mischpulte, bei denen ein kompaktes Steckerprofil bevorzugt wird

Wichtige Spezifikationen

• Steckertyp: 6,3 mm (1/4") TRS-Stereo-Stecker, rechtwinklig
• Gehäusematerial: Metall
• Signalverarbeitung: Stereo- oder symmetrische TRS-Signale
• Mechanisches Merkmal: flache rechtwinklige Ausrichtung zur Reduzierung der Kabelbelastung
• Vorgesehene Kabeltypen: Instrumenten-, Kopfhörer- und Patchkabel mit geeigneten Leiterquerschnitten

Verwendung

Bereiten Sie das Kabel vor, indem Sie den äußeren Mantel und die Isolierschichten abisolieren, um die Spitzen-, Ring- und Schaftleiter freizulegen. Löten oder befestigen Sie jeden Leiter an den entsprechenden Kontakt am Stecker gemäß der TRS-Polarität: Spitze für links, Ring für rechts (oder heiß/Rückleiter bei symmetrischer Verdrahtung) und Schaft für Masse. Montieren Sie das Metallgehäuse um die Lötverbindungen und stellen Sie sicher, dass der Kabelmantel geklemmt wird, um Bewegungen zu verhindern. Testen Sie die Verbindung auf korrekte Stereobalance und mechanische Stabilität vor dem regelmäßigen Gebrauch.

Empfehlungen

Verwenden Sie diesen rechtwinkligen TRS-Metallstecker in Situationen, in denen der Platz begrenzt ist oder die Kabelbelastung am Stecker minimiert werden muss. Für beste Leistung wählen Sie Kabelleiter, die zur Kontaktgröße des Steckers passen, und vermeiden Sie übermäßiges Biegen direkt neben dem Gehäuse.
