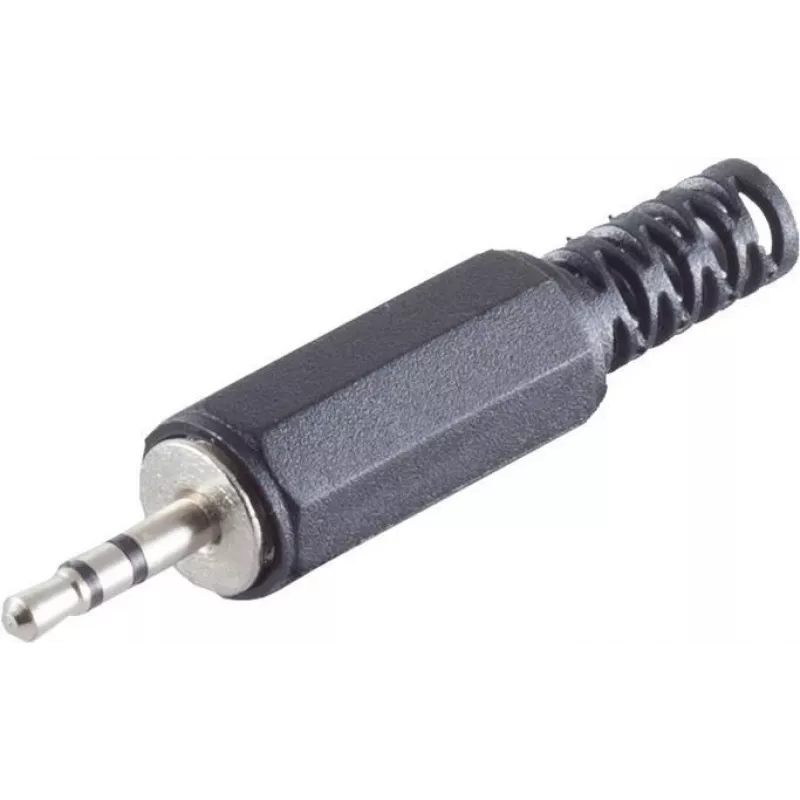

Stereo-Stecker 2,5 mm ShiverPeaks 51301 — 2,5-mm-Stereo-Audioanschluss

ShiverPeaks 51301 ist ein 2,5-mm-Stereostecker, der zum Anschluss von tragbaren Audiogeräten, Headsets und Audioausrüstung mit 2,5-mm-TRS-Schnittstelle dient. Der Stecker mit Metallgehäuse bietet eine kompakte, standardisierte Verbindung für linke und rechte Audiokanäle sowie Masse und eignet sich somit für Reparaturen, Kabelkonfektionierung und kundenspezifische Audioleitungen sowohl im Consumer- als auch im Profibereich.

Vorteile

Das Metallgehäuse gewährleistet mechanische Langlebigkeit und zuverlässige Kontaktkontinuität. Die kompakte 2,5-mm-TRS-Bauform unterstützt Stereosignale bei minimalem Platzbedarf und ermöglicht den Einsatz in schlanken oder platzbeschränkten Geräten. Die standardisierte Tip-Ring-Sleeve-Konfiguration bietet Kompatibilität mit Geräten, die 2,5-mm-Stereostecker akzeptieren, und der unkomplizierte Aufbau erleichtert das Löten und die Kabelanschlüsse bei Reparatur- oder Montageaufgaben.

Geeignet für

• Reparatur oder Austausch abgenutzter 2,5-mm-Audiostecker an tragbaren Playern und Headsets
• Herstellung kundenspezifischer Audiokabel und Verlängerungsleitungen
• Anschluss von kompakten Audiogeräten und Kommunikationseinrichtungen
• Prototyping und DIY-Elektronikprojekte, die einen kompakten Stereostecker erfordern

Wichtige Spezifikationen

• Steckertyp: 2,5-mm-TRS (Stereo Tip-Ring-Sleeve)
• Gehäusematerial: Metallgehäuse für erhöhte Haltbarkeit
• Unterstütztes Signal: Stereo-Audio (links, rechts, Masse)
• Montage: Inline-Kabelstecker für Kabelkonfektionen und Reparaturen
• Anwendungsumgebung: Consumer- und professionelle Audio-Setups

So wird's gemacht

Bereiten Sie das Audiokabel vor, indem Sie den Außenmantel entfernen und die linken, rechten und Masseleiter freilegen. Verzinnen Sie die Leiterenden und die Lötpads des Steckers, um eine zuverlässige Lötverbindung zu gewährleisten. Schieben Sie vor dem Löten eine Zugentlastung oder Tülle auf das Kabel. Löten Sie die linke (Spitze), rechte (Ring) und Masse (Hülse) Ader an die entsprechenden Klemmen des Steckers und achten Sie darauf, Lötbrücken zu vermeiden. Überprüfen Sie nach dem Löten Durchgang und korrekte Verdrahtung mit einem Multimeter, montieren Sie dann das Gehäuse und sichern Sie die Zugentlastung.

Empfehlungen

Verwenden Sie geeignete Kabeltypen und geschirmte Leiter für geringeres Rauschen in Audiosignalen. Vermeiden Sie übermäßige mechanische Belastung des Steckers nach der Installation und verwenden Sie Zugentlastung, um die Lebensdauer des Steckers zu verlängern. Überprüfen Sie für beste Ergebnisse in professionellen Audioanwendungen die Kompatibilität des Steckers mit dem Zielgerät und testen Sie die Signalführung, bevor Sie die Installation abschließen.
