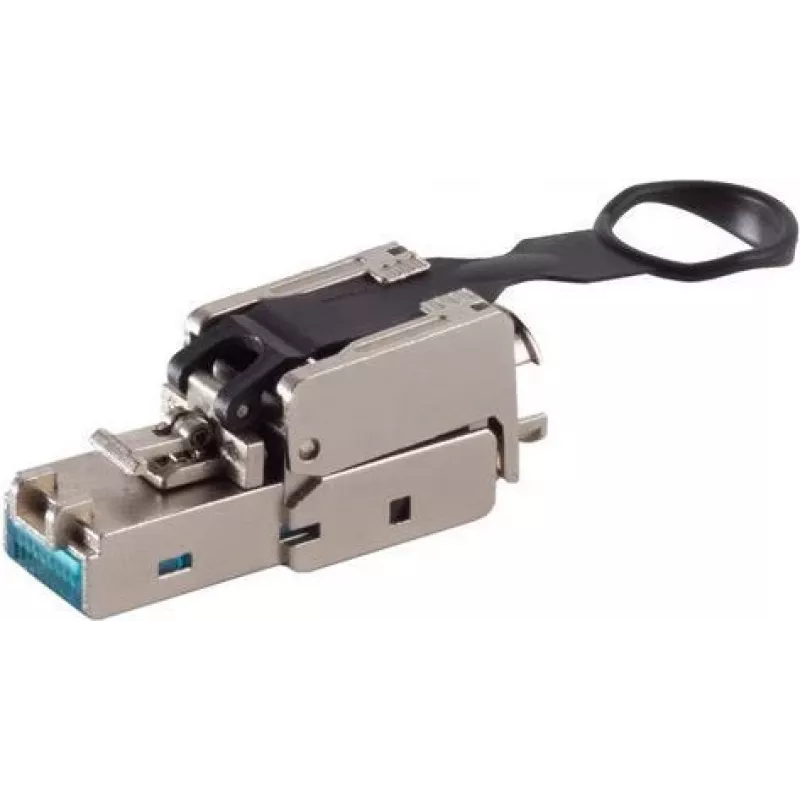

Steckverbinder ShiverPeaks Netzwerk-Steckverbinder S/CONN 08-51004 Cat 6A werkzeuglos EasyPull STP

Der ShiverPeaks Netzwerk-Steckverbinder S/CONN 08-51004 Cat 6A werkzeuglos EasyPull STP ist ein werkzeugloser RJ45-Steckverbinder, der für schnelle Vor-Ort-Konfektionierung von geschirmten Twisted-Pair-Kabeln entwickelt wurde. Entwickelt für Cat 6A-Leistung, unterstützt dieser Steckverbinder 10-Gigabit-Ethernet und strukturierte Verkabelungsaufgaben, bei denen zuverlässige Hochgeschwindigkeits-Datenübertragung und ordnungsgemäße Schirmkontinuität erforderlich sind. Die EasyPull-Funktion erleichtert das Einführen des Kabels und hilft, Folien- oder Geflechtschirme ohne Crimpwerkzeuge zu sichern, was eine effiziente Installation in Rechenzentren, Patchpanels und Netzwerkdosen ermöglicht.

Vorteile

Der Steckverbinder ermöglicht werkzeuglose Montage, was die Installationszeit und den Bedarf an spezieller Crimpausrüstung reduziert. Seine geschirmte Abschlusskonstruktion bewahrt die Integrität von Folien- und Geflechtschirmen, um elektromagnetische Störungen zu minimieren und eine gleichbleibende Netzwerkleistung bei Cat 6A-Frequenzen zu gewährleisten. Die EasyPull-Unterstützung vereinfacht die Leiterausrichtung und Zugentlastung und verbessert die Zuverlässigkeit der ersten Verbindung. Der kompakte Formfaktor ist mit gängigen RJ45-Ports und üblichen strukturierten Verkabelungspraktiken kompatibel.

Geeignet für

• 10-Gigabit-Ethernet-Installationen
• Konfektionierung von geschirmten Twisted-Pair-Kabeln (STP/FTP)
• Patchpanels, Keystone-Buchsen und Netzwerkdosen
• Vor-Ort- und schnelle Einsätze, bei denen werkzeuglose Montage bevorzugt wird

Wichtige Spezifikationen

• Kategorie: Cat 6A-kompatibel
• Steckverbindertyp: RJ45, geschirmt
• Abschluss: werkzeuglos mit EasyPull-Kabeleinführhilfe
• Unterstützte Datenrate: bis zu 10 Gbit/s
• Kabelkompatibilität: foliengeschirmte und geflechtgeschirmte Twisted-Pair-Kabel
• Anwendung: strukturierte Verkabelung für Hochgeschwindigkeitsnetzwerke

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel entsprechend der angegebenen Abisolierlänge abisolieren, um den Schirm und die einzelnen Paare freizulegen. Falten Sie die Folie oder das Geflecht über den Mantel zurück und führen Sie die Leiter gemäß dem Farbcode und den Ausrichtungshilfen in den Steckverbinder ein. Verwenden Sie die EasyPull-Funktion, um das Einführen der Leiter zu erleichtern und den Schirmabschluss zu positionieren. Nach dem Einführen schließen Sie den Abschluss ab, indem Sie den Steckverbinder gemäß dem werkzeuglosen Mechanismus des Produkts schließen oder einrasten lassen, um den Kontakt zu jedem Leiter und dem Kabelschirm zu sichern.

Empfehlungen

Für zuverlässige Cat 6A-Leistung überprüfen Sie, ob die Entdrillungslängen der Aderpaare innerhalb der empfohlenen Grenzen bleiben, und stellen Sie sicher, dass der Schirm ordnungsgemäß zurückgefaltet und geklemmt ist, um die Kontinuität zu wahren. Testen Sie jede abgeschlossene Verbindung mit einem für Cat 6A/10G ausgelegten Kabeltester, um die Leistung und Schirmwirkung zu bestätigen. Vermeiden Sie übermäßiges Biegen in der Nähe des Abschlusspunkts und befolgen Sie die Installationsumgebungsstandards für Luftfeuchtigkeit und Temperatur.
