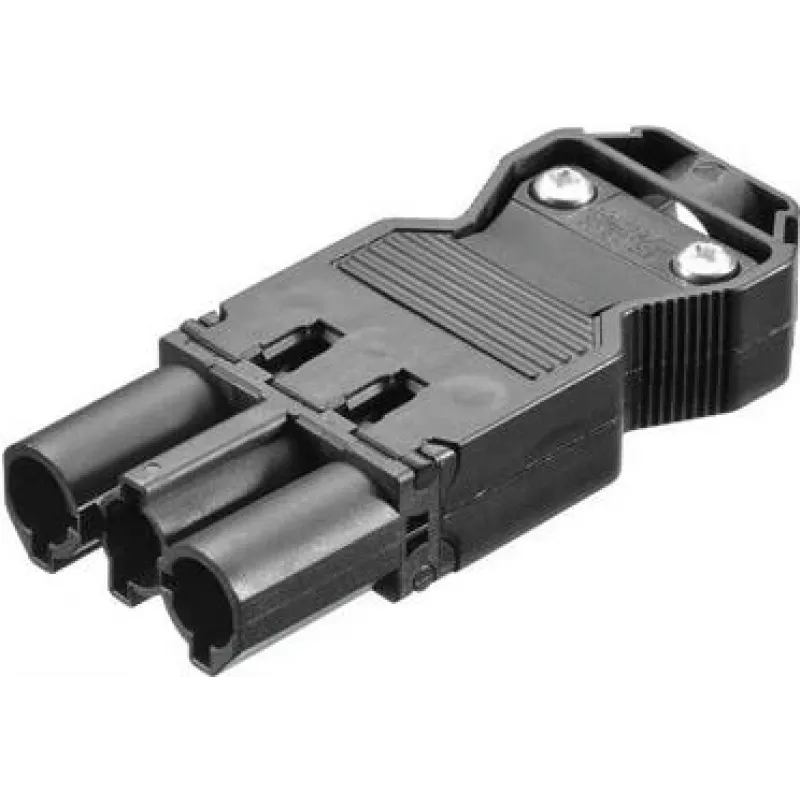

Stecker Bachmann 375.517

Der Bachmann 375.517 Stecker ist ein anschlussfertiger elektrischer Steckverbinder mit integrierter Zugentlastung, geeignet für vielfältige Verdrahtungsanwendungen. Er nimmt starre und flexible Leiter ohne Aderendhülsen auf und wird als Einzelpackung für eine unkomplizierte Installation in Geräten und Anlagen geliefert.

Vorteile

Dieser Stecker unterstützt Leiterquerschnitte von 0,75 bis 2,5 mm² und eignet sich für Kabeldurchmesser zwischen 6,5 und 10,5 mm (kompatibel mit H05VV- und NYM-Kabeln). Der Außenmantel sollte auf 31 mm und die Isolierung auf 7 mm abisoliert werden, was zuverlässige, wiederholbare Anschlüsse mit mechanischer Zugentlastung ermöglicht.

Geeignet für

• Elektrische Geräte und Ausrüstungen, die einen abnehmbaren Steckanschluss benötigen
• Installationen mit H05VV- oder NYM-Kabeln innerhalb des angegebenen Durchmesserbereichs
• Professionelle Elektroarbeiten und Heimwerker-Verdrahtungsprojekte

Wichtige Spezifikationen

• Marke: Bachmann
• Modell / MPN: 375.517
• EAN: 4016514023813
• Leiterquerschnitt: 0,75–2,5 mm²
• Kabeldurchmesser: 6,5–10,5 mm (H05VV, NYM)
• Abisolierlänge Außenmantel: 31 mm
• Abisolierlänge Isolierung: 7 mm

Anwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel auf 31 mm und die Leiterisolierung auf 7 mm abisolieren. Führen Sie starre oder flexible Leiter direkt in die Anschlusspunkte ein; Aderendhülsen sind nicht erforderlich. Achten Sie darauf, dass das Kabel korrekt in der Zugentlastung sitzt, bevor Sie Schrauben festziehen oder das Gehäuse schließen. Befolgen Sie die üblichen elektrischen Sicherheitsvorschriften und trennen Sie die Stromversorgung, bevor Sie an spannungsführenden Leitungen arbeiten.

Empfehlungen

Verwenden Sie Kabel innerhalb der angegebenen Durchmesser- und Querschnittsbereiche und überprüfen Sie die Anschlüsse vor dem Einschalten auf festen Sitz. Bei dauerhaften oder stark vibrationsbelasteten Installationen kontrollieren Sie Anschluss und Zugentlastung regelmäßig.
