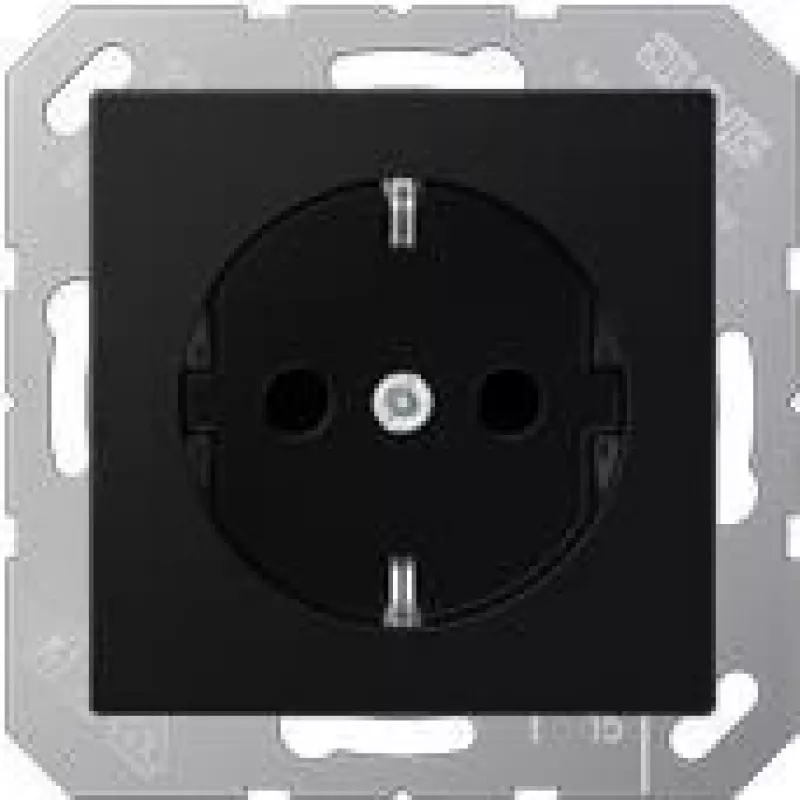

Steckdose Typ F Jung A 1520 BFKI SWM — 250 V, 16 A, Thermoplast, 55×55 mm, schwarz/graphit

Jung A 1520 BFKI SWM ist eine Steckdose Typ F für die Elektroinstallation im Innenbereich. Ausgelegt für 250 V und bis zu 16 A, verfügt sie über ein Thermoplastgehäuse in schwarz/graphit und kompakte Abmessungen von 55×55 mm. Die Einheit ist eine einteilige Steckdose mit erhöhtem Berührungsschutz (Shutter) und schraubenlosen Anschlussklemmen für Leiter bis 2,5 mm², vorgesehen für Standard-Netzanschlüsse in Wohn- und Gewerbeumgebungen.

Vorteile

Die Steckdose bietet erhöhten Berührungsschutz, um das versehentliche Berühren spannungsführender Teile zu reduzieren, und schraubenlose Klemmen vereinfachen die Verdrahtung bei zuverlässiger Klemmung für Leiter bis 2,5 mm². Das Thermoplastgehäuse sorgt für elektrische Isolierung und eine gleichmäßige Oberfläche in schwarz/graphit. Der integrierte Tragring, Krallen und Krallenschrauben sind Teil des Schutzerdungskonzepts und ermöglichen eine einfache Installation in kompatiblen Montagesystemen.

Geeignet für

Technische Daten

Anwendung

Vor Beginn der Installation die Netzspannung abschalten. Die Steckdose in eine kompatible 55×55 mm Installationsdose einbauen und entsprechend dem verwendeten Montagesystem befestigen. Phase, Neutralleiter und Schutzleiter in die schraubenlosen Klemmen einführen, dabei die Aderisolation auf die empfohlene Länge abisolieren und die Leiter vollständig einstecken, um eine sichere Verbindung zu gewährleisten. Spannung wieder einschalten und die Steckdose auf korrekte Funktion und Schutzleiterdurchgängigkeit prüfen. Zur Wartung den Stromkreis vor Inspektion oder Austausch freischalten.

Empfehlungen

Die Steckdose nur innerhalb ihrer Bemessungsspannung und -stromstärke (250 V, 16 A) verwenden. Sicherstellen, dass die Verdrahtung von einer qualifizierten Elektrofachkraft gemäß den örtlichen Vorschriften ausgeführt wird. Für Installationen ohne Krallen die entsprechende Variante wählen; für Projekte mit Schraubklemmen das entsprechende Modell auswählen. In stark beanspruchten Umgebungen die Anschlüsse regelmäßig überprüfen und die Einheit bei mechanischen Schäden oder Verlust des Berührungsschutzes ersetzen.
